Placa de testes para MicroPython com ESP8266

Este post faz parte da série MicroPython com ESP8266. Leia também os outros posts da série:

Continuando os estudos com o MicroPython com ESP8266, resolvi preparar uma placa para facilitar os testes. Apesar de ser fácil realizar testes usando uma protoboard, eu preciso de uma placa mais robusta que possa me acompanhar fora do laboratório. Sendo assim, montei uma “dev board” usando placa padrão. A seguir apresento os detalhes do hardware que iremos explorar nos próximos artigos.





Esquemático da placa de testes para MicroPython com ESP8266

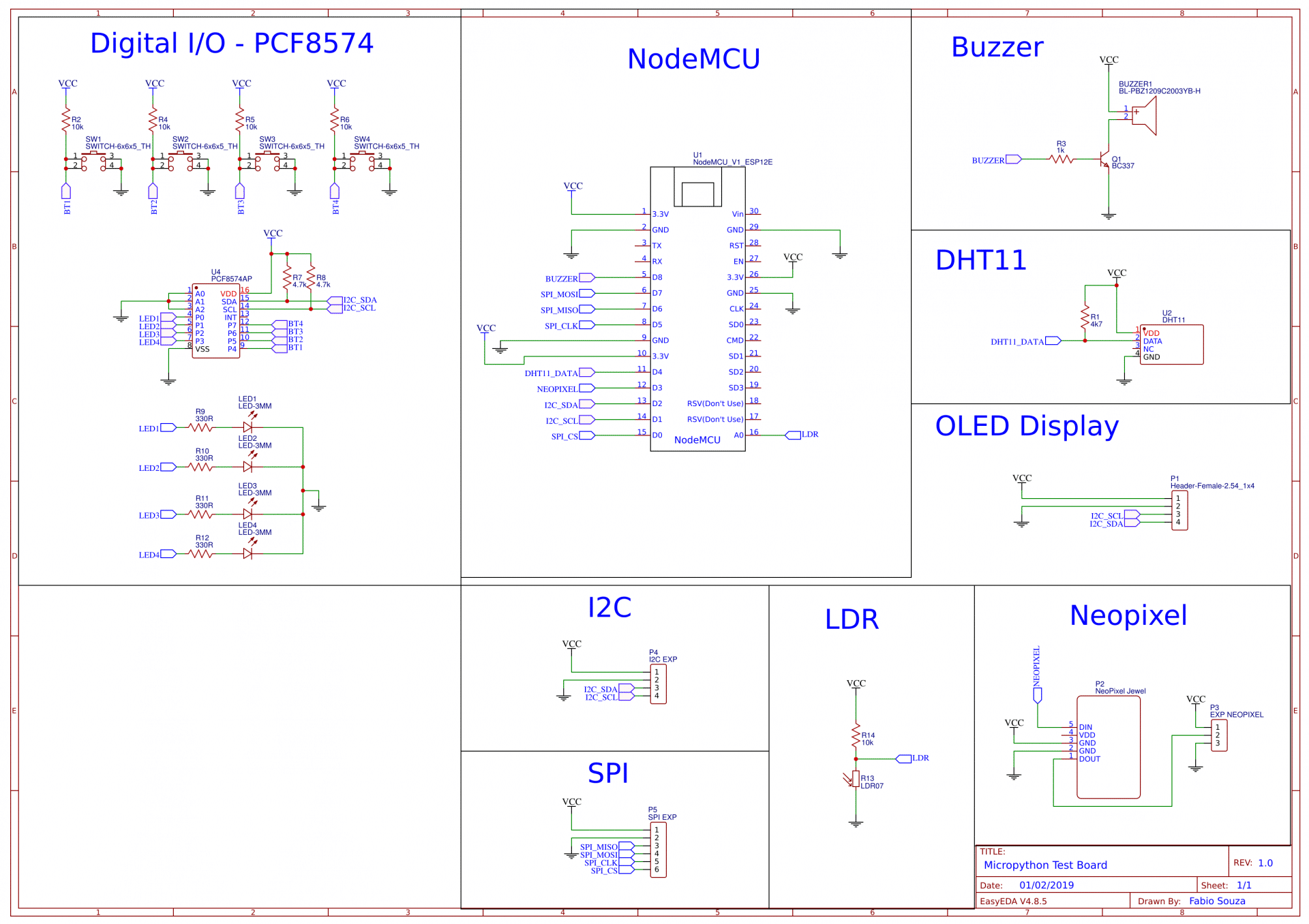

Para explorar o MicroPython resolvi colocar uma diversidade de módulos. O esquemático, desenhado no EasyEDA, ficou da seguinte forma:

Recursos inseridos na placa



Foram inseridos na placa os seguintes itens:



  • Placa NodeMCU
  • DHT11
  • Display OLED
  • Buzzer
  • LDR
  • LED Neopixel
  • PCF8574AP (4 Entradas e 4 Saídas)
  • Expansor para I2C
  • Expansor para SPI
  • Expansor para Neopixel





Montagem da placa

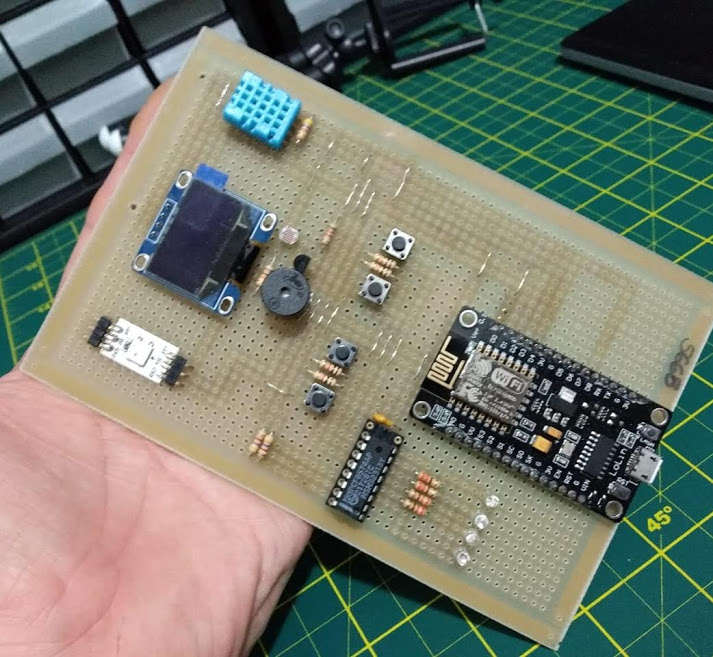

A montagem ficou da seguinte forma:





As trilhas foram feitas usando apenas estanho. Em alguns casos foram necessários jumpers que foram feitos com terminais dos componentes usados.



Teste de funcionamento da placa



O vídeo exibe um o teste da Placa como o MicroPython:





teste de funcionamento da placa #ESP8266 com #micropython

Posted by Fábio Souza on Saturday, February 9, 2019





Com essa placa conseguiremos explorar diversos recursos com o MicroPython. Você pode montar a sua usando placa padrão, ou seguir o esquemático e montar em protoboard.



No próximo artigos começaremos fazer nossas primeiras aplicações com a placa de testes e o MicroPython.



O que achou da placa? Deixe seu comentário abaixo.
