Em se tratando de kits de desenvolvimento com FPGA, encontramos diversos modelos e marcas, porém quando usamos quesito baixo custo como filtro surgem poucas opções e geralmente são placas com FPGAs fora de linha e/ou com pouquíssimos recursos.
Em uma dessas buscas de um kit ideal, utilizando-se do valor como filtro, encontrado no site AliExpress uma excelente placa de desenvolvimento com o quesito custo/benefício ideais, custando aproximadamente USD $36,00 com frete grátis.

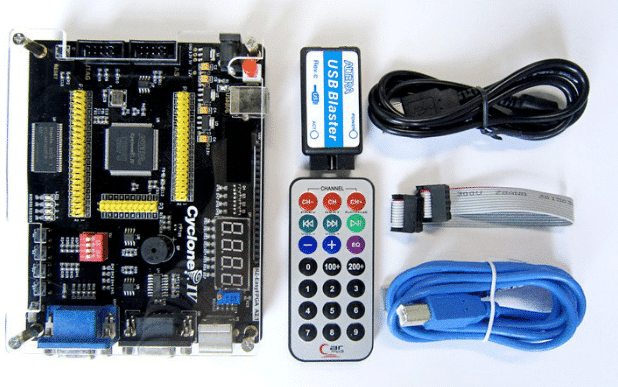

Trata-se de uma placa com um FPGA da ALTERA da linha CYCLONE IV – EP4CE6E22C8N:
- 6272 elementos lógicos (LE);
- 392 blocos de matriz lógica (LAB);
- 200MHz de frequência operacional máxima;
- 270Kbits de memória;
- 2 PLLs;
- 91 I/O.
Além do FPGA a placa ainda conta com mais recursos:
- Entrada para teclado PS2;
- Comunicação serial RS232:
- Saída de vídeo VGA;
- Display de 7 segmentos com 4 dígitos multiplexados;
- Buzzer piezo;
- 4 dip-switch;
- 4 botões;
- 4 LEDs;
- Memória SDRAM de 64Mbits;
- Cristal oscilador de 50MHz;
- JTAG;
- Sensor de temperatura LM75A (I2C/2-Wire);
- EEPROM de 1024×8 – AT24C08 (I2C/2-Wire);
- Receptor infravermelho (acompanha controle remoto);
- Conexão para display LCD do tipo 16×2 ou 20×4 com ajuste de contraste incorporado;
- Todos os pinos do FPGA disponíveis através de barra de pinos;
- Programador ALTERA USB Blaster incluso.
É uma placa para níveis iniciante e intermediário de aprendizagem, faz uso do ambiente de desenvolvimento da própria ALTERA – Quartus II/Prime (a versão WEB Edition pode ser baixada gratuitamente do site da ALTERA).
O produto chegou muito bem embalado, funcionando perfeitamente, com uma PCI muito bem projetada, identificada e soldada, sem sinais de oxidação ou oleosidade. Possui uma proteção acrílica frontal. Alimentação é feita via porta USB (acompanha cabo) ou via conector P4 (não acompanha fonte). Acompanha um CD com diversas informações, tais como esquemático, softwares, datasheets, drives, exemplos, porém com uma ressalva: a maioria dos documentos está em chinês, mas há muito o que aproveitar.
Graduando em engenharia de computação, técnico em eletrônica e informática. Tenho a eletrônica como hobby desde minha infância. Membro do Laboratório Hacker de Campinas - LHC, onde participo e contribuo ativamente das atividades. Atualmente trabalho como especialista em hardware, desenvolvendo soluções voltadas à IoT.
Alguém tem o datasheet dessa placa?
Que possa passar
Por favor
Eu comprei mas não veio com nenhum disco ou manual
Olá, Marcelo,
Postei várias informações úteis em meu GitHub:
https://github.com/filippovf/KitEasyFPGA
Espero que ajude!
Excelente!
Prezados, alguém tem a tabela de pinos de entrada e saída dessa placa?
Disponibilizei no meu diretório:
https://github.com/alexandrefa/FPGA/blob/master/PINOUT/Cyclone%20IV_Board.txt
ola! boa tarde! possuo uma placa com as seguinte descrições: FPGA da ALTERA da linha CYCLONE IV – EP4CE6E22C8N. mas o meu problema é no uso do quartus ii e a placa, que ao criar o projeto, no momento que aparece a tela pedindo para especificar o FPGA então nesse momento não encontro o bendito EP4CE6E22C8N. só tem disponível EP4CE6E22C8, EP4CE6E22C8L , EP4CE6E22C9 e outros mas não contem o que procuro.
já baixei diversas versões do quartus ii , inclusive o mais atual.
Podes me ajudar, nessa dúvida cruel?
Caro Anderson Reis, o sufixo N é de NULL, significa que é o chip standard, sem observações, sendo assim, o part number correto a selecionar no Quartus II é EP4CE6E22C8 (com e sem N é o mesmo componente). Já no sufixo L é de LOW Voltage, que é uma versão com tensão de alimentação menor.
desculpe pela demora.. mas muito obrigado e meu problema foi sadado..
Custo/beneficio nao é um “quesito”, mas uma relação. A expressao certa é “boa relação custo x beneficio”
Obrigado pela observação!
Otimo artigo alexandre, ainda não descobri nessa placa qual fonte de 5V usar pois o material instrucional diz que as fontes não podem inverter a polaridade do pino (positivo por dentro e negativo parte de fora do conector). Alguem confirma se procede? Eu comprei uma placa dessas é show de bola.
Ahh e o material dela e inteiramente em chines (as pinagens e planta esquematica são inteligíveis com material que acompanha)
Realmente a maior parte da documentação que acompanha é em chinês, como eu mencionei no review, mas dando uma “garimpada” no CD consegue-se filtrar documentos interessantes e até em inglês.
Obrigado Vinícius! Olhando no esquemático, vejo que não existe proteção para inversão de polaridade na placa. A fonte recomendada então é de 5V (pino central +). Na minha estou usando uma fonte de [email protected] a tempos e não tenho problemas.
oi Alexandre , voce nao precisa comprar estes kits via site Chine , tem como comprar aqui no Brasil de distribuidor autorizado com documentacao em Ingles e suporte tecnico . Verifique com a Macnica – http://www.macnicadhw.com. br.
Tenho um DE2-115 que comprei deles e convenhamos que o preço não é nada atraente. A placa aqui em questão tem uma relação de custo muito inferior e acessível principalmente àqueles que querem iniciar no mundo dos FPGAs.
Tens o link da placa?
http://bit.ly/2j0sg92, mas tem outros vendedores no Aliexpress que tem a placa em questão.
