Placa Blue Pill (STM32F103C8T6) – Detalhes do Esquemático

No segundo artigo da série “A Blue Pill”, daremos continuidade no estudo. A dica é acompanhar a série desde o primeiro artigo porque é um caminho estruturado, onde a sequência traz benefícios no aprendizado (linha de raciocínio). Nesse artigo veremos detalhes do esquemático da placa Blue Pill, figura 3 do primeiro artigo da série.



Detalhes da Placa Blue Pill (STM32F103C8T6)

  • Microcontrolador (MCU): STM32F103C8T6
  • Fabricante: STMicroelectronics
  • Core: ARM Cortex-M3
  • Máxima Velocidade de Clock: 72MHz
  • Package: LQFP 48 pinos
  • Memória Interna Flash: 64kB
  • Memória Interna SRAM: 20kB

Osciladores:
• HSI (Interno Alta Velocidade): 8MHz;
• LSI (Intreno Baixa Velocidade): 40kHz;
• HSE (Externo Alta Velocidade): 8MHz;
• LSE (Externo Baixa Velocidade): 32,768KHz.

bluepill

Figura 1 – Osciladores internos



Regulador Interno:
• Entrada: +3,6V à +5,5V;
• Saída: +3,3V @ 300mA.

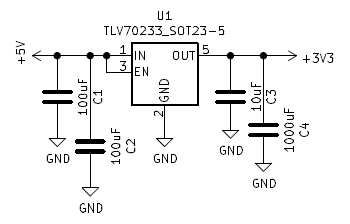

bluepill

Figura 2 – Regulador interno de +5V para 3,3V



Alimentação:
• Pino +3,3V;
• Pino +5,0V;
• Conector USB +5V.

PCB (Placa de Circuito Impresso):
• Tamanho: 23mm x 53mm;

Botão RESET:
• Nome: RESET;
• Tipo: Botão;
• Conectado ao Pino: NRST;
• Modo: Ativa com nível baixo.

bluepill

Figura 3 – Botão de RESET



Jumper BOOT0 e BOOT1:
• Tipo: duas vias;
• Conectados aos Pinos: BOOT0 e BOOT1

bluepill

Figura 4 – Botão de RESET


LED de Power e de Usuário:
• Nomes: PWR e PC13;
• Tipo: LED SMD;
• LED PWR Conectado ao: +3,3V.
• LED PC13 Conectado ao Pino: PC13.

Placa Blue Pill

Figura 5 – LED de Power e de Usuário



Conector de Pinos J1 do esquemático da figura 3 do primeiro artigo

#Pino

Nome

Função

Conectado ao

1

VB

-

VBAT

2

C13

-

PC13

3

C14

-

PC14

4

C15

-

PC15

5

A0

-

PA0

6

A1

-

PA1

7

A2

-

PA2

8

A3

-

PA3

9

A4

-

PA4

10

A5

-

PA5

11

A6

-

PA6

12

A7

-

PA7

13

B0

-

PB0

14

B1

-

PB1

15

B10

-

PB10

16

B11

-

PB11

17

R

-

NRST

18

+3V3

-

+3V3

19

G

-

Ground

20

G

-

Ground

Conector de Pinos J3 do esquemático da figura 3 do primeiro artigo

#Pino

Nome

Função

Conectado ao

1

+3V3

-

+3V3

2

G

-

Ground

3

+5V

-

+5V

4

B9

-

PB9

5

B8

-

PB8

6

B7

-

PB7

7

B6

-

PB6

8

B5

-

PB5

9

B4

-

PB4

10

B3

-

PB3

11

A15

-

PA15

12

A12

-

PA12

13

A11

-

PA11

14

A10

-

PA10

15

A9

-

PA9

16

A8

-

PA8

17

B15

-

PB15

18

B14

-

PB14

19

B13

-

PB13

20

B12

-

PB12

Pinos do conector SWD:

#Pino

Nome

Função

Conectado ao

1

+3V3

VCC

+3,3V

2

CLK

SWCLK

PA14

3

DIO

SWDIO

PA13

4

GND

GND

Ground

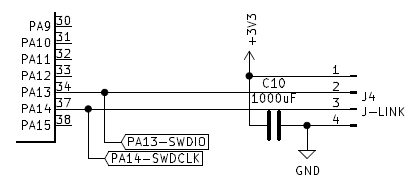

Placa Blue Pill

Figura 6 – Pinos do conector de programação



Pinos do conector Micro USB:

#Pino

Nome

Função

Conectado ao

1

-

VCC

+5V

2

-

D-

PA11

3

-

D+

PA12

4

-

ID

N.C

5

-

GND

Ground

Placa Blue Pill

Figura 7 – Conector micro USB



Conforme a proposta inicial vamos trabalhando nas bases para fundamentar o aprendizado, portanto, aqui concluo o segundo artigo da série.
