Placa PixiePro

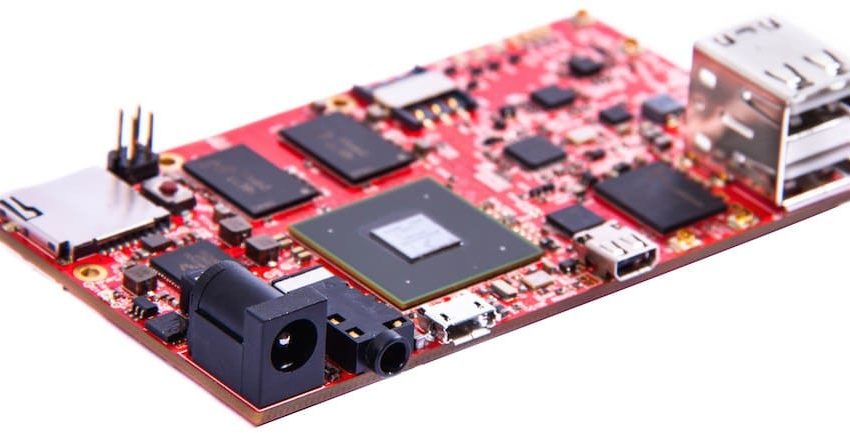

PixiePro

Com um computadorzinho que cabe na palma da mão, com capacidade multimidia muitissímo elevada para placas embarcadas e não mais necessitando de dongles para que se possa conectar a placa a redes sem fio, a empresa mexicana Treats4Geeks lançou há pouco uma placa chamada PixelPro que promete ser inovadora. A PixelPro conta com um processador Dual Core ARM Cortex A9 i.MX6 da NXP com GPU muito poderosa, e com CIs que permitem que diversos padrões de comunicação possam ser estabelecidos pois já estão integrados na placa, detre elas Wifi 802.11 a/b/g/n/ac, Bluetooth 4.2, GPS/GLONASS, NFC e Rede Celular 3G/4G (padrão UMTS/HSPA+). Distribuições linux suportarão a placa que passa a ser uma ótima opção para aplicações de multimídia envolvendo video e que requerem diversas conexões.



Características da Placa PixiePro

Abaixo estão dispostas as principais características d PixiePro:

  • Um SoC com Processor NXP i.MX6Q com Quad Core ARM® Cortex™-A9 capaz de operar até 1GHz;
  • Unidade de Processamento Gráfico (GPU) para gráficos 2D e 3D:
    • Encoder e Decoder de video seguindo o padrão h.264 para 1080p30;
    • Acelerador gráfico 3D OpenGL ES 2.0 com 4 shaders;
    • 2 Engines gráficos 3D;
    • Acelerador OpenVG 1.1.
  • Memória RAM de 2GB tipo DDR3 x64 Configuration;
  • Para comunicação sem fio, essa placa conta com:
    • WiFi: 802.11 a/b/g/n/ac @ 2.4GHz, 5GHz, 2×2 MIMO;
    • Bluetooth®: 4.2 (w/BLE), 2.1 + EDR;
    • NFC: ISO 14443A/B, 18092, 15693, NFCIP-1, NFC Forum;
    • Comunicação com rede móvel celular: módulo 3G capaz de funcionar com o padrão UMTS/HSPA+. Essa placa possui então um conector nanoSIM para que seja possível conexão a rede celular.
  • Conta com um módulo de localização GPS/GLONASS;
  • Possui um RTC com bateria;
  • Possui integrado a placa um CI sensor de unidade de medida inercial de nove eixos de liberdade (IMU) , composto de acelerômetro, giroscópio e magnetômetro;
  • Interface com Display HDMI v1.4 capaz de obter resoluções de HDTV de até 1080p 60Hz. O conector dessa placa é o mini HDMI e é necessário um adaptador HDMI para conectar essa placa à TV ou a um display;
  • 2 Conectores microSD Card com padrão UHS-I  com transferência de dados que podem chegar até 104 MB/s. Em um deles está presente o Sistema operacional;
  • Conector ótico para áudio padrão mini TOSLINK®;
  • Conector de áudio comum tipo 3.5mm.;
  • Possui 2 Conectores USB Tipo-A Host USB 2.0 e 1 microUSB OTG;
  • Nos conectores de expansão da placa é possível acessar os diversos sinais, principalmente de diferentes padrões de comunicação e de uso geral do processador. Esses conectores são minúsculos e nada agradáveis para uso no dia a dia. A empresa, no entanto, está providenciando adaptadores para facilitar a vida dos desenvolvedores. Os sinais que se pode ter acesso nos dois conectores são:
    • Gigabit Ethernet;
    • PCIe x1;
    • SDIO;
    • 2 MIPI;
    • SATA-II;
    • RGB666;
    • USB 2.0 HS;
    • CAN;
    • SPI;
    • 2 UART;
    • 2 I2C;
    • GPIOs.
  • Alimentação da placa deve ser feita via  o jack de alimentação ou porta USB. A fonte externa a ser utilizada deve ser de no mínimo 7,5 W.
  • As dimensões da placa são 52mm x 91mm

Abaixo está sinalizado os principais componentes e conexões da placa PixiePro em sua visão frontal.

PixieProDiagram

Veja também o que a placa tem na vista posterior.

PixiePro

Alguns acessórios não estão incluídos com a placa PixiePro. No entanto são interessantes pois permite que se utilize todos os recursos da placa e, então, é muito importante se ter conhecimento sobre eles.

Em todas as imagens não está mostrado o dissipador de calor que montado na placa PixiePro.

Serão disponibilizadas as seguintes imagens de linux, já prontas para se gravar em um SD Card:

  • Imagem ArchLinux
  • Imagem Ubuntu
  • Imagem Yocto

As imagens do Ubuntu e Yocto, bem como o esquemático ainda não estão disponíveis no site do projeto. Para acessar os arqivos do ArchLinux, consulte esse link.

Todas as informações sobre o projeto da placa PixiePro podem ser encontradas no link de wiki do projeto.

A placa PixiePro pode ser comprada por US$ 99,00 no site do projeto nesse link.
