PICsimLab – Simulador para PIC

PICsimLab
Este post faz parte da série PICsimLab. Leia também os outros posts da série:

PICsimLab  é um acrônimo de  “PIC Simulator Laboratory”, trata-se de um emulador de tempo real de placas de desenvolvimento com suporte à depuração pela IDE MPLAB X.

Desenvolvido pelo professor Luis Claudio Gambôa Lopes, inicialmente como hobby e usado atualmente como ferramenta de suporte às suas aulas.

O emulador PICsim foi criado em 2008 com o objetivo de ser uma alternativa com funções para programação em C mais simples que o simulador gpsim. Em 2010 foi lançada a primeira versão do PICsimLab, inicialmente suportando apenas uma placa de desenvolvimento com o PIC16F628A, sendo uma interface gráfica para o uso do emulador PICsim.

O PicsimLab na versão atual supporta os microcontroladores:

  • PIC16F628;
  • 16F777;
  • 16F877A;
  • 18F452;
  • 18F4550;
  • 18F4620.

A versão atual possui 4 placas de desenvolvimento.

O simulador suporta os seguintes comandos em sua tela principal:

  • Clique no conector ICSP para carregar um arquivo .hex;
  • Clique no botão PWR para ligar/desligar o emulador;
  • Os botões podem ser acionados pelo mouse ou pelas teclas 1, 2, 3 …

Estão disponíveis 4 tipos de placas baseadas em placas reais, onde é possível testar alguns microcontroladores da linha PIC16 e PIC18. A seguir serão apresentadas as características de cada placa.

Características da Placa 1

Emula a placa de desenvolvimento McLab1 da Labtools que utiliza um PIC16F628A. A figura 1 exibe o diagrama de blocos dessa placa:

PICsimLab-esquema-placa1-1
Figura 1 – Diagrama de blocos da PICsimLAB1

Os detalhes da placa 1 no simulador são exibidos na figura 2, abaixo:

PICsimLab-placa1-2
Figura 2 – Placa PICsimLAB1

Os códigos .hex de exemplo podem ser carregados através do menu Help->examples do Picsimlab.

O código-fonte de exemplo da placa picsimlab1 usando o MPLABX e o compilador XC8 está no diretório de instalação na pasta:

picsimlab/examples/src/teste_b1.X.

Compra do kit McLab1, manual e exemplos podem ser encontrados no site da Mosaico.

O hardware e a utilização do kit também é descrita no livro Desbravando o PIC – Ampliado e Atualizado para PIC 16F628A da editora Erica (ISBN: 978-85-7194-867-9).

Características da Placa 2

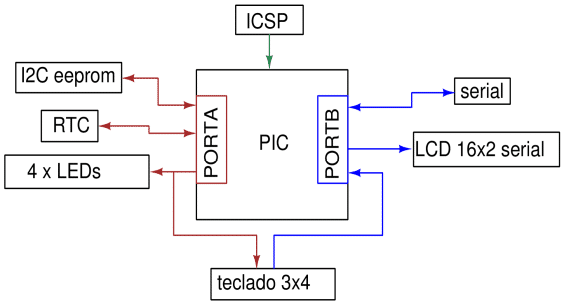

Emula uma placa didática desenvolvida pelo autor. A figura 3 exibe o diagrama de blocos dessa placa:

PICsimLab-esquema-placa2-3
Figura 3 – Esquema elétrico da PICsimLAB2

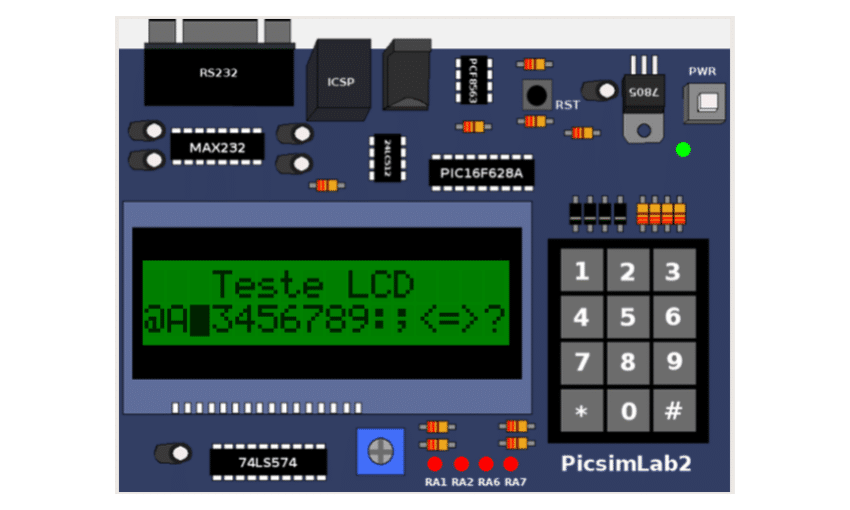

Os detalhes da placa 2 no simulador são exibidos na figura 4, abaixo:

PICsimLab-placa2-4
Figura 4 – Placa PICsimLAB2

Os códigos .hex de exemplo podem ser carregados através do menu Help->examples do Picsimlab.

O código fonte de exemplo da placa picsimlab2 usando o MPLABX e o compilador XC8 está no diretório de instalação na pasta:

picsimlab/examples/src/teste_b2.X.

Características da Placa 3

Emula a placa de desenvolvimento McLab2 da Labtools que utiliza um PIC16F877A ou um PIC18F452. A figura 5 exibe o diagrama de blocos dessa placa:

PICsimLab-esquema-placa3-5
Figura 5 – Esquema elétrico da PICsimLAB3

Os detalhes da placa 3 no simulador são exibidos na figura 6, abaixo:

PICsimLab-placa3-6
Figura 6 – Placa PICsimLAB3

Os códigos  hex de exemplo podem ser carregados através do menu Help->examples do Picsimlab.

O código fonte de exemplo da placa picsimlab3 usando o MPLABX e o compilador XC8 está no diretório de instalação na pasta: picsimlab/examples/src/teste_b3.X.

Compra do kitMcLab2, manual e exemplos podem ser encontrados no site da Mosaico.

O hardware e a utilização do kit também é descrita no livro Conectando o PIC – Recursos Avançados da editora Erica (ISBN: 978-85-7194-737-5).

Características da Placa 4

Emula a placa de desenvolvimento PICGenios PIC18F e PIC16F Microchip da microgenios que utiliza um PIC16F877A ou um PIC18F452. A figura 5 exibe o diagrama de blocos dessa placa:

PICsimLab-esquema-placa4-7
Figura 7 – Esquema elétrico da PICsimLAB6

Os detalhes da placa 4 no simulador são exibidos na figura 8, abaixo:

PICsimLab-placa6-8
Figura 8 – Placa PICsimLAB6

Os códigos .hex de exemplo podem ser carregados através do menu Help->examples do Picsimlab.

O código fonte de exemplo da placa picsimlab4 usando o MPLABX e o compilador XC8 está no diretório de instalação na pasta:

picsimlab/examples/src/teste_b4.X.

Compra do kit PICGenios PIC18F e PIC16F Microchip e manual podem ser encontrados no site da microgenios.

Para download do simulador acesse sua página no SourceForge.

No próximo artigo será apresentado  um passo a passo, como criar uma aplicação utilizando o MPLAB X e o compilador XC8.

Outros artigos da série

Projeto com MPLAB X e XC8 no PICsimLab >>
Website | Veja + conteúdo
