PIC18 e seu sistema de clock

PIC18

PIC18 (ou PIC18F) é uma das famílias de microcontroladores de 8 bits da Microchip. Entre as famílias de 8 bits, os PIC18 são os que tem os recursos mais avançados, e por este motivo são muito utilizados no mercado.

O clock é algo essencial nos microcontroladores, é ele o responsável por gerar a base de tempo que mantém o funcionamento ordenado do microcontrolador. Sem o clock nenhum microcontrolador funciona, ou ainda, caso o clock não for preciso não é possível ter um controle do sistema.

Nos PICs da família 18F, existem várias fontes de clock e configurações possíveis. Neste artigo conheceremos o sistema de clock dos microcontroladores da família PIC18 e tomaremos como base o PIC18F4550, mas os conceitos são os mesmos para os demais chips dessa família.

Os Microcontroladores PIC18F

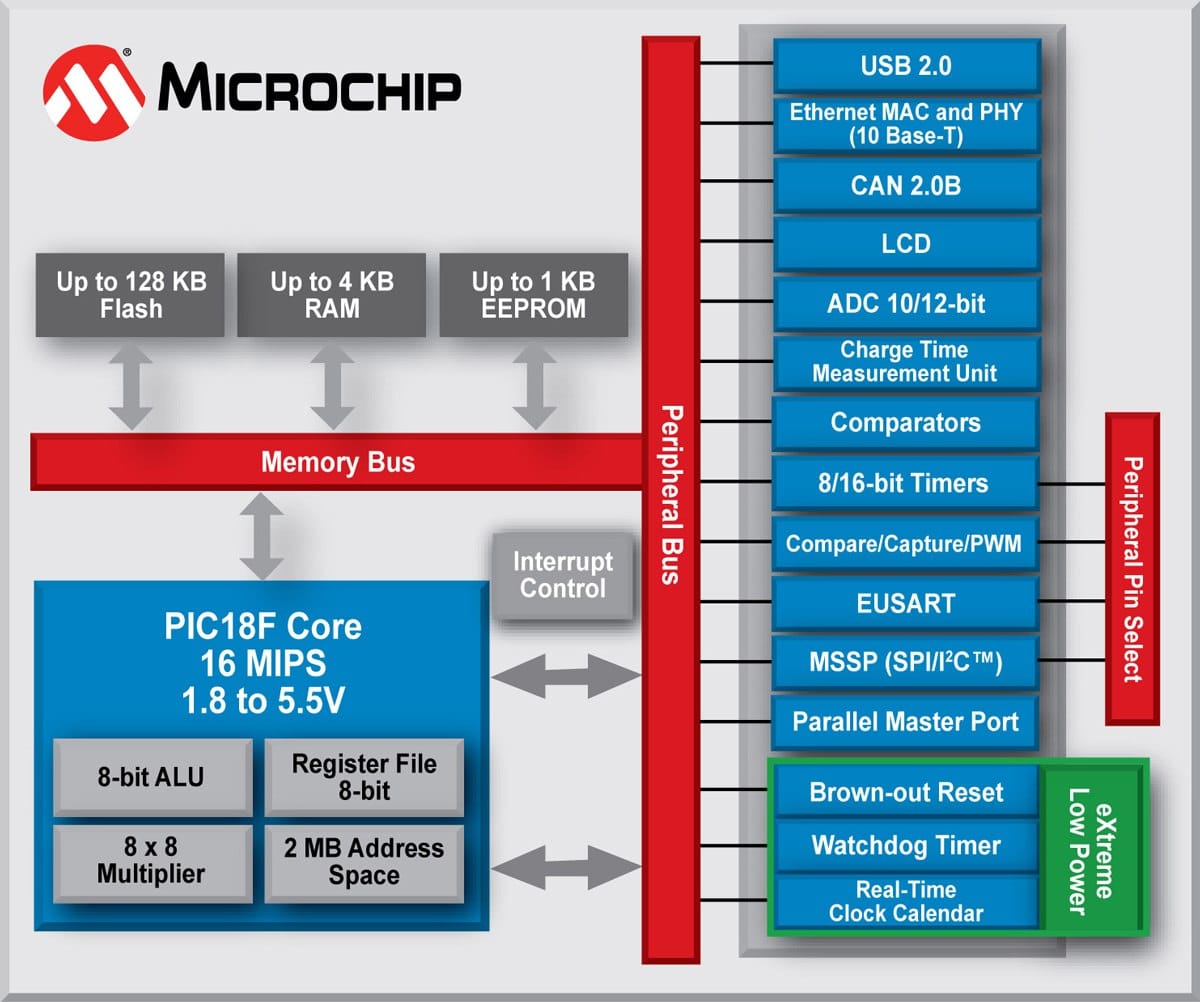

Existe uma série de microcontroladores dentro desta família, cada um com seu conjunto de periféricos internos, quantidade de memória FLASH, RAM e EEPROM, tensão de trabalho, etc. Abaixo vemos uma imagem que mostra um breve resumo da capacidade dos micros da série 18F:

Periféricos contidos nos microcontroladores da família PIC18
Figura 1 – Periféricos da família PIC18

Para o PIC18F4550, que será usado para este artigo, temos as seguintes configurações:

  • 32KB de FLASH, 2KB de RAM e 256B de EEPROM;
  • 35 pinos de IO que são multiplexados com os periféricos;
  • USB 2.0 que pode funcionar como Low Speed (1.5 Mbps) ou Full Speed (12 Mbps);
  • 4 timers sendo um de 8 bits e três de 16 bits;
  • Até dois módulos CCP (Capture / Compare / PWM);
  • 1 UART e 1 Módulo MSSP que pode ser configurado para funcionar como SPI ou I2C;
  • 1 conversor AD de 10 bits multiplexado para até 13 canais;
  • tensão de alimentação de 2 V a 5,5 V.

Maiores detalhes sobre este microcontrolador podem ser obtidos no seu datasheet.

Sistema de clock do PIC18F4550

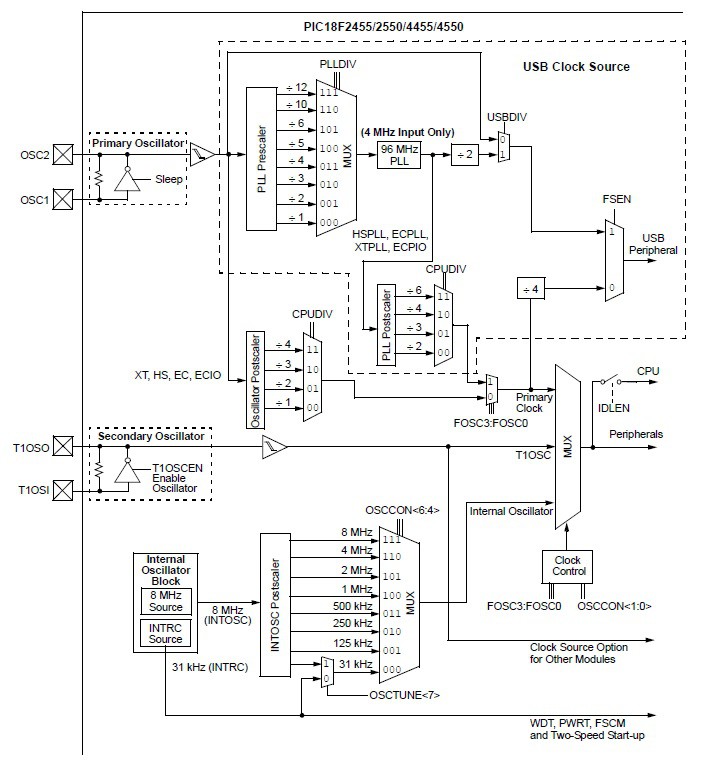

O sistema de clock do PIC18F4550 pode operar de diversas formas, a imagem abaixo mostra o seu diagrama de blocos:

Diagrama de blocos do circuito oscilador dos microcontroladores da família PIC18
Figura 2 – Bloco oscilador dos PIC18

As fontes de clock possíveis para os PIC18 são basicamente 3:

  • Oscilador interno;
  • Oscilador primário e;
  • oscilador secundário;

Vamos a uma análise de cada um deles.

Oscilador interno

O bloco oscilador interno do PIC18F4550 tem duas fontes de clock, uma de 8MHz e outra de 31KHz. O bloco de 8MHz tem ligado em série com ele um módulo divisor de frequência. Dessa forma o clock que é enviado para a CPU pode ser de 125KHz, 250KHz, 500KHz, 1MHz, 2MHz, 4MHz e 8MHz.

O bloco de 8MHz é calibrado pelo fabricante em fábrica, porém esta frequência pode variar de acordo com a tensão de alimentação e a temperatura, por esse motivo os PIC18 contam com um ajuste interno, que pode ser feito por meio do registrador OSCTUNE, e um bit (IOFS) para sinalizar que a frequência está estável.

Já o bloco que fornece 31KHz não tem sua frequência dividida, e pode ser liberada diretamente para a CPU.

Oscilador Secundário

O oscilador secundário faz uso do timer1 para gerar o clock do sistema. Esse modo de funcionamento é muito utilizado em dois tipos de aplicação, uma delas é em aplicações que exigem baixo consumo, já que para utilizar essa fonte de clock deve-se colocar o timer 1 em modo low power e ligar aos pinos RC0 e RC1 um cristal de baixa frequência (cerca de 32KHz). Essa fonte de clock continua funcionando mesmo que o PIC seja colocado em um modo de baixo consumo (sleep mode). A outra aplicação para o oscilador secundário é ligar aos pinos do timer1 um cristal de 32.768KHz para gerar a base de tempo, com isso podemos implementar um RTC com o nosso chip. Para saber mais sobre RTC eu indico o artigo Módulo Tiny RTC I2C – Parte 1 publicado aqui mesmo no embarcados pelo Francesco Sacco.

Oscilador Primário

O oscilador primário no PIC18F4550 funciona basicamente com três possíveis fontes de clock:

  • HS (High Speed): É usado para ter um clock de frequência elevada, para isso pode ser ligado um cristal ou ressonador de frequência maior que 4MHz;
  • XT (Xtal): Projetado para funcionar com uma frequência menor que o modo HS, para isso ligamos um cristal ou ressonador de 1MHz a 4MHz;
  • EC (External Oscilator): Esse modo é usado quando utilizamos alguma outra fonte de clock para o nosso microcontrolador, um outro CI por exemplo ou um circuito oscilador. Essa fonte de clock gera um maior consumo de energia.

É importante mencionar que o consumo do microcontrolador é proporcional à frequência de clock, ou seja, quanto maior a frequência, maior será o consumo.

USB

O PIC18F4550 dispõe de uma USB interna que pode funcionar em dois modos, um deles é o Low-Speed, que para isso é necessário ter uma fonte de clock de 6MHz, o outro é Full-Speed, que neste caso precisa de um clock de 48MHz.

O projetista pode usar um cristal que forneça o clock necessário, mas para atender a necessidade da USB, este PIC conta com um circuito PLL (Phase Locked Loop) interno, que a partir de um cristal de 4MHz ou um de seus múltiplos até 48MHz, gera uma frequência de 96MHz. Esse valor pode ser dividido por 2, resultando em 48MHz, que pode ser utilizado para fornecer a base de clock para o sistema e para a USB funcionar em modo Full-Speed.

Capacitores

Os cristais e os ressonadores, para obter um bom funcionamento, precisam de um par de capacitores ligados a eles. A seguir vemos os valores de capacitores sugeridos pela Microchip para utilização com cristais e ressonadores:

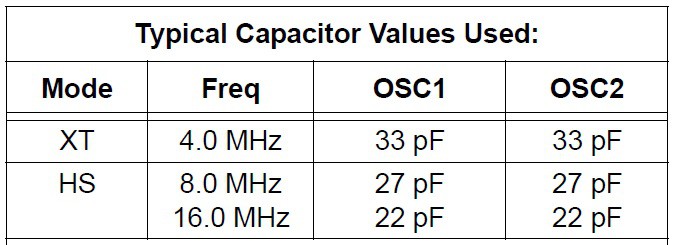

Tabela de valores dos capacitores que devem ser utilizados com ressonadores.
Figura 3 – Capacitores para uso com um ressonador

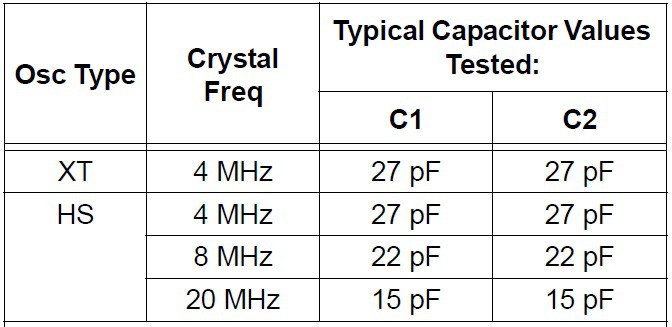

Tabela de valores dos capacitores que devem ser utilizados com cristais.
Figura 4 – Capacitores para uso com um cristal

Em sequência, segue o circuito de montagem dos cristais ou ressonadores no PIC:

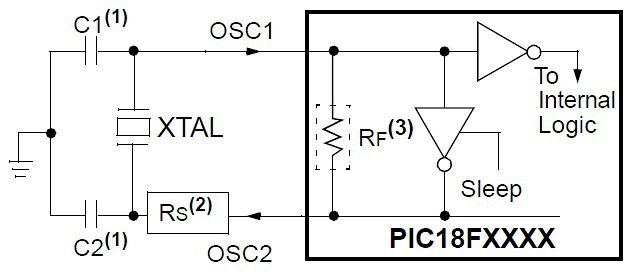

Circuito sugerido pela Microchip para ligação do cristal no PIC18
Figura 5 – Circuito de ligação do cristal

Configurações

A configuração de cada modo de funcionamento do circuito de clock é feita por meio do Configurations Bits. Irei mostrar cada uma das configurações possíveis para o sistema de clock. Se você não está familiarizado com o MPLAB X e o compilador XC8, o ideal é ler os artigos escritos pelo Fábio Souza aqui no embarcados (Parte 1 e Parte 2), para este caso indico principalmente a parte 2 da série.

Os modos de funcionamento possíveis e suas respectivas configurações são as seguintes:

XT – Cristal ou ressonador:

HS – High Speed Cristal ou ressonador:

EC – Clock Externo:

INTHS – Oscilador interno para o sistema de clock e HS para a USB:

As configurações para o circuito PLL podem ser:

Devemos definir também a divisão do clock do sistema e dos 96MHz gerados pelo circuito PLL:

Quando o oscilador interno de 8MHz é usado, um sistema de divisão seleciona qual o clock vai ser usado para o sistema. Essa seleção é feita escrevendo nos bits IRCF0, IRCF1 e IRCF2 do registrador OSCCON. Esse registrador e seus bits podem ser vistos na imagem a seguir:

Registrador para configuração do funcionamento do oscilador interno.
Figura 6 – Configuração do oscilador interno

Depois de configurar o clock do sistema é hora de testar, e nada melhor para isso do que o famoso pisca led. Vamos usar dois códigos parecidos para piscar um led, mudando apenas a configuração do clock do sistema.

Usaremos a macro __delay_ms() para gerar um delay de 1 segundo, e para utilizá-la devemos incluir a biblioteca xc.h e dizer ao compilador qual o clock do sistema pela definição de _XTAL_FREQ.

A macro __delay_ms() usada no compilador XC8 tem uma limitação de 179.200 ciclos de máquina para a família PIC18, por conta dessa limitação essa macro não pode ser usada para grandes valores de tempo, sendo assim, usaremos um laço for() para conseguirmos o intervalo de 1 segundo.

Como exemplo, vamos criar um código para um microcontrolador PIC18F4550 utilizando um cristal de 20MHz como oscilador primário e com PLL desativado:

Agora vamos usar o oscilador interno como clock do sistema, e usar o divisor para ter um clock de 1MHz:

Existem muitas  outras possibilidades de configuração, entre elas temos as várias possibilidades de utilização do divisor do oscilador interno, utilizar o timer 1 como fonte de clock, utilizar um clock externo ou um cristal ou ressonador com as várias combinações do multiplicador PLL e divisor de clock.

Resumo

O sistema de clock nos PICs da família PIC18 é muito versátil e permite uma grande variedade de formas para gerar o clock do sistema, cada uma delas com sua característica particular, e com certeza uma delas cabe no seu projeto.

Teste as várias possibilidades que os PICs lhe oferecem e poste aqui seus resultados. E se tiver problemas na configuração, descreva nos comentários que tentaremos ajudá-lo.

E fique no aguardo de novos artigos sobre a arquitetura dos microcontroladores PIC18 e utilização de seus periféricos, ainda existe muita coisa a ser explorada nessa família de microcontroladores.
