Performance do digitalWrite() no Arduino

Um dos sucessos da plataforma Arduino deve-se ao fato da facilidade de programação. O ambiente abstraí muitas informações pertinentes ao funcionamento do microcontrolador, para tornar a plataforma mais amigável possível.



Para se ter uma ideia, um programa compilado do Arduino, sem código nenhum (somente as declarações setup e loop) tem 444 bytes de tamanho. O ambiente inclui no código, muitos comandos necessários para o funcionamento do microcontrolador, mas que são ocultados.



Isso também acontece com as instruções utilizadas, como por exemplo: delay(), Serial.println(), analogRead(), map(), millis(), digitalWrite(), entre tantas outras….



Por trás de um simples comando digitalWrite() tem dezenas e dezenas de códigos que, com artifícios de programação, faz com que para o usuário se resuma em um única linha de comando.



Ah, mas que legal então!



Realmente, para a grande maioria de usuários essa abstração de código é uma beleza. Reduz o tempo de programação, fica mais fácil a interpretação do código. É bem mais didático.



Mas tudo tem seus prós e contras… Onde que se perde com isso?



Perde-se em principalmente em performance e tamanho, seu programa irá ficar desnecessariamente maior e mais lento e quando o projeto começar a tomar proporções maiores, pode definir o sucesso ou não da sua implementação.



O digitalWrite()



Quero mostrar aqui um exemplo prático de diferentes performances com um dos comandos mais usados durante uma programação. Ele é responsável por interligar o mundo virtual ao real. O primeiro contato com essa instrução já começa na sketch mais básica do ambiente Arduino, o hello world da plataforma: BLINK, o qual faz piscar o led da placa.



Vamos começar com um código básico, ligando e desligando as saídas 8 e 9 a cada 5 ms:





Compilou com tamanho final de 976 bytes.



Sem novidades no código até aqui… Vamos ver no osciloscópio o resultado:



Uso de digitalWrite



Temos ambas saídas ligando e desligando simultaneamente com o tempo ∆T = 5 ms como programado, perfeito!



Agora vamos dar um zoom no sinal bem na transição de descida do sinal:





Opaaa! Com o zoom observamos que o sinal não desce simultaneamente e acredite, o mesmo acontece com a subida. A diferença é de 4,24 us que em 16 MHz (frequência do cristal usado no Arduino UNO), corresponde a 68 ciclos de clock, entre a execução de um digitalWrite() para o outra. Parece ser rápido né, mas é muito lento para o mundo dos microcontroladores.



Para a maioria dos projetos, esse tempo entre as transições de pinos é excelente e pouco importa. No entanto, e se você precisar que essas transições aconteçam mais próximas? Pois bem, uma opção seria usar diretamente os registradores do microcontrolador, em vez do digitalWrite().



Registrador PORT



Nos bastidores, o digitalWrite() está fazendo um monte de coisas para você. Ele está mapeando o número do pino que você deu para um pino físico da placa. Em seguida, descobre o estado do pino. Ajusta o registrador apropriado para você. Todas essas coisas levam tempo.



Vamos ver o que acontece quando abrimos mão do digitalWrite().



Antes, uma breve e simples explicação: registradores são posições fixas na memória do microcontrolador onde cada posição desse registrador corresponde a uma função específica. Habilita-se ou desabilita-se essas funções específicas setando com valor 0 ou 1 na posição desejada.



Vejamos o registrador que vamos manipular: o PORTB.





PORTB mapeia o pinos digitais de 8 a 13 do Arduino, isto é, cada pino corresponde fisicamente a um bit desse registrador.



Os pinos que estamos usando nos testes são o 8 e 9, que correspondem ao PORTB0 (PB0) e PORTB1 (PB1) respectivamente do registrador PORTB.





Vale destacar que existem também o PORTC responsável pelos pinos A0 a A5 (PC0 a PC5) e O PORTD responsável pelos pinos 0 a 7 (PD0 a PD7), que têm o mesmo princípio de funcionamento do PORTB que veremos aqui.



Bom, sabendo disso, agora vamos ao novo código:





Repare que ao no lugar do digitalWrite(8, HIGH), usamos PORTB = PORTB | B00000001. Estamos escrevendo 1 diretamente no bit PORTB0 do registrador que corresponde fisicamente ao pino 8 do Arduino, ligando a saída.



Usamos o operador “|” que faz a operação lógica OU. Significa que onde tiver 1 na máscara B00000001 será setado em 1 no bit correspondente do registrador.



Já na outra parte do código, usamos o operador “&” que faz a operação lógica E. Já aqui, onde estiver setado em 0 na máscara B11111110, será setado em 0 no bit correspondente do registrador, desligando a saída.

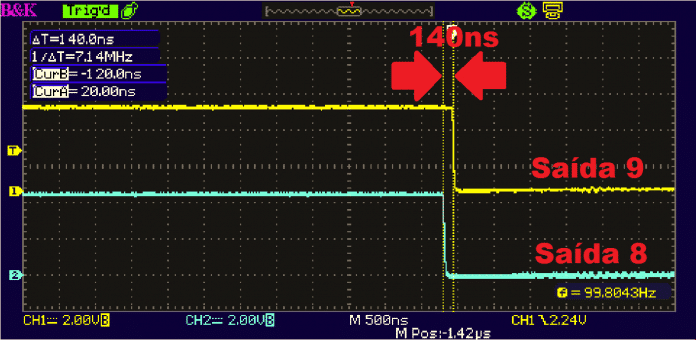

Vamos visualizar o que essa pequena alteração no código fez na prática:





Alterou o tempo de 4,24 us para 140 ns, uma redução de 96% ou apenas 2 ciclos de clock.



Vamos ver lado a lado a diferença:





Impressionante né? Uma diferença muito significativa no tempo de execução.



Já no tamanho final do código tivemos uma redução também importante, de aproximadamente 20%, de 976 bytes para 776 bytes.



Vamos além, agora com esse outro código:





Veja que as máscaras estão diferentes. No operador de lógica OU “|” usamos B00000011 e no operador de lógica E “|” temos B11111100. Setamos os dois bits correspondentes aos pinos 8 e 9, simultaneamente na mesma instrução.

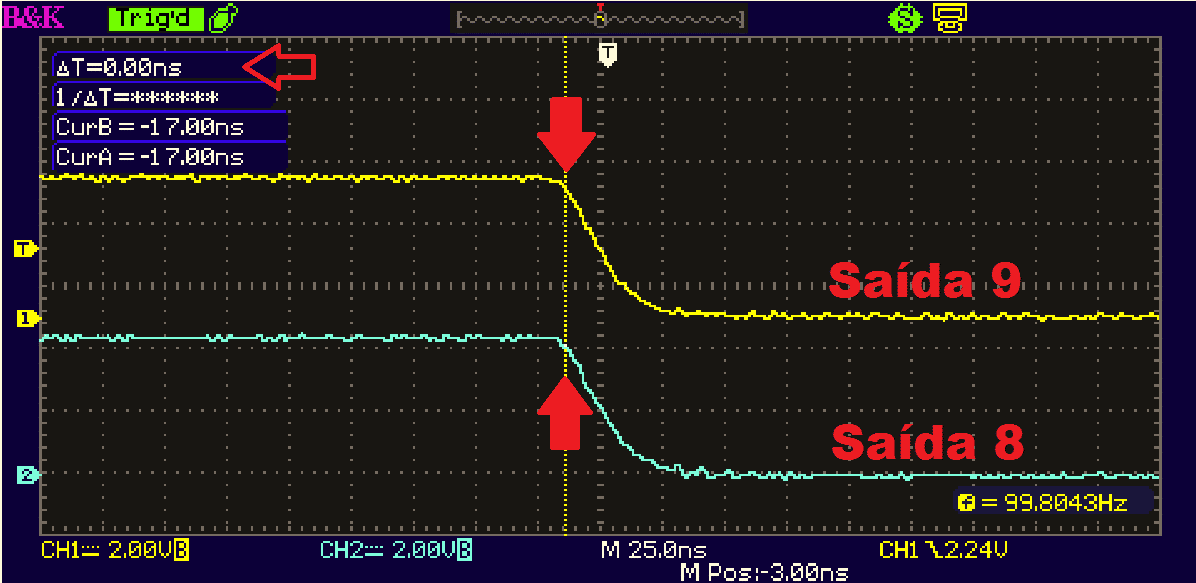

Olha como ficou no osciloscópio:





Os sinais mudaram simultaneamente!



Conclusão



Esse artigo visa trazer uma compreensão alternativa do ambiente Arduino. Mesmo se tratando de um ambiente de aprendizado, conseguimos ter acesso a funções avançadas. De um lado, a facilidade de programação e portabilidade entre diferentes placas, do outro, a redução de tamanho de código compilado e maior performance de execução. - "To be or not to be, that is the question”.



Saiba Mais



Lendo e Escrevendo nos pinos do Arduino com linguagem C/C++

Bits em Linguagem C - Conceito e Aplicação

E quando não havia o Arduino?

Usando os pinos digitais do Arduino
