O movimento Maker parece ter chegado para o público de FPGA, com o Papilio é possível unir o melhor do mundo Arduino com um FPGA!



O Papilio one é um kit de desenvolvimento que tem como seu principal componente um FPGA Spartan 3E. Um processador open source baseado no AtMega103, chamado de AVR8 (código fonte em VHDL do processador) ou um ZPuino rodando a 100MHz é sintetizado automaticamente no FPGA quando você cria um projeto na IDE baseada no Arduino.



Ou seja, é completamente invisível para o usuário de Arduino que ali tem um FPGA rodando e não um Arduino normal. Por ser um Spartan 3E é também possível se aventurar no design de lógica digital para FPGAs e ignorar a parte do Arduino. Para isto basta utilizar as ferramentas da Xilinx e seguir o fluxo de FPGAs normalmente.



Para deixar os usuários de Arduino ainda mais a vontade, foram criados os Papilio Wings, que são análogos aos Shields, uma lista completa dos Wings pode ser vista clicando aqui. Além das Wings também tem as MegaWings, que são placas que dão uma funcionalidade especifica ao Papilio, como um arcade, um kit para começar a aprender lógica digital, ou ainda um sintetizador de músicas retro.

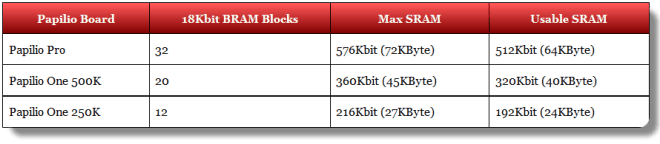

Existem três versões da Papilio, a One de 2500 ou 5000 elementos lógicos e a Pro que conta com um FPGA Spartan6 de 9000 elementos lógicos. Em termos de memória podemos observar a tabela abaixo:



table-ppro





O video abaixa ilustra um sketch feito no Ambiente do arduino rodando no Papilio, emulando um ATMega.





As três versões, One 250k, One 500k e Pro saem, cada uma por US$ 37,99 , 64,99 e 84,99, respectivamente. Para comprar o Papilio, acesse o link.



Para aprender mais, acesse o site do projeto: http://papilio.cc/
