Pandauino: As menores placas baseadas no ATmega644/1284

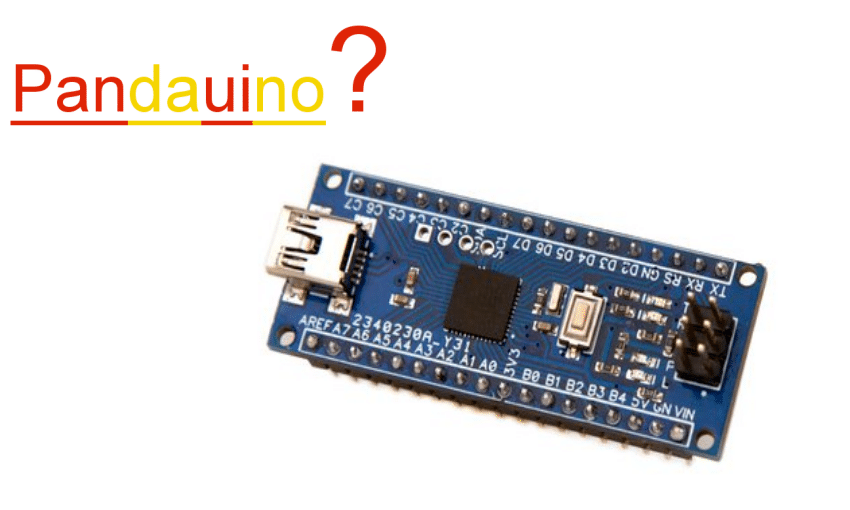

As placas Pandauino 644 Narrow e 1284 Narrow são baseadas nos microcontroladores Microchip ATmega644 e ATmega1284, que possuem core AVR de 8 bits. A placa possui form factor similar às placas Arduino Nano, porém trazendo até 8 vezes mais memória Flash e RAM, mais pinos de I/O e sendo totalmente compatível com a plataforma Arduino.

Pandauino

A placa foi lançada recentemente em uma campanha no Crowd Supply

A seguir vou apresentar todos os detalhes delas.

Hardware da Pandauino 644 Narrow e 1284 Narrow

As placas são baseadas nos respectivos microcontroladores, ATmega644 e ATmega1284. Esse microcontroladores AVR da Microchip, possuem grande quantidade de memória RAM e Flash, quando comparados ao Atmega328, popular no ecossistema Arduino. Além disso, trazem uma boa quantidade de pinos e periférico.

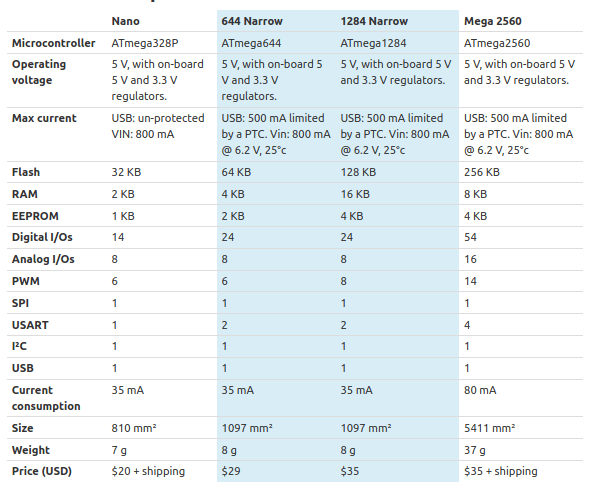

A figura a seguir exibe uma comparação entre os microcontroladores:

Pandauino

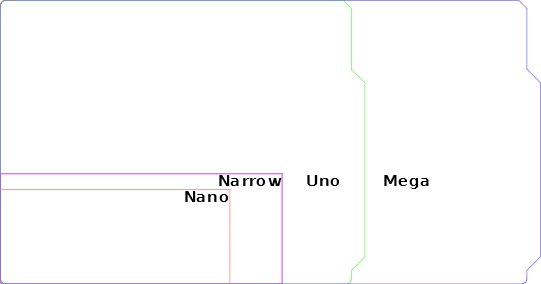

As placas Pandauino possuem aproximadamente 1/5 da tamanho de uma placa Mega2560, com metade do seu consumo atual de energia. Foram projetadas para aumentar a capacidade de projetos sem a necessidade de aumentar o tamanho. A figura a seguir exibe uma comparação entre form factors:

Pandauino

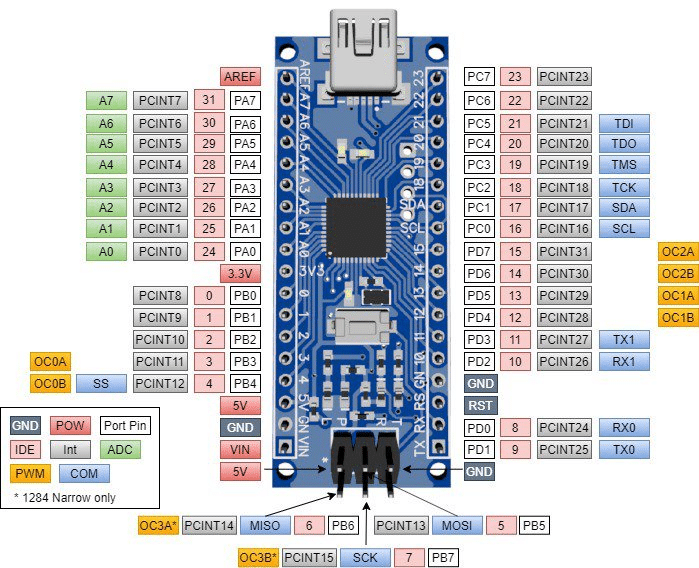

Ambas as placas Pandauino operam com 5 V e possuem reguladores de 3,3 V. A figura a seguir exibe seu pinout:

Pandauino

Resumo de recursos:

  • Microcontroladores:
    • 644 Narrow – Microchip ATmega644 8-bit AVR com 64KB flash, 4KB SRAM, 2KB EEPROM
    • 1284 Narrow – Microchip ATmega1284 8-bit AVR com  128KB flash, 16KB SRAM, 4KB EEPROM
  • USB – 1x porta Micro USB para alimentação e programação
  • I/Os –24x I/Os digitais, 8x entradas analogicas, 1x SPI, 2x USART, 1x I2C
  • Alimentação:
    • Entrada 5V com reguladores de 3.3V integrados.
    • Corrente máxima - USB: 500 mA limitada por um PTC. Vin: 800 mA a 6,2 V, 25 ° C
    • Consumo atual - 35 mA

Campanha da Pandauino no Crowd Supply

A campanha de crowdfunding foi lançada essa semana no Crowd Supply com uma meta de $1500. O Pandauino 644 Narrow é oferecida por $ 29, enquanto a 1284 Narrow por $35.

Confira os detalhes da campanha em: 644/1284 Narrow

Confira o vídeo da campanha:

Conclusão

As placas Pandauino trazem a proposta de grande quantidade de memória em pequeno form factor, em comparação a Arduino Nano e a “grande” Arduino Mega. A aposta em MCUs com núcleo  AVR de 8 bits, segundo a página de lançamento, se deu devido a quantidade de memória efetiva, já que um  código gerado para MCUs de 8 bits é muito menor para MCUs de 32 bits.

No entanto, a empresa terá o desafio de colocar essa placa no mercado, já que o custo será muito maior que as placas disponíveis no mercado, inclusive com mais recursos.
