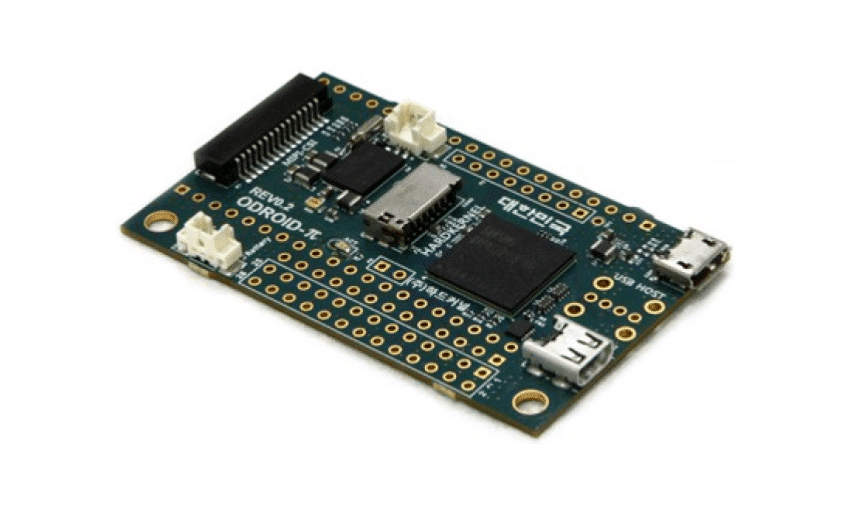

ODROID-W

odroid-w

Ultimamente temos presenciado um boom de SBCs (Single Board Computers) destinadas ao público de DIY e hobbyistas. Os artigos da série ARM para hobbyistas do Cláudio Sampaio mostram muito bem isso, e merecem atenção. Não podemos nos esquecer da Raspberry Pi Modelo B+Intel Galileo Gen 2 e Raspberry Pi CoM, que foram lançadas após a escrita dessa série. Dado esse grande universo de SBCs, foi preparada uma pesquisa pela The Linux Foundation e o LinuxGizmos.com para melhor entender as principais características buscadas pelo público numa placa. E não é que surgiu mais uma? Agora é a vez da ODROID-W!

O que é a ODROID-W e por que ela foi criada?

De repente aparece uma nova SBC e não sabemos o porquê. Algumas têm motivos muito bem claros, tal como a Raspberry Pi, focada para uso educacional, com o objetivo de democratizar a tecnologia. Outras surgem simplesmente para apresentar um novo SoC e ser usada como plataforma de desenvolvimento, como é o caso da BeagleBone Black. E qual a história da ODROID-W?

A Hardkernel, no começo de 2014, tinha como objetivo desenvolver, para seus parceiros, protótipos de dispositivos "wearables" e focados em IoT (Internet Of Things). Algumas alternativas foram estudadas:

ODROID-U3

A ODROID-U3 é uma placa já fabricada e comercializada pela Hardkernel e que faz uso da CPU Exynos4412 Prime de 1,7 GHz, Cortex-A9 Quad-core com uma memória LPDDR2 PoP (Package on Package) de 2 GB. Processamento fenomenal, mas isso causava um problema: consumo elevado de energia. Dessa forma, não é adequada para soluções "wearables". No entanto ela tinha uma grande vantagem: seu reduzido tamanho, de 83 x 48 mm.

Raspberry Pi

Já que a ODROID-U3 foi descartada justamente pelo seu consumo de energia, uma outra alternativa seria a Raspberry Pi, que já possui um suporte interessante para seu BSP Linux e uma comunidade enorme de adeptos. Mas como o mundo não é perfeito, ela tem um probleminha: seu tamanho "grande" para dispositivos "wearables".

Tendo em vista as vantagens e desvantagens de cada uma das alternativas estudadas, a Hardkernel fez a seguinte pergunta aos seus engenheiros: Por que não criar uma placa com o melhor de cada uma delas? E não foi isso o que aconteceu!? Tomou-se o hardware consagrado da Raspberry Pi, e o inseriu dentro de uma PCB de dimensões 60 x 36 x 7 mm. Dessa forma foi criada uma placa Raspberry Pi de dimensões reduzidas, que já nasce com suporte do kernel Linux, com uma infinidade de aplicações disponíveis e com uma diversidade de periféricos/placas de expansão suportados. A essa nova SBC foi dado o nome de ODROID-W, concebida para aplicações tal como a da figura abaixo, um relógio inteligente. Um detalhe é muito importe: é usado o mesmo SoC da Broadcom, BCM2835, e, com isso, todo software compilado para a Raspberry Pi pode ser executado na ODROID-W. Um exemplo é a distribuição Raspbian.

201407281304325576

O que significa a letra W do nome da placa?

  • Wearable device development;
  • Widely applicable Internet of Things (IoT) development;
  • Workable DIY electronics prototyping.

Veja como soldar um conector USB na placa e usar a ODROID-W com a imagem Raspbian no vídeo abaixo:

Diferenças entre a ODROID-W e a Raspberry Pi

A placa Raspberry Pi foi usada como base. Para haver redução no tamanho final da ODROID-W, algumas mudanças foram realizadas com relação à placa original, e outros periféricos foram mantidos. Veja a seguir:

Semelhanças:

  • Conector micro USB client;
  • Conector USB Host (não soldado na placa);
  • Barramento de 26 pinos de GPIO compatível com a Raspberry Pi;
  • Conector de câmera MIPI-CSI;
  • Porta micro-HDMI (a Raspberry Pi possui uma porta HDMI);
  • Conector micro-SD (a Raspberry Pi A/B possui um conector SD, mas o modelo B+ possui um conector micro-SD);
  • Todo software disponível para a Raspberry Pi original é executado na ODROID-W.

Diferenças:

  • Não é disponibilizado o conector Ethernet 10/100 Mbps;
  • O conector MIPI-DSI, para LCD, foi removido;
  • Foi disponibilizado na ODROID-W um conector para eMMC;
  • Adicionados 26 pinos na placa, o que totaliza 32 GPIOS disponíveis, e dois conversores analógio-digital de 12 bits, ADC;
  • Conector de bateria, que já existia na ODROID-U3, foi adicionado na ODROID-W;
  • PMIC com RTC (precisa de bateria externa), carregador de bateria de Li-ion e desligamento por temperatura;
  • Conversor DC/DC step-down para maior eficiência de energia;
  • Conversor DC/DC step-up para 5 V (USB host e HDMI) a partir de uma bateria de Li-Polymer.

Veja abaixo o diagrama de blocos e fotos da parte superior e inferior da placa para melhor entendimento das mudanças com relação à Raspberry Pi.

odroid_w_block_diagram

odroid-w-details-top

odroid-w-details-bottom

Para quem estava acostumado com a interface Ethernet e mais portas USB, pode ser comprada uma placa de expansão, como esta.

Documentação da ODROID-W

Foi criado um Wiki da ODROID-W, onde podem ser encontradas informações muito valiosas, tal como compilar o kernel Linux para a placa. Além disso foi disponibilizado o seu esquemático. Veja também o Wiki das placas ODROID que a Hardkernel comercializa aqui.

Preço e onde comprar

O preço da ODROID-W é de U$30.00 e pode ser comprada no próprio site da Hardkernel, aqui. É muito diversificado o portfólio de placas de expansão e acessórios que a empresa oferece para as suas SBCs. Isso facilita muito a vida dos hobbyistas e makers.

Eu achei muito interessante a alternativa encontrada pela Hardkernel, mas o que mais me desanimou foi a ausência de um conector Ethernet 10/100 Mbps.

O que acharam dessa placa? Compartilhem suas impressões!

Referências

Página da ODROID-W

ODROID Forum

ARM para hobbyistas Parte 1 - Placas de desenvolvimento para hobbyistas

ARM para hobbyistas Parte 2 - Еconomizando ao máximo: "Mini PCs" com Linux

ARM para hobbyistas Parte 3 - Аs decepções de 2013, tabela comparativa de todos os dispositivos, recomendações e conclusão
