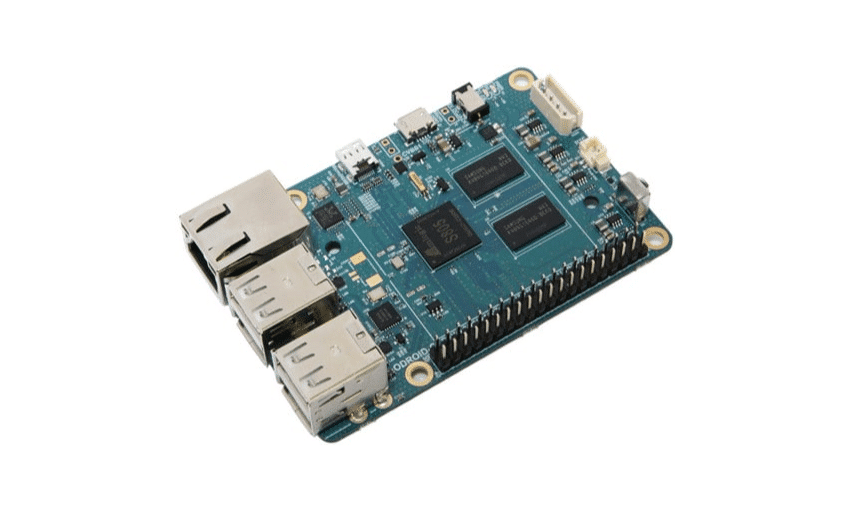

ODROID-C1

odroid-c1

A empresa HardKernel lançou há pouco tempo a placa ODROID-C1, um mini-PC do mesmo tamanho de uma Raspberry Pi 2 Modelo B e com algumas características de hardware que a tornam uma opção mais poderosa, em termos de processamento, memória, entre outros aspectos de hardware. Ela está sendo oferecida pelo mesmo preço da Raspberri Pi 2 modelo B e suporta oficialmente a distribuição linux Ubuntu 14.04 e o Android KitKat (Kernel 3.10).



Abaixo são apresentadas algumas características dessa placa:

  • Processador Amlogic ARM® Cortex®-A5 (ARMv7) 1.5GHz quad core + Mali™-450 MP2 GPU 600MHz (OpenGL ES 2.0/1.1 para Linux e Android);
  • Memória SDRAM 1GB DDR3 792 MHz;
  • Ethernet 10/100/1000 Mbps;
  • 40 GPIOs;
  • Conector HDMI;
  • slot para uma placa com memória eMMC4.5;
  • slot para cartão MicroSD;
  • 4 conectores USB 2.0 (Host e On The Go);
  • RTC;
  • Receptor de infravermelho.





Diagrama de blocos da ODROID-C1



Diagrama de blocos da ODROID C1

Figura 1 - Diagrama de blocos do mini-PC ODROID C1



O esquemático em PDF da ODROID-C1 está disponível para download. Abaixo estão apresentadas duas imagens com as principais características da placa e detalhes dos conectores.

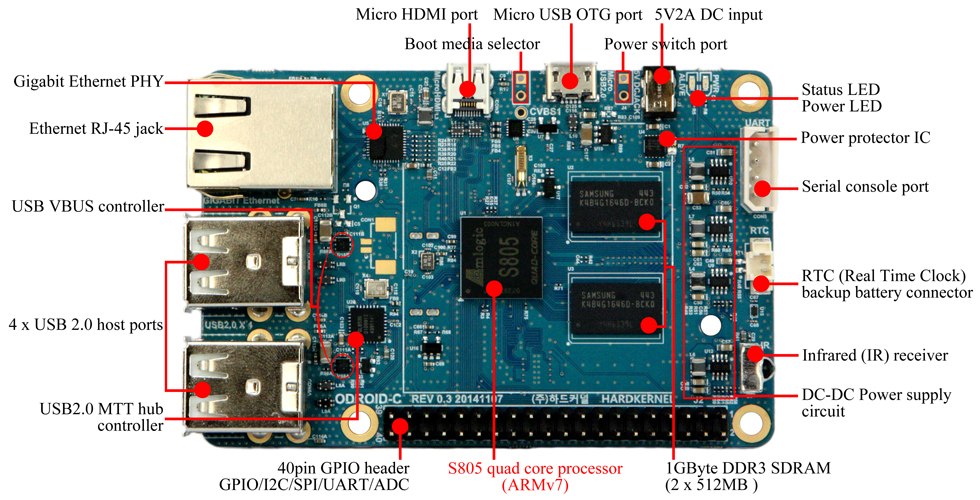

Detalhes dos conectores da ODROID C1

Figura 2 - Principais características da placa e detalhes dos conectores.

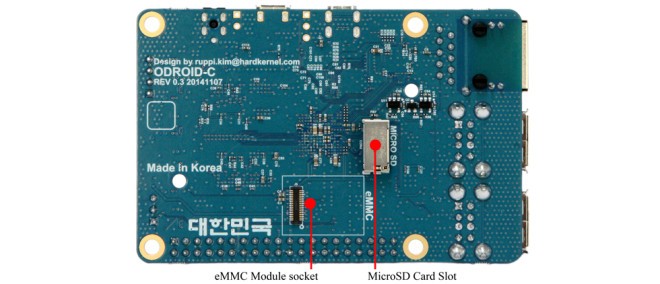

Detalhes dos conectores da ODROID C1

Figura 3 - Principais características da placa e detalhes dos conectores



A seguir é apresentado um comparativo entre a Raspberri Pi 2 Modelo B e a ODROID-C1. Ambas têm a mesma dimensão e praticamente o mesmo peso, 85 x 56 x 18 mm e 40 gramas. Ambas são vendidas por 35 dólares nos Estados Unidos. As duas placas possuem uma barra com 40 pinos de IOs mas não são totalmente compatíveis entre si. Ou seja, se planeja substituir sua Raspberry Pi pela placa ODROID-C1, dê uma estudada antes na disponibilidade dos pinos de IO desta placa. Por conta de todas essas características similares, a comparação é bem interessante.



Tabela 1: Comparativo entre a Raspberri Pi 2 Modelo B e a ODROID-C1

Componente

Raspberri Pi 2 Modelo Braspberry-pi-2-modelo-b

ODROID-C1odroid-c1

Processador

SoC Broadcom BCM2836 Quad Core ARM Cortex-A7 [email protected]

SoC Amlogic S805 Quad Core ARM Cortex-A5 1.5GHz @28nm

GPU

GPU VideoCore IV 250MHz

Dual Core ARM® Mali 450MP 600MHz

RAM

1GB 32bit LP-DDR2 @400MHz (Integrada no SoC)

1GB 32bit @DDR3 792MHz (Integrada no SoC)

MicroSD

SIM (Velocidade de trabalho 50Mhz/SDR25)

SIM( Velocidade de trabalho 100Mhz/SDR50)

RTC (Real Time Clock)

NÃO

SIM

Saída de Video RCA

SIM

NÃO

Saída de Audio Jack 3.5 mm.SIMNÃO
HDMISIMSIM, Micro HMI
Conversor Analógico DigitalNÃOSIM (2 canais de 10 bits)
Ethernet10/100 Mbit/s10/100/1000 Mbit/s
Receptor InfraVermelhoNÃOSIM
USB HOST 2.0SIM (4 portas)SIM (4 portas)
USB DEVICE-OTG 2.0NÃOSIM(1 porta)



Abaixo é apresentado um vídeo da Hardkernel sobre a placa ODROID-C1 m inglês.
