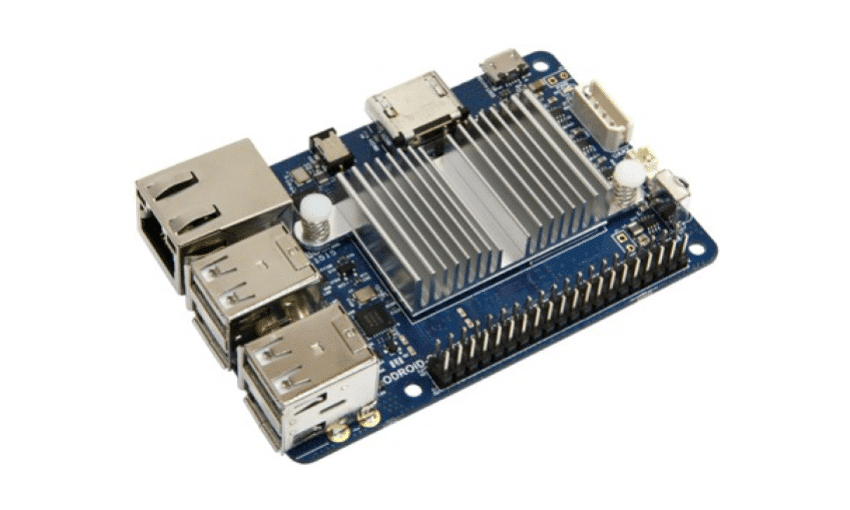

ODROID-C1+ disponível para compra por US$ 37

ODROID-C1+

Seja para uso pessoal, hobbyista ou comercial, temos visto muitas placas/kits sendo desenvolvidos nos últimos anos. Vide a família de placas Raspberry Pi, BeagleBone Black, Arduino, Wandboard, ODROID, etc. A Hardkernel, empresa que desenvolve as placas ODROID, está com uma novidade, a ODROID-C1+, por US$ 37!

Veja nas Figuras 1 e 2 os detalhes e diagrama de blocos da ODROID-C1+.

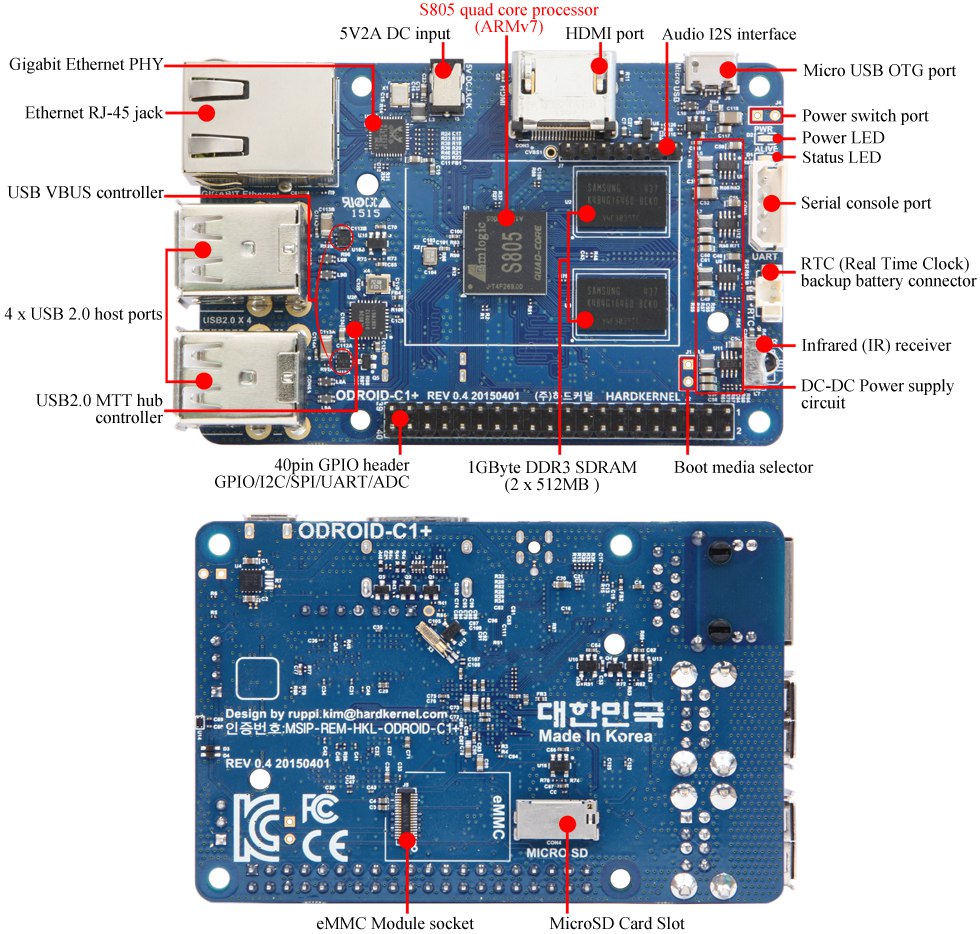

ODROID-C1+ Board Detail
Figura 1 - Detalhes da placa ODROID-C1+
ODROID-C1+ Block diagram
Figura 2 - Diagrama de blocos da placa ODROID-C1+

E a ODROID-C1?

A ODROID-C1, modelo anterior, foi criada para competir com a Raspberry Pi 2, que tinha saído do mundo "One-Core" para o "Quad-Core", com seu microprocessador da Broadcom. A Hardkernel desenvolveu uma placa também Quad-Core, mas com características mais interessantes, principalmente com relação a processamento. Mas com relação a preço estavam iguais, a $35.

Com o lançamento da versão ODROID-C1+, o primeiro modelo foi descontinuado. Isso é algo a se considerar quando uma placa é usada para fins comerciais. Um outro caso, também da Hardkernel, foi com relação à placa ODROID-U3, descontinuada e substituída pela ODROID-XU4. Um ponto positivo é que elas estão sendo evoluídas, o que considero muito.

Confira o Editorial Uso de kits comerciais para desenvolvimento de produtos para entender o que o Embarcados considera e acredita com relação ao uso dessas placas em geral.

Bem, antes do que trabalhar no que há de diferente, vamos ao que é igual. Foi usado o mesmo processador, o Quad-Core Amlogic S805, a mesma GPU Mali e o mesmo armazenamento (SDRAM e conectores MicroSD e eMMC).

O que há de diferente na ODROID-C1+?

Algumas boas mudanças foram realizadas:

HDMI

Foi substituído o conector micro HDMI Tipo D por um conector HDMI padrão Tipo A. Isso evita que seja providenciado um adaptador para o conector Tipo D para conexão com monitores HDMI. Além disso, foi adicionado o suporte a CEC.

Compatibilidade com microSD card

A compatibilidade com microSD cards foi expandida, visto que o suporte de dispositivos desse tipo pela placa ODROID-C1 era limitado e o uso de cartões não compatíveis poderiam causar boot lento ou mesmo a não inicialização do sistema.

Alimentação pela porta USB OTG

Na placa ODROID-C1 já era possível usar a porta USB OTG, com pequenas modificações, para alimentação. Na ODROID-C1+ essa mofificação já é padrão.

I2S

Os sinais I2S são agora dispostos num conector de 7 pinos na placa, sendo possível o uso de um conversor Digital-Analógico (DAC) externo.

Especificações técnicas

  • CPU Amlogic ARM® Cortex®-A5 (ARMv7) 1,5 GHz Quad-Core;
  • GPU Mali™-450 MP2 (OpenGL ES 2.0/1.1 habilitado para Linux e Android);
  • 1 GB DDR3 SDRAM;
  • Conector HDMI Tipo A;
  • Porta Gigabit Ethernet;
  • Conector de 40 pinos GPIO;
  • Conector I2S de 7 pinos;
  • eMMC 4.5 HS200 Flash Storage slot / UHS-1 SDR50 MicroSD Card slot;
  • 4 portas USB 2.0 Host;
  • 1 porta USB OTG (alimentação + dados);
  • Receptor Infravermelho (IR);
  • Incluso um heat sink na placa.

Sistemas operacionais suportados

As imagens Ubuntu e Android OS disponibilizadas para a ODROID-C1 são compatíveis com a nova placa. Para download, clique aqui.

Se você quiser se aventurar em criar sua própria distribuição Linux, também é possível, tanto com Buildroot quanto com Yocto! Utilize o kernel deste repositório (branch odroidc-3.10.y) e o U-boot tem que ser este aqui (branch odroidc-v2011.03). A compilação do bootloader gera três arquivos importantes:

Esses  devem ser utilizados para gerar e usar na imagem final.

Para comprar a placa, acesse este link.

Conclusões

A ODROID-C1+ tem um hardware impressionante que vale a pena testar, e já possui um conector serial pronto para depuração, comum nas placas da Hardkernel. E vocês? Já usaram essa placa? Contem suas histórias!

Até a próxima!

Referências

http://www.hardkernel.com/main/products/prdt_info.php?g_code=G143703355573

http://www.cnx-software.com/2015/08/11/odroid-c1-plus/#ixzz3ikZLGSEr
