NXP Freedom Board FRDM-K82F

A NXP lançou seus novos microcontroladores K8x voltados para aplicações de segurança. Veja um post meu sobre esses microcontroladores para conferir suas funções neste link e o post de Henrique Rossi, sobre o lançamento dessa linha de microcontroladores no FTF 2015 neste link. Logo em seguida foi lançada a placa NXP Freedom Board FRDM-K82F, ideal para empresas e pessoas que querem testar esse microcontrolador de forma rápida, em uma plataforma que já se tornou conhecida pelos engenheiros eletrônicos.



Uma figura da placa está disposta na figura de destaque desse post. Abaixo listo todas as principais características desta placa, que saltam logo aos olhos:

  • O seu coração é o microcontrolador NXP Kinetis MK82FN256VLL15, um core ARM Cortex-M4 que pode operar até 150 MHz, possui 256KB de memória SRAM, USB Host, e todas as funcionalidades de segurança avançada do K82;
  • Possui já na placa duas memórias de 32 Mbit (ou 4MB como achar melhor) com barramento QuadSPI que operam a 1,8V;
  • Possui na placa também um chip acelerômetro e magnetômetro NXP FXOS8700CQ;
  • Conta com um led de três cores, dois push buttons, um para o usuário utilizar como quiser e um para reset;
  • Há um pequeno slide pad no canto da placa;
  • Suporte de debug via USB como as outras placas da mesma linha Kinetis, no total são duas USBs;
  • Conector FlexIO compatível com a câmera OV7670;
  • Conector compatível com Arduino R3, pensado para conexão de Shields Arduino;
  • Fácil de programar, pois a placa é reconhecida como MSD (Mass Storage Device) pelo computador.

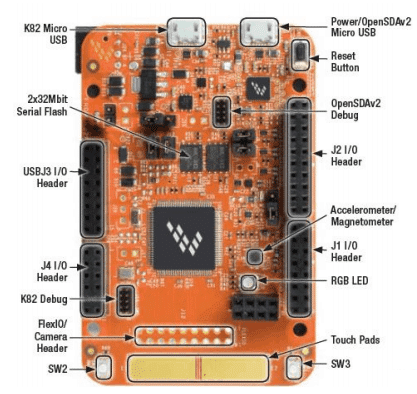

Abaixo apresento uma figura do site da NXP com a indicação dos componentes e conectores.



Freescale Freedom Board FRDM-K82F
NXP Freedom Board FRDM-K82F: O que tem na placa?



Na figura abaixo está apresentado um diagrama em blocos da placa.



Freescale Freedom Board FRDM-K82F: Diagrama de Blocos
Diagrama de Blocos da Placa NXP Freedom Board FRDM-K82F



Para mais informações acessem o site da NXP. Baixe neste link o pdf com todas as informações da placa.
