Conheça a nRF52 DK da Nordic Semiconductor

Conheça a placa nRF52 DK da Nordic Semiconductor. Versátil para desenvolvimento com Bluetooth® Smart, ANT e aplicações proprietárias em 2.4GHz.
nRF52-DK-destaque

A nRF52 DK é uma placa versátil para desenvolvimento com Bluetooth® Smart, ANT e aplicações proprietárias em 2.4GHz, usando o SoC nRF52832 da Nordic Semiconductor.

Placa nRF52 DK da Nordic
Figura 1 – nRF52 DK


A placa é compatível com a pinagem Arduino UNO, possibilitando o uso de shields disponíveis no mercado. Todos os pinos de I/Os e interfaces estão disponíveis na placa. Além disso, existem 4 LEDs e 4 botões para uso geral. Também há um suporte para bateria, que permite testar a placa em diversas situações.

Placa nRF52-DK com shield
Figura 2 – Pinagem padrão Arduino UNO R3

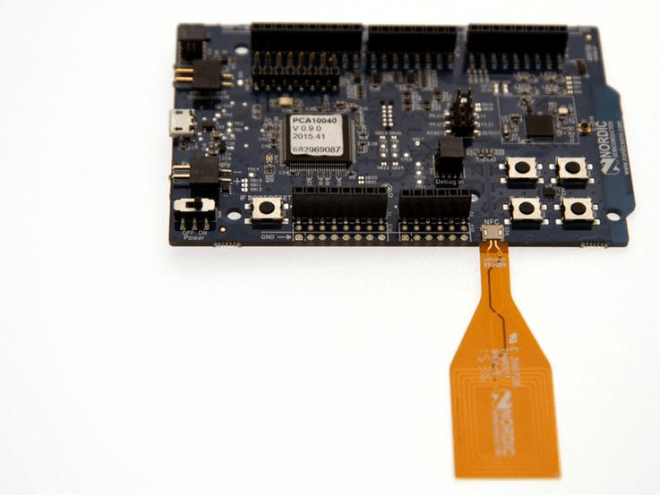

A placa possui um conector dedicado para antena externa NFC, usada na emulação de tags NFC-A.

Placa nRF52 DK com antena NFC
Figura 3 – Antena NFC

Adicionalmente, a placa é suportada pelo SDK nRF53, que contém diversos exemplos de aplicações prontas para usar Bluetooth Smart, ANT e aplicações proprietárias de 2,4 GHz.

É compatível com as ferramentas padrões usando Keil, IAR e GCC. Um programador/depurador opcional para a placa é o J-Link OB da Segger.

Características da nRF52 DK

  • Prototipagem rápida e solução de desenvolvimento para a série nRF52;
  • Kit com o nRF52832;
  • Placa de baixo custo para desenvolvimento com Bluetooth Smart, ANT e  2.4GHz;
  • Pinagem Arduino UNO R3;
  • Todos os GPIOs e interfaces estão disponíveis nos conectores;
  • Suporta programador/debug J-Link OB da Segger;
  • ARM mbed;
  • Antena PCB integrada;
  • Conector para antena NFC externa;
  • Conector para medições RF;
  • Pinos para medições de consumo de energia;
  • suporte da bateria tipo moeda;
  • Alimentação: 3.6V -1.7V, bateria, USB e  externa.

Aplicações

  • Internet das Coisas (IoT);
  • Wearables;
  • Periféricos de desktop;
  • Controles remotos;
  • Esporte e medicina;
  • Smartwatch;
  • Sensores de casa inteligente;
  • Brinquedos;
  • Sensores industriais;
  • A4WP controle de carregamento sem fio.

Pinout da nRF52 DK

Pinout da nRF52 DK
Figura 4 – Pinout da nRF52 DK

O vídeo a seguir exibe uma aplicação usando o NFC.

Para os primeiros passos com a nRF52 DK você pode acessar a página da Nordic.

Você pode encontrar mais detalhes sobre a placa e comprar a sua diretamente no site da Mouser.
