Novos chips Sony CXD5247GF e CXD5602GG para embarcados

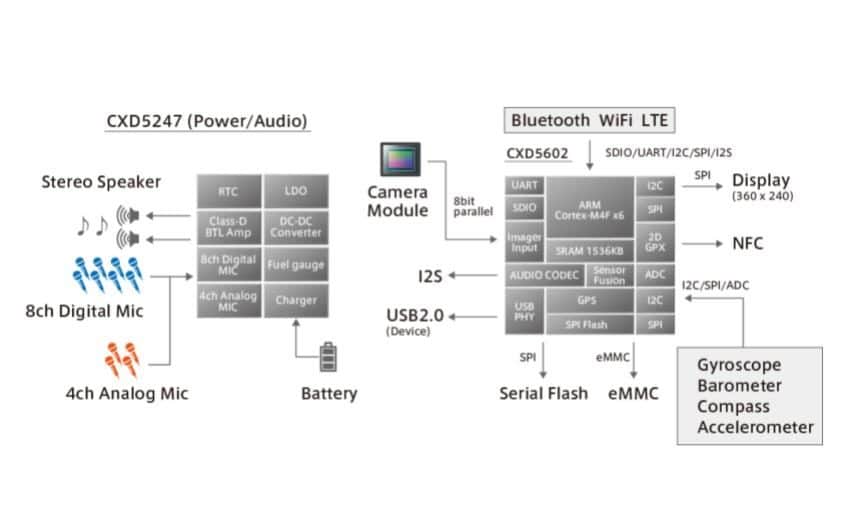

A Sony lançou há alguns meses dois chips que são parte da plataforma de IoT que a Sony está trabalhando atualmente, a SPRESENSE board. Os chips são os CXD5602GG, que trata-se de um processador com características que o habilitam a participar de projetos de sistemas embarcados e o chip CXD5247GF, preparado para Audio.



Veja as especificações do chip Sony CXD5602



  • 6 cores ARM® Cortex®-M4F de 32 bits que operam cada a 156 MHz
  • 1 core ARM Cortex-M0+ para controle de Entradas e Saídas e boot seguro
  • 1,5MB de Memória RAM interna
  • Ultra low-power com alto grau de precisão em posicionamento.
  • Entre os sistemas de posicionamento suportados estão: GPS, GLONASS, SBAS, Galileo, and Beidu
  • Áudio de alta resolução, que inclui
    • Codec de Áudio de alta resolução de 192 kHz/24 bit
    • Conversor AD que opera a 192 kHz
    • Preparado para se comunicar em alta velocidade com o chip de áudio Sony CXD5247GF.
  • Suporte para câmera paralela de 8 bits.
  • 4 canais de PWM
  • Timers e RTC
  • Conectividade (Entradas e Saídas)
    • USB 2.0 Device
    • eMMC Device
    • SD Host
    • UART
    • Dois canais I2S
    • SPI e Quad-SPI
    • Debug por SWD (É possível debug também por Embedded Trace Macrocell)

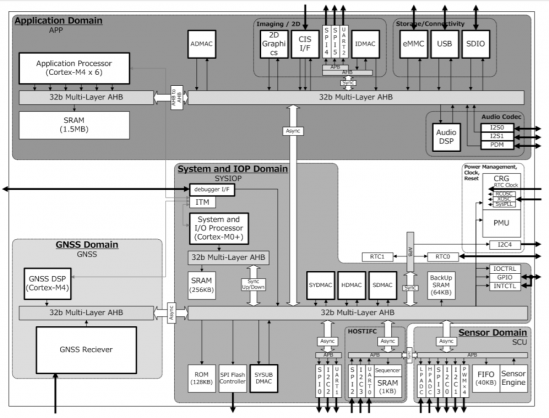

Veja a seguir o diagrama de blocos do chip Sony CXD5602:





Veja as especificações do chip Sony CXD5247GF



O Chip da Sony tem dois blocos: Gerenciamento de Energia e de Áudio.



É possível ligar 4 microfones analógicos (4 Conversores AD com ganhos variáveis programáveis de 0 a 24dB) ou 8 microfones digitais. Além disso tem um amplificador de saída Classe D BTL com impedância de saída de 8 Ohms.

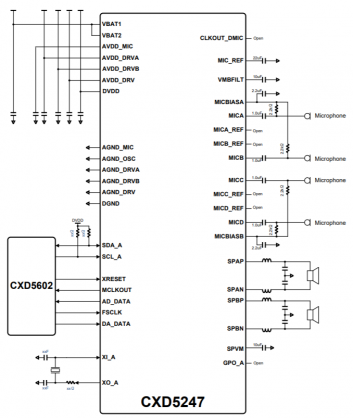

É preparado para se comunicar com o chip da Sony CDX5602. Veja um arranjo para conexão com 4 microfones analógicos.







Saiba mais



Acesse a documentação dos chips da Sony a seguir

CXD5602

CXD5247

SDK Oficial da Sony
