Novo Raspberry Pi Compute Module 4

A fundação Raspberry acaba de anunciar o seu novo computador em módulo, o Raspberry Pi Compute Module 4.

Novidades no Raspberry Pi Compute Module 4

Desenvolvido com o mesmo SoC da Raspberry Pi 4 Model B, o BCM2711, o novo computador em módulo vem com um belo upgrade em relação aos módulos antecessores: CPU mais rápida, melhoria em multimídia, mais recursos de interfaces e opção de conectividade sem fio.

Raspberry Pi Compute Module 4

O módulo está disponível em variantes de 1 GB, 2 GB, 4 GB ou 8 GB de RAM LPDDR4, opção de comunicação sem fio e opção de armazenamento eMMC onboard de 8 GB, 16 GB ou 32 GB. Ainda há uma opção Lite para as aplicações que não necessitem de armazenamento onboard.

Apesar da proposta central do Raspberry Pi Compute Module 4 ser exatamente a mesma das versões anteriores, houve uma alteração no seu design. Agora o módulo não vem no padrão SODIMM de 200 pinos e sim com dois conectores de 100 pinos de alta densidade na parte inferior da placa:

Raspberry Pi Compute Module 4

Dessa forma não haverá compatibilidade de hardware com as versões de módulos anteriores, apenas em relação aos softwares que poderão ser aproveitados em uma upgrade de projeto para o novo módulo.

Com quatro opções de RAM, quatro opções de Flash e conectividade sem fio opcional, há um total de 32 variantes desse novo módulo. A tabela a seguir exibe as variações de módulos:

Resumo de especificações do Raspberry Pi Compute Module 4

  • CPU ARM Cortex-A72 de 64 bits quad-core de 1,5 GHz
  • Gráficos VideoCore VI, com suporte para OpenGL ES 3.x
  •  Decodificação de hardware 4Kp60 de vídeo H.265 (HEVC)
  •  Decodificação de hardware 1080p60 e codificação de hardware 1080p30 de vídeo H.264 (AVC)
  • 2x HDMI em resoluções de até 4K
  •  Interface PCI Express 2.0
  •  2x interfaces de displays MIPI DSI
  • 2x interfaces de câmera MIPI CSI-2
  • variantes de 1 GB, 2 GB, 4 GB ou 8 GB LPDDR4-3200 SDRAM
  •  Armazenamento Flash eMMC opcional de 8 GB, 16 GB ou 32 GB
  • Opcional 2,4 GHz e 5 GHz IEEE 802.11b / g / n / ac LAN sem fio e Bluetooth 5.0
  •  Gigabit Ethernet PHY com suporte IEEE 1588
  •  28 pinos GPIO, com até 6 × UART, 6 × I2C e 5 × SPI

Especificações físicas

Raspberry Pi Compute Module 4

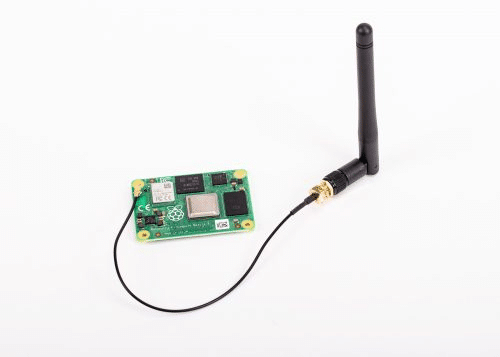

Há ainda a opção de usar uma antena externa para as variantes com comunicação sem fio. Foi disponibilizado um kit de antena a parte pronto para conectar no módulo:

Compute Module 4 IO Board

Como plataforma de desenvolvimento, também foi lançada uma placa de aplicação chamada de Compute Module 4 IO Board:

Essa placa IO facilita o desenvolvimento de aplicações com as variação de CM4, trazendo os seguintes recursos:

  • Duas portas HDMI
  • Conector Gigabit Ethernet
  •  Duas portas USB 2.0
  •  Soquete de cartão MicroSD (apenas para uso com variantes Lite, não-eMMC Compute Module 4)
  •  Soquete PCI Express Gen 2 x1
  •  Conector padrão Raspberry Pi de 40 pinos
  • Conector PoE
  •  Conector de alimentação de 12 V (suporta até 26 V se PCIe não for usado)
  •  Conectores para câmera e display
  • RTC com bateria

O projeto de CAD da placa de IO está disponível para Kicad e poderá ser usado como design de referência e como ferramenta de desenvolvimento com acesso a todos os recursos da plataforma.

Essa placa de IO foi lançada com o valor de $35.

Conclusão

A fundação Raspberry Pi deu mais um passo para introduzir o seu ecossistema em aplicações que necessitam de mais robustez e hardware customizado. Com um módulo mais robusto e poderoso com uma grande variedade de opções, possibilitará aplicações mais avançadas se comparado aos seus antecessores. Assim como as placas “normais” o fabricante garante o fornecimento do módulo por alguns anos, nesse caso até Janeiro de 2028. Isso é importante para projetos que visam um bom tempo de vida.

O que achou dessa novidade? Deixe seu comentário abaixo.

Referências

https://www.raspberrypi.org/blog/raspberry-pi-compute-module-4/

Raspberry Pi Compute Module 4 product brief

Raspberry Pi Compute Module 4 IO Board product brief
