Novas (super) placas da família Arduino Nano

Arduino Nano

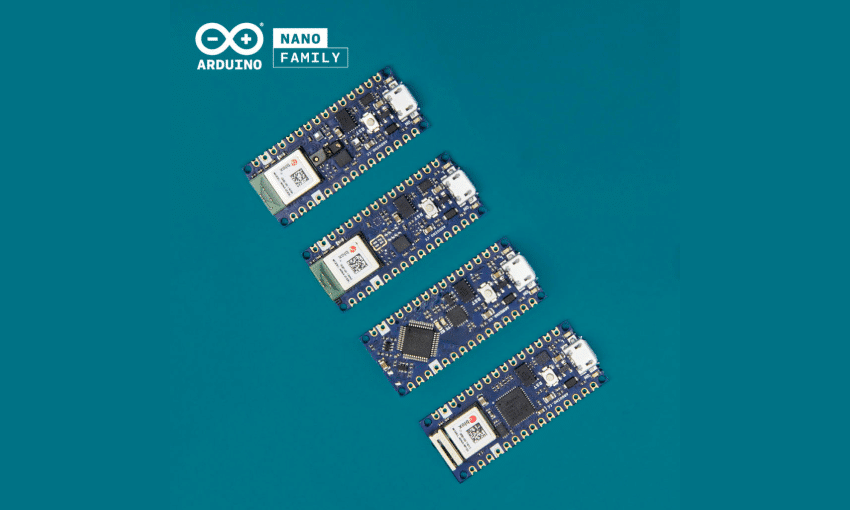

Semana passada durante a Maker Faire Bay Area foram apresentadas 4 novas placas da família Arduino Nano.



As placas, assim com as MKRs apresentadas recentemente, possuem foco em aplicações IoT e trazem recursos interessantes para prototipagem:



A seguir vou apresentar os detalhes de cada uma.

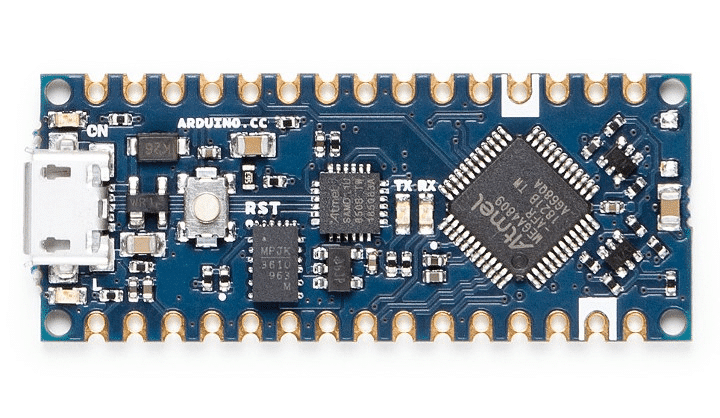

Arduino Nano Every



A Arduino Nano Every é a placa de entrada da nova família. Ela vem com um microcontrolador AVR, o ATmega4809 da Microchip. Esse foi o primeiro microcontrolador a suportar a tecnologia Core Independent Peripherals (CIP), da Microchip. Ela ainda vem com um ARM Cortex M0, o ATSAMD11, responsável pela comunicação USB.


Resumo dos recursos da Arduino Nano Every



  • Microcontrolador AVR (8 bits) – Microchip ATMega4809 operando em até 20 MHz com 48 KB flash, 6 KB SRAM, 256 Bytes EEPROM;
  • conversor USB para Serial via o microcontrolador ATSAMD11D14A;
  • 30 pinos de expansão com:
    • GPIO, SPI, I2C, USART, PWM, ADC, DAC;
    • Reset;
    • e pinos de alimentação (+5V, +3.3V, GND, Vin, AREF, …).

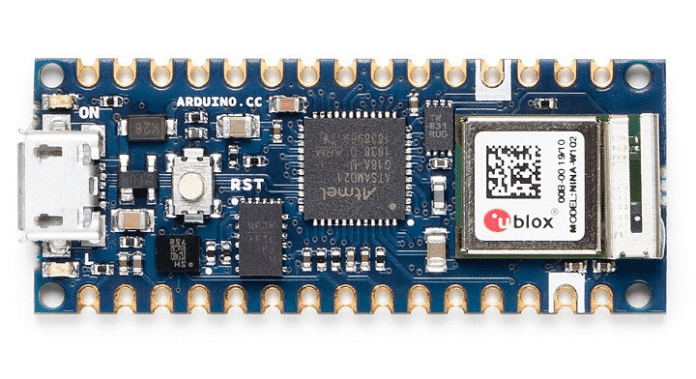

Arduino Nano 33 IoT



Diferentemente da Nano Every, a Nano 33 IoT é baseada em um ARM Cortex M0, o ATSAMD21 da Microchip e vem com um módulo da u-blox com ESP32, fornecendo assim Wi-Fi e Bluetooth. Ela ainda vem com IMU de 6 eixos e chip de criptografia.

Resumo de recursos da Arduino Nano 33 IoT



  • Microcontrolador – Microchip SAMD21G18A Arm Cortex-M0+ microcontroller operando em até 48 MHz com 256 KB Flash, 32 KB SRAM;
  • Módulo Wireless u-blox – NINA W102 ESP32 WiFI + Bluetooth conectado ao SAMD21 através de barramento SPI e porta Serial;
  • 30 pinos de expansão com:
    • GPIO, SPI,I2C, USART, PWM, ADC,DAC;
    • Reset;
    • e pinos de alimentação (+5V, +3.3V, GND, Vin, AREF, …).
  • Sensores: Acelerômetro e giroscópio;
  • HW Security – Microchip ATECC608A cryptochip;
  • Debugging – Via USB e SWD.

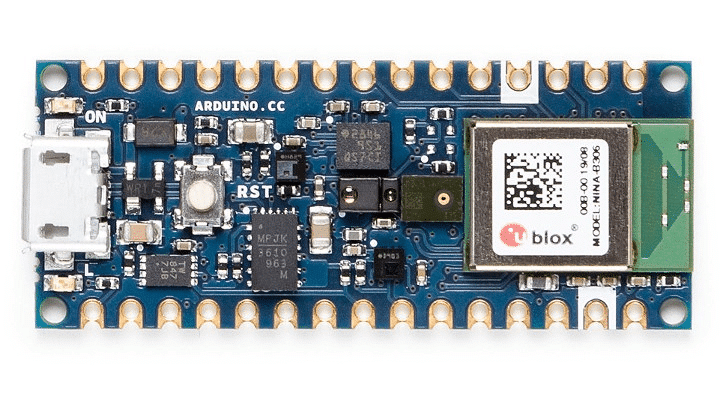

Arduino Nano 33 BLE



A Arduino Nano 33 BLE não possui um microcontrolador da Microchip, como costumamos ver nas placas Arduino. Ela vem com um módulo da u-blox, o NINA B306. Esse módulo é baseado no nRF52840, da Nordic, que possui um ARM cortex M4 e suporte a BLE. Ela também vem com uma IMU.

Resumo de recursos da Arduino Nano 33 BLE



  • Módulo Wireless – U-blox NINA B306 que possui o microcontrolador ARM Cortex M4F, o nRF52480 operando em até 64 MHz, com 1 MB de Flash, 256 KB de RAM e Bluetooth 5.0 LE;
  • 30 pinos de expansão com:
    • GPIO, SPI, I2C, USART, PWM, ADC, DAC;
    • Reset;
    • e pinos de alimentação (+3.3V, GND, Vin, AREF, …);
  • Sensores: Acelerômetro, giroscópio e magnetômetro;
  • Debugging – Via USB e SWD.



Arduino Nano BLE Sense



A Nano BLE Sense é similar a Nano 33 BLE, possuindo o mesmo módulo Wireless, o NINA B306. Ela possui uma grande quantidade de sensores com o foco em sensoriamento ambiental e interface humana. Ela também traz um chip de criptografia.

Resumo de recursos da Arduino Nano BLE Sense



  • Módulo Wireless – U-blox NINA B306 que possui o microcontrolador ARM Cortex M4F, o nRF52480 operando em até 64 MHz, com 1 MB de Flash, 256 KB de RAM e Bluetooth 5.0 LE;
  • 30 pinos de expansão com:
    • GPIO, SPI, I2C, USART, PWM, ADC, DAC;
    • reset;
    • e pinos de alimentação (+3.3V, GND, Vin, AREF, …);
  • Sensores – acelerômetro, giroscópio, magnetômetro, temperatura, pressão, umidade, luz, cor, gestos, microfone digital;
  • HW Security – Microchip ATECC608A cryptochip;
  • Debugging – Via USB e SWD.

Essa nova geração de placas Arduino Nano possibilitará a prototipagem rápida de soluções IoT aproveitando o ecossistema Arduino. São compatíveis com Arduino IoT Cloud e podem ser soldadas diretamente em uma placa, como um módulo.



As placas estão em pré venda na loja Arduino e custam a partir de $9,90.
