Nova Franzininho WiFI: Chegamos na versão final!

Após um ano de desenvolvimento da placa Franzininho WiFi, chegamos a uma versão estável e pronta para produção.

Durante esse um ano de projeto conseguimos criar diversos materiais na documentação, integramos a placa ao projeto CircuitPyhton, conseguimos dar 50 placas na Jornada de Desenvolvimento Mouser Electronics 2021 e formamos diversos profissionais com um super treinamento sobre o ESP-IDF. Além de diversas atividades de contribuições da comunidade.

A primeira versão da Franzininho WiFi, a developer Edition serviu para validarmos o ESP32-S2 para as aplicações alvo do projeto Franzininho. Na ocasião foram escolhidos componentes que eu já usava em outros projetos e tinha em estoque sendo desenvolvido um design simples onde todos os pinos do ESP32-S2 estavam expostos. O protótipo funcionou perfeitamente e até conseguimos fabricar um lote de placas que serviu para as ações mencionadas acima.

Agora chegamos a uma versão melhorada da placa que possibilitará explorar os recursos do ESP32-S2 em diversas formas.

A seguir apresentamos os recursos da Franzininho WiFi.

Recursos da Franzininho WiFi

O hardware é praticamente o mesmo da Franzininho WiFi Developer Edition. Alteramos alguns componentes, em destaque o LDO e os diodos de proteção da USB. Também trocamos o LED RGB Neopixel por 2 LEDS comuns (um amarelo e outro azul).

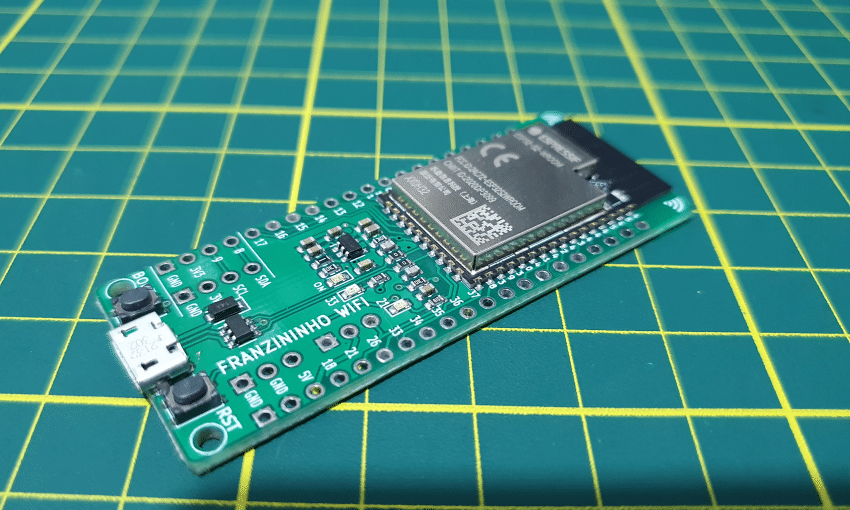

Nova Franzininho WiFI: Placa vista por cima

Resumo de recursos da placa Franzininho WiFi:

Placa Franzininho WiFi:

  • Módulo ESP32-S2 – WROOM
    • Microcontrolador Xtensa® single-core32-bit LX7 operando em até 240 MHz
    • Memórias: 128 KB de ROM, 320 KB de SRAM, 16 KB SRAM no RTC, 4MB de Flash
    • WiFi 802.11 b/g/n
    • Interfaces: GPIO, SPI, LCD, UART, I2C, I2S, Camera, IR,contador de pulsos, LED PWM, TWAI(CAN), USB 1.1 OTG, ADC, DAC, touch, sensor de temperatura interno.
  • Pinout:
    • 40 pinos divididos em 2×20 headers de 2,54 mm
    • 35 GPIOs
    • Compatível com protoboard
  •  2 LEDS de uso geral
  • Botões: 1xReset, 1 x Boot
  • USB: conector micro USB –  OTG 1.1
  • Alimentação:
    • 5V via conector USB
    • 5V e GND via pinos
    • 3V3 e GND via pinos
  • Programação: ESP-IDF, Arduino, CircuitPyhton e MicroPython

Pinout da Franzininho WiFi

Nova Franzininho WiFI: pinout

Licença

A licença do projeto é a CERN Open Hardware Licence..

Para reprodução do projeto ou derivações, é importante verificar os requisitos da licença, copyright e boas práticas.

Acesse o projeto no Github: Franzininho WIFI

Documentação

Acesse a documentação do projeto em: https://docs.franzininho.com.br/

Próximos Passos

A primeira atividade com essa placa será no Treinamento online Embarcados: Aprenda programar o ESP32 com ESP-IDF usando a Franzininho WiFi, onde cada participante receberá uma placa para aplicar os exemplos e atividades do curso.
