Olá caro leitor! Continuando com a série de artigos sobre a família de microcontroladores MSP430, neste iremos apresentar o MSP430 Driver Library.



O MSP430 Driver Library pertence ao conjunto de biblioteca de software do MSPWare. O MSP430 Drive Library é uma coleção de API de alto nível criada para acelerar o desenvolvimento de software para o MSP430. Incluindo documentação de uso da API e exemplos. Essa biblioteca suporta seguintes famílias de microcontroladores MSP430:

  • MSP430F5xx_6xx;
  • MSP430FR47xx;
  • MSP430FRxx_6xx;
  • MSP430FR2xx;
  • MSP430i2xx.



O MSP430 Driver Library é suportado pelo IAR Embedded Workbench e Code Composer Studio.



Neste artigo iremos utilizar o Code Composer Studio em conjunto com a LaunchPad MSP-EXP430F5529LP.



A LaunchPad MSP-EXP430F5529LP é um kit de desenvolvimento de baixo custo, que contem o microcontrolador MSP430F5529. Esse microcontrolador possui as seguintes características:

  • 128 KB de memoria de Flash;
  • 8 KB de memoria RAM;
  • Clock de até 25 MHz;
  • ADC 12 Bit;
  • USB 2.0.



O Code Composer Studio é um ambiente de desenvolvimento integrado (IDE) que suporta os microcontroladores e processadores da Texas Instruments. Essa IDE combina as vantagens do software Eclipse com as ferramentas fornecidas pela Texas Instruments. O MSPWare é componente presente no Code Composer Studio.



A seguir será apresentado como acessar os exemplos e criar um novo projeto utilizando o MSP430 Drive Library





Acessando os exemplos

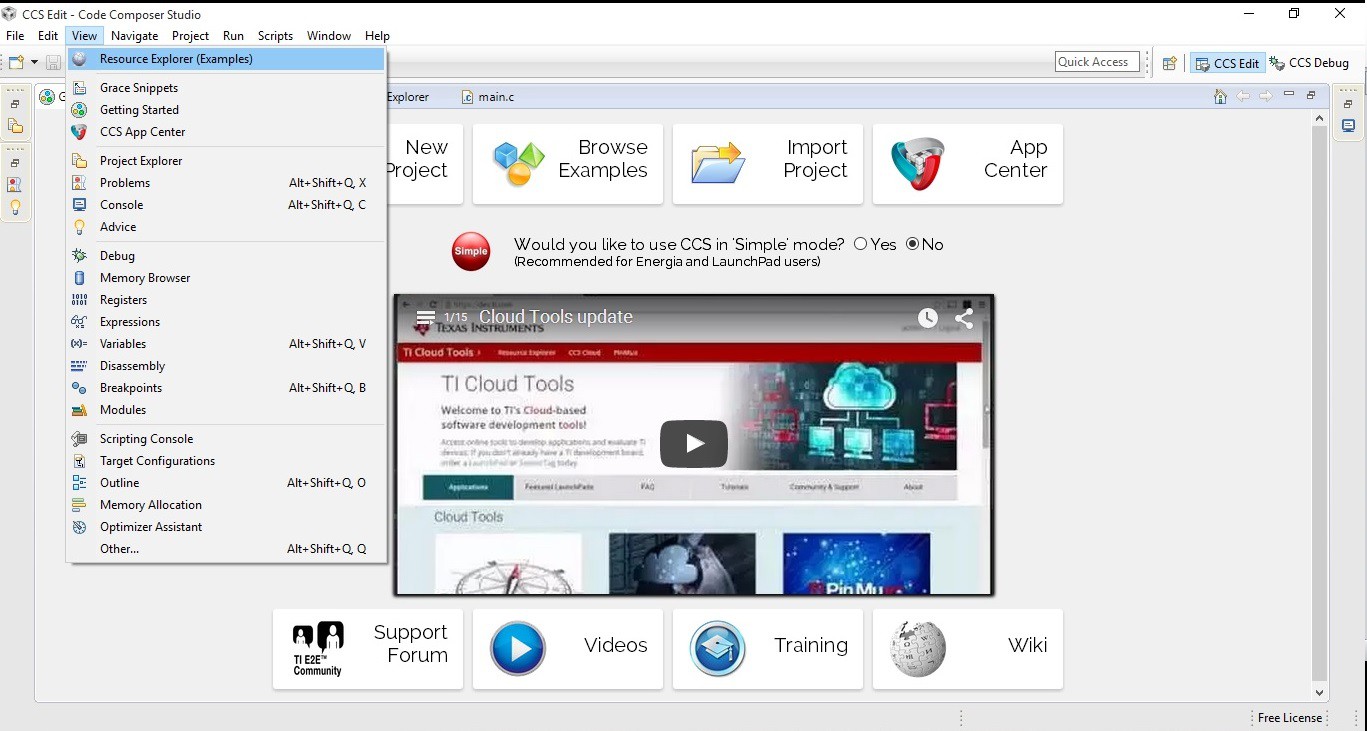

Clique em View e em seguida clique em Resource Explorer (Examples). Deve abrir uma nova perspectiva. Nesta nova perspectiva deve conter o diretório MSPWare.



MSP430 Driver Library: CCS Resource Explorer
Figura 1 -  Abrindo a perspectiva Ti Resource Explorer



Clique para expandir o conteúdo dos seguintes diretórios MSPWare, Libraries, Drives Library, MSP430F5xx_6xx, Example Projects.



MSP430 Driver Library: CCS Opened TI Resource Explorer
Figura 2 - Perspectiva Ti Resource Explorer

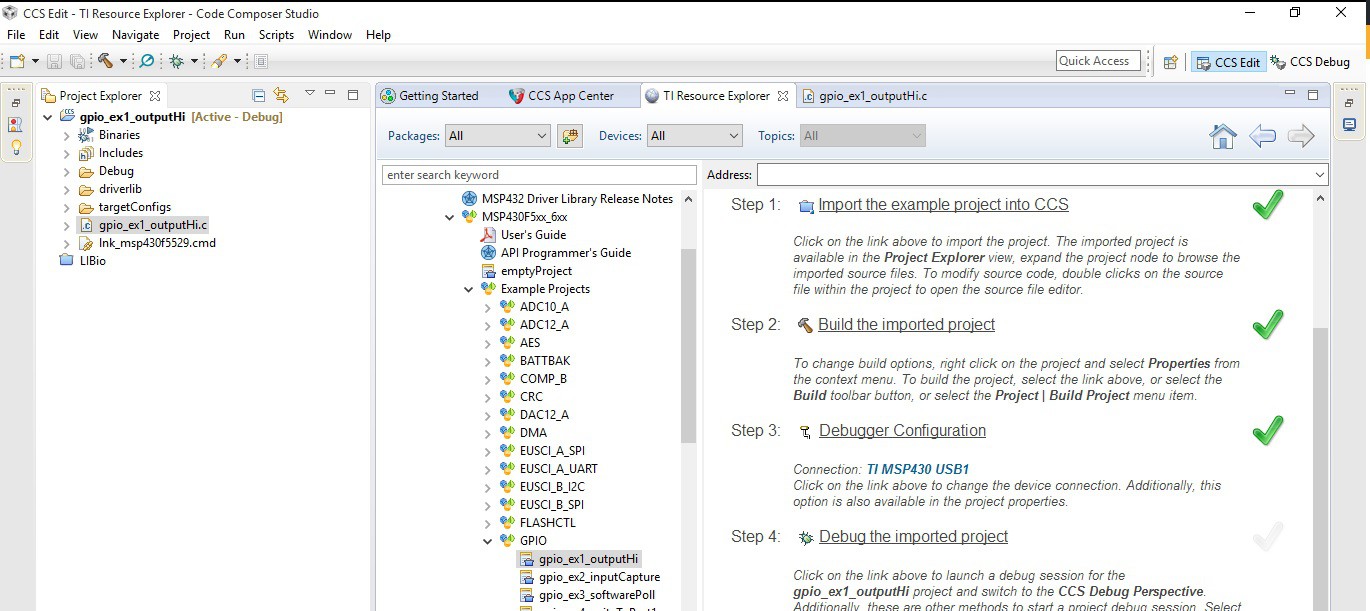

No diretório Example Projects contém uma grande quantidade de exemplos prontos. Escolha um dos exemplos para ser executado. Eu escolhi o diretório GPIO e selecionei o projeto gpio_ex1_outputHi. Após clicar, a perspectiva deve apresentar a sequência de passo para executar o exemplo. No primeiro passo é importado o projeto para a perspectiva Project Explorer, o segundo passo é compilar o projeto, o terceiro é configurar o Debugger (Para a LaunchPad manter a opção Default), o quarto item é para gravar e depurar o software.



MSP430 Driver Library: CCS example
Figura 3 - Selecionando Exemplo





Criando Novo Projeto com MSP430 Driver Library



Clique em File, em seguida New, CCS Project, deve abrir a janela New CCS Project. Na opção Target selecionar a família de dispositivo (MSP430x5xx Family) e o próximo item é selecionar o microcontrolador (MSP430F5529). A opção Connection deixar a opção Default (TI MSP430 USB1 [Default]) para a LaunchPad. No item Project name é local onde deve ser digitado o nome do projeto. Em seguida expanda o item Project templates and examples, na opção MSP430 DriverLib e selecione a opção Empty Project with DriveLib Source. Clique em Finish.



MSP430 Driver Library: CCS new project
Figura 4 - Criando Novo Projeto



Em seguida na perspectiva Project Explorer deve conter a estrutura do novo projeto criado. E também deve abrir a perspectiva de edição do código fonte. Para testar os recursos do MSP Drive Library será criado o projeto Pisca LED.





Para compilar o projeto deve-se clicar em Project, e em seguida Build All ou pressionar as teclas Ctrl+B. Para gravar o firmware na LaunchPad deve-se clicar em Run, em seguida Debug ou pressionar a tecla F11.

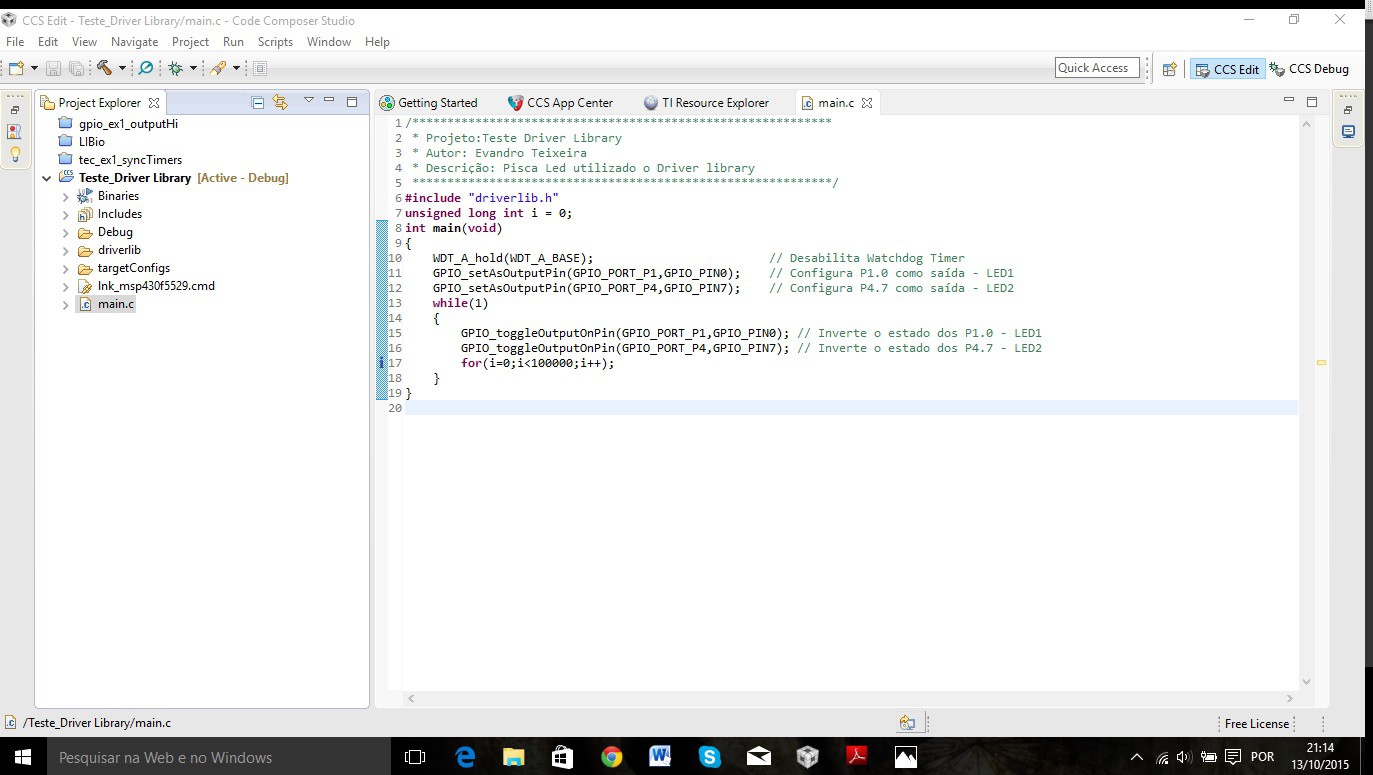

MSP430 Driver Library: CCS editing source
Figura 5 - Editando Código Fonte



Em seguida deve-se abrir a perspectiva CCS Debug. Para iniciar a execução do software deve-se clicar no botão Resume ou clicar em Run, em seguida Resume ou pressione a tecla F8.

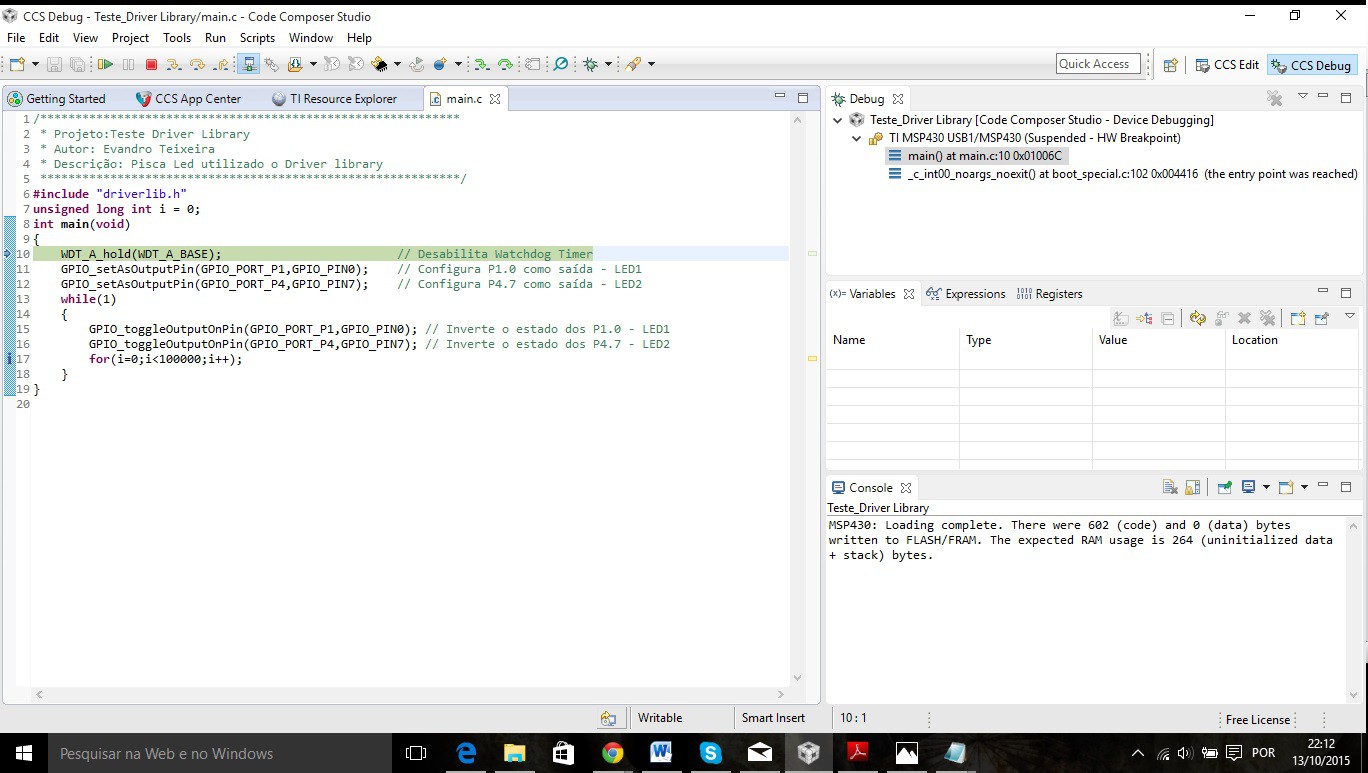

MSP430 Driver Library: CCS debugging
Figura 6 - Perspectiva CCS Debug





Conclusão



O MSP430 Driver Library é boa opção para agilizar o desenvolvimento do firmware, possui uma boa documentação e é de fácil integração ao projeto.





Referências



MSP Driver Library

Datasheet do MSP430F5529

User's Guide - MSP430F5529 LaunchPad™ Development Kit (MSP‑EXP430F5529LP)



Imagem de destaque -  Fonte: Texas Instruments
