Utilizando motor DC com Arduino UNO e Adafruit Motor Shield v2.3

Arduino UNO e Adafruit Motorshield

Introdução



Um velho conhecido da comunidade maker é o motor DC. Ele está presente em diversos projetos, principalmente carrinhos. O motor DC é um motor que é alimentado por corrente contínua (CC), sendo também, portanto, conhecido como motor de corrente contínua. Neste artigo ensino como utilizar um motor DC com Arduino UNO, conjuntamente com o Adafruit Motor Shield.



O Shield



O Adafruit Motorshield é um shield extremamente útil desenvolvido pela Adafruit Industries. É uma maneira prática e rápida de se utilizar servomotores e motores DC e de passo. Aqui vão algumas especificações do shield:

  • 2 conexões para servo motores 5V;
  • 4 Pontes-H (TB6612 provém 1,2A por ponte);
  • Até 4 motores DC bidirecionais;
  • Até 2 motores de passo;
  • Bloco de terminal com grandes conectores para fácil ligação dos fios;
  • Compatível com Arduino UNO, Leonardo, ADK/Mega R3, Diecimila e Duemilanove.



Lista de Materiais



Arduino UNO e Adafruit Motor Shield

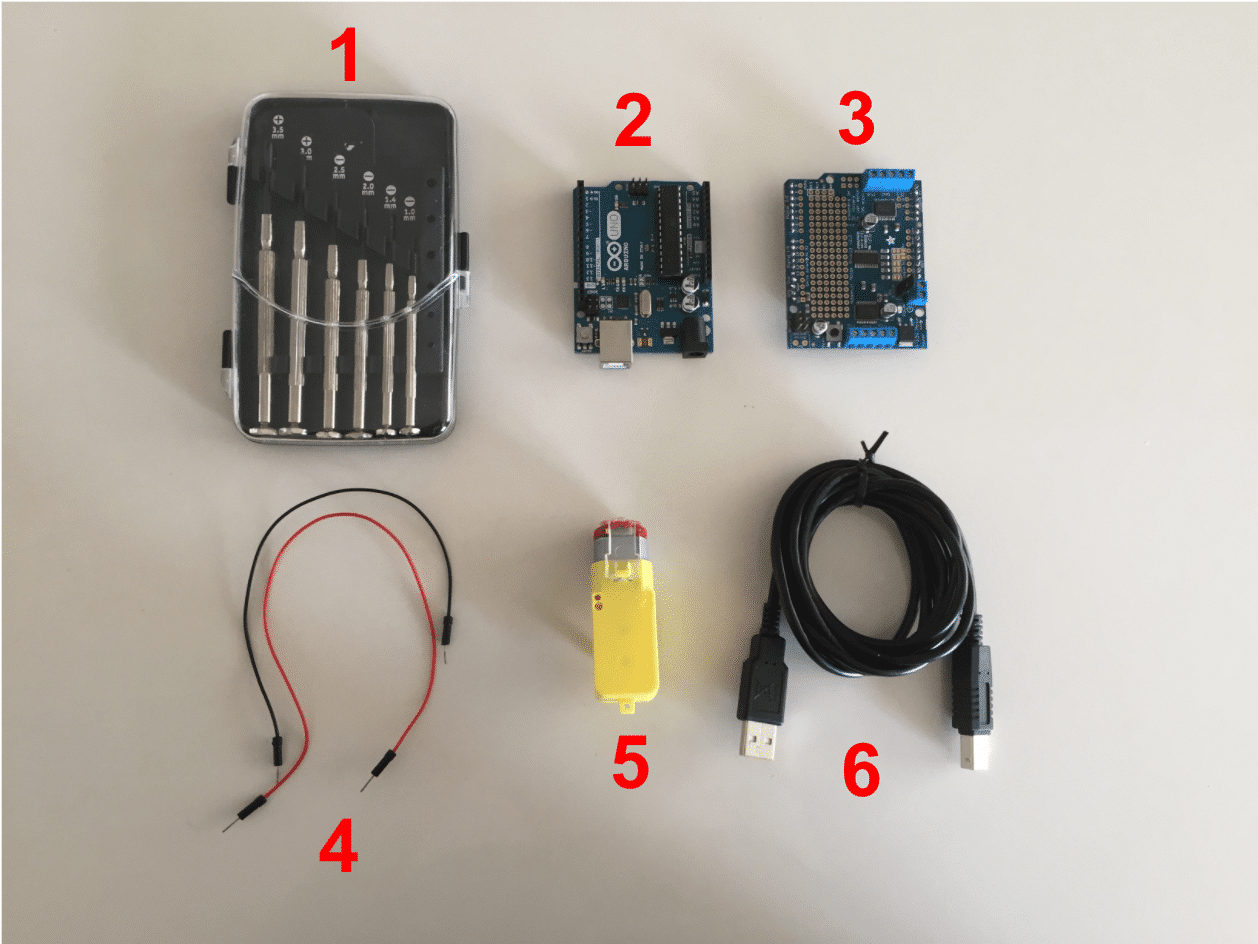

Figura 1: Lista de Materiais.



  • Kit de Chaves de Precisão (1);
  • Arduino UNO (2);
  • Adafruit Motorshield (3);
  • Jumpers (4);
  • Motor DC (5);
  • Cabo USB AB (6).



Preparação do Hardware



  1. Primeiramente, encaixe o Motor Shield no Arduino UNO (Figura 2). Então, ligue o Arduino no computador através do cabo USB. Um LED verde irá se acender (Figura 3).



Motor Shield encaixado no Arduino.
Figura 2: Motor Shield encaixado no Arduino.
Ligação com cabo USB do Arduino UNO

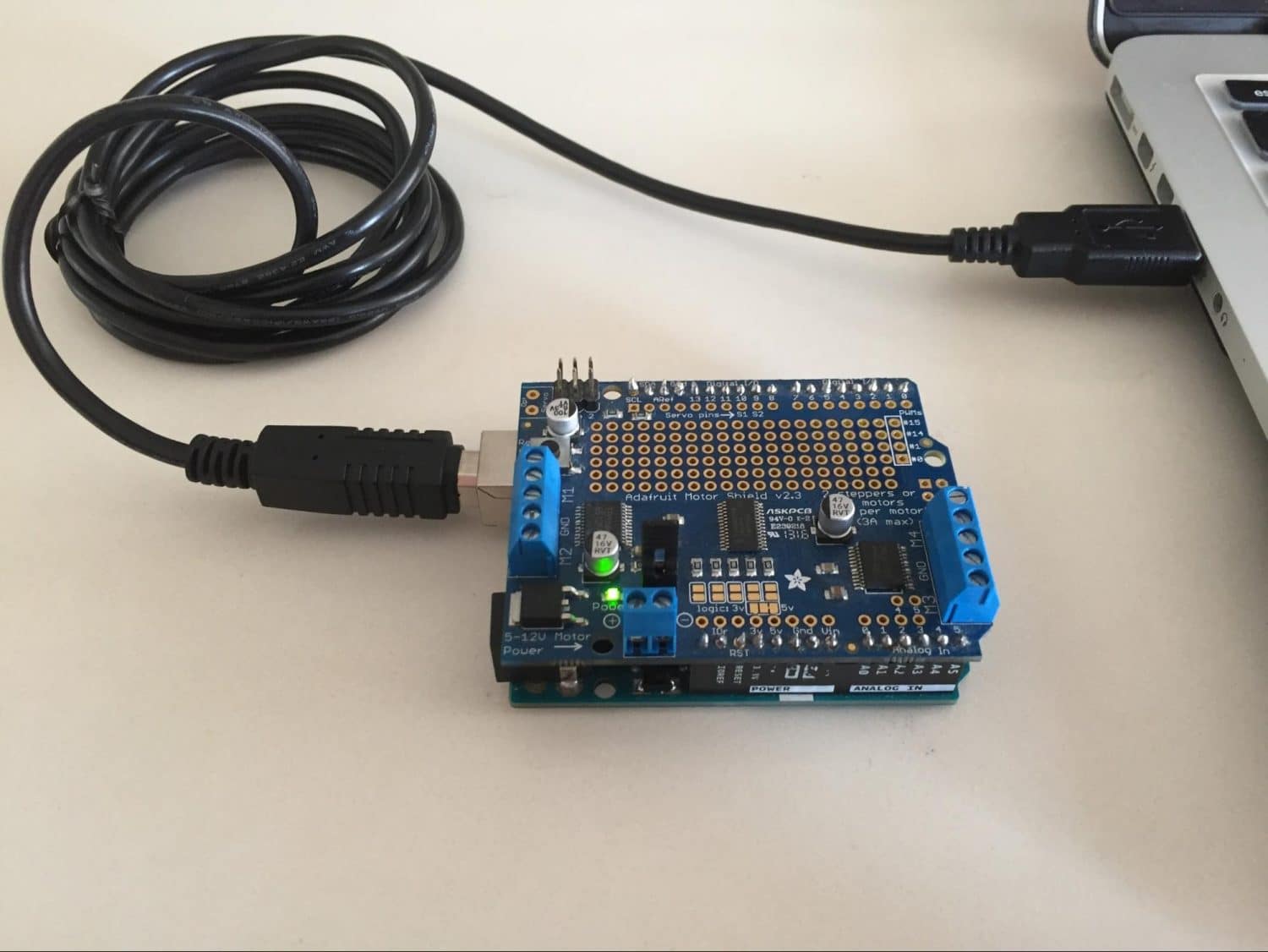

Figura 3: Ligação com cabo USB.



2. Ligue um jumper em cada terminal do motor DC (Figura 4).



Jumpers no Motor DC.

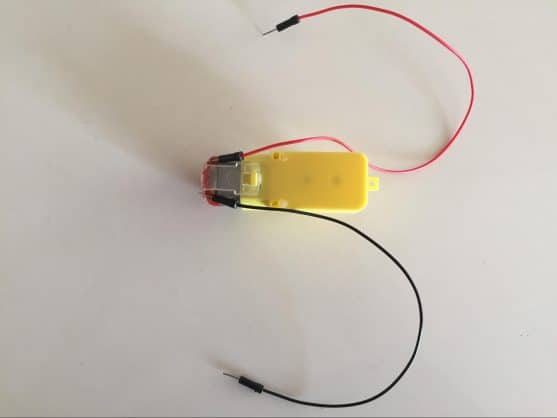

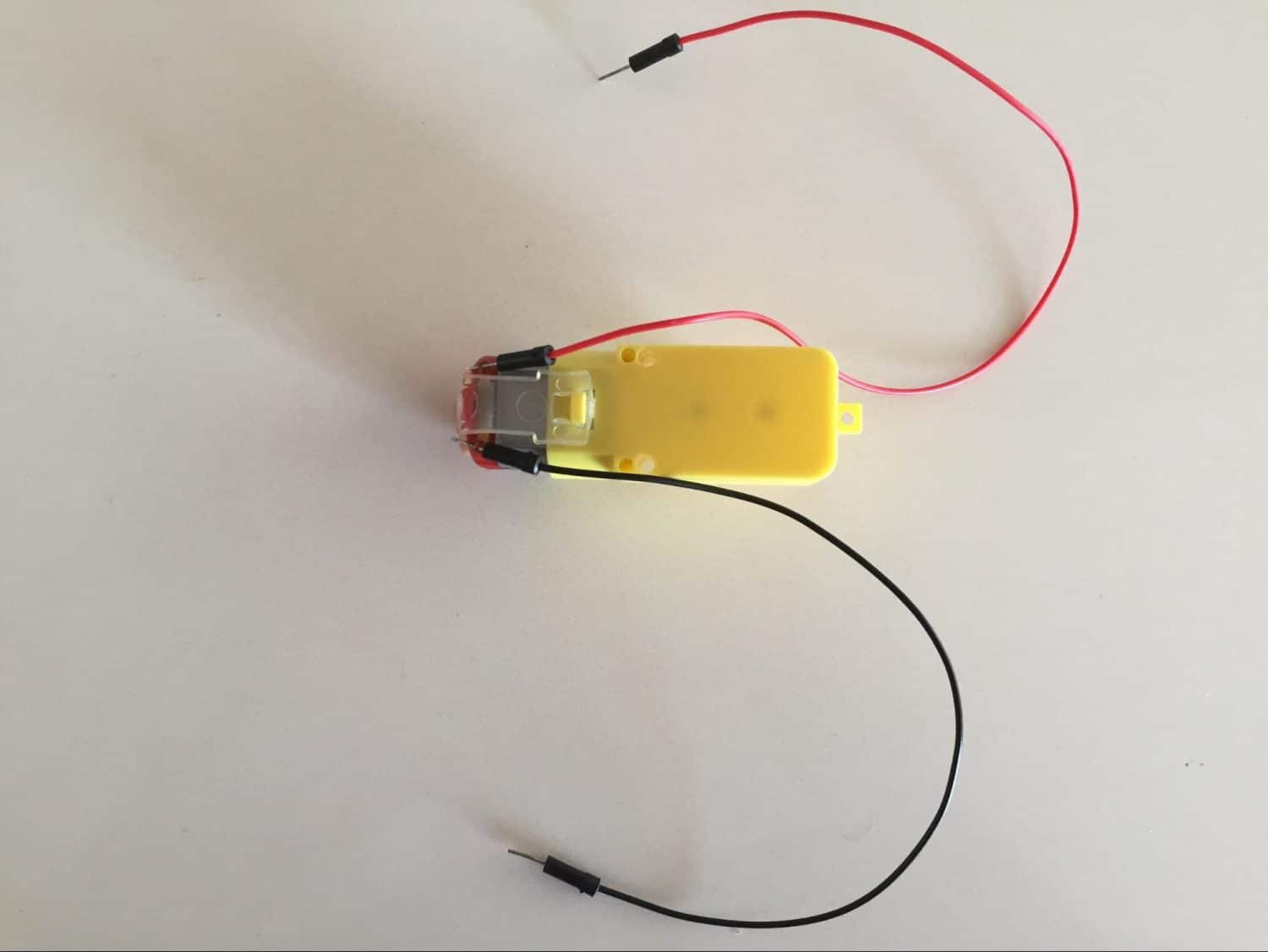

Figura 4: Jumpers no Motor DC.



3. Utilizando a chave de 2.0 mm, desatarraxe os conectores do bloco de terminal indicados na Figura 5.



Conectores do bloco de terminal do Adafruit Motor Shield

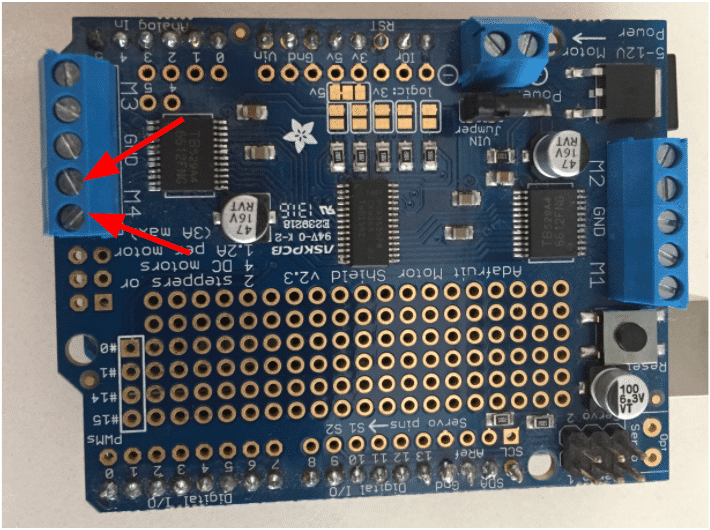

Figura 5: Conectores do bloco de terminal.



4. Conecte os jumpers nos conectores desatarraxados (Figura 6).



Conectando os jumpers.

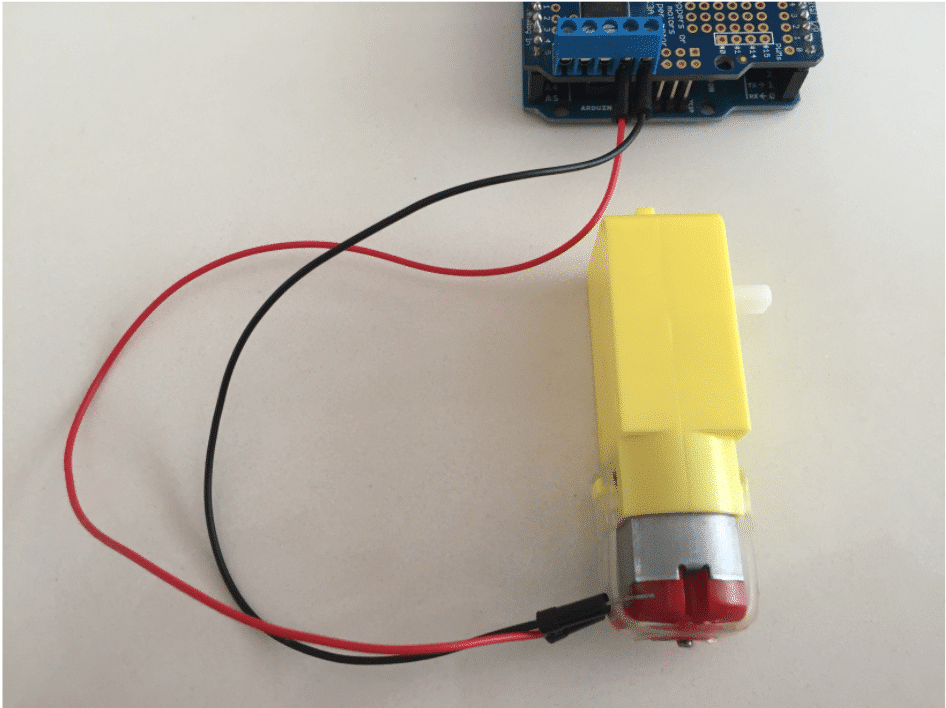

Figura 6: Conectando os jumpers.



5. Atarraxe novamente os conectores.



6. Pronto! A parte física do projeto já está pronta!



Programação



Importante: Para a programação do código, estarei utilizando o Visual Studio Code com PlatformIO IDE. Para aprender a usar esta plataforma, acesse este artigo.

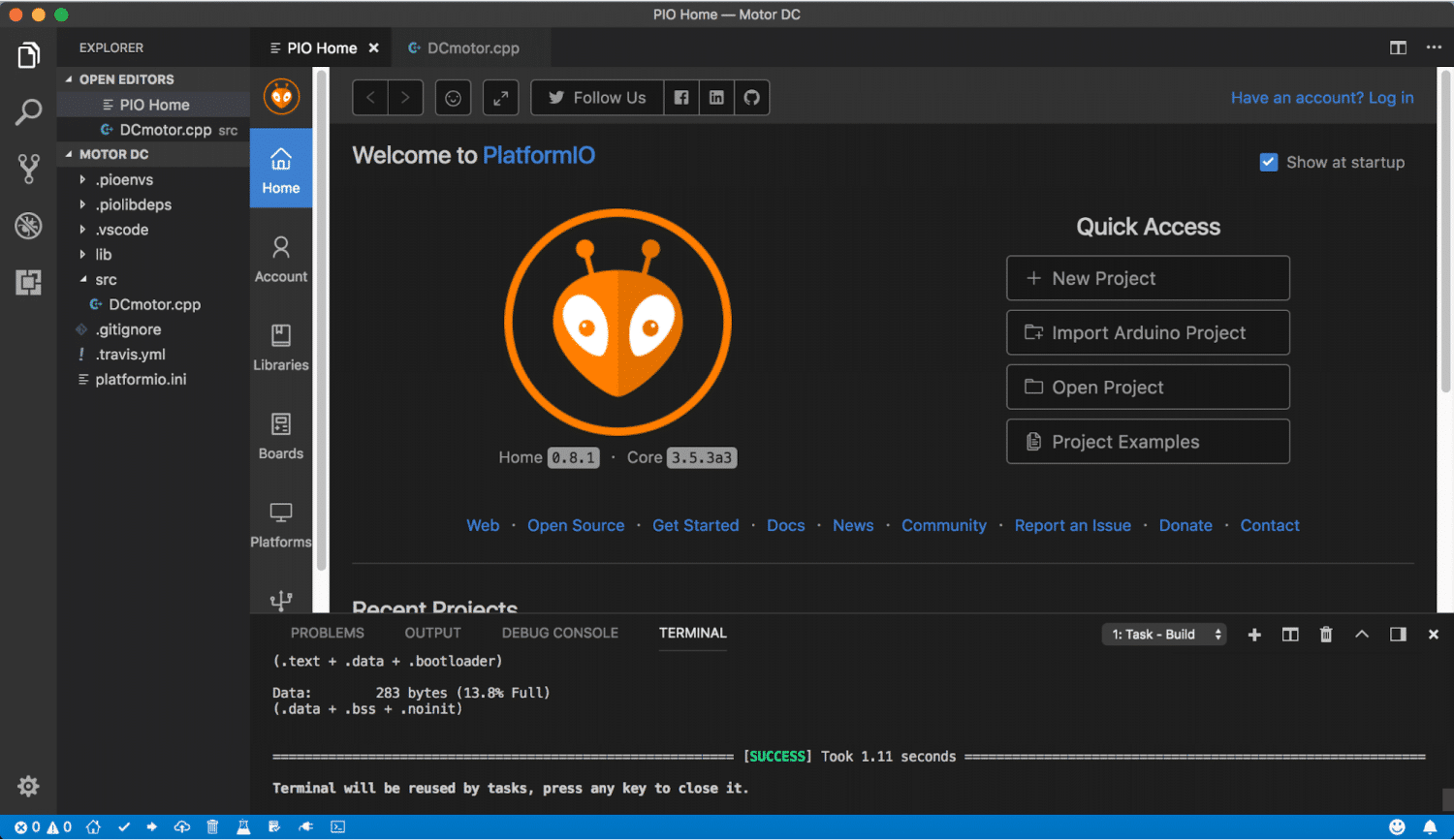

  1. Para começar, abra O VSCode e abra o PIO Home (Figura 7).



Abrindo a IDE para programação do Arduino UNO e Adafruit Motorshield
Figura 7: Abrindo a plataforma.

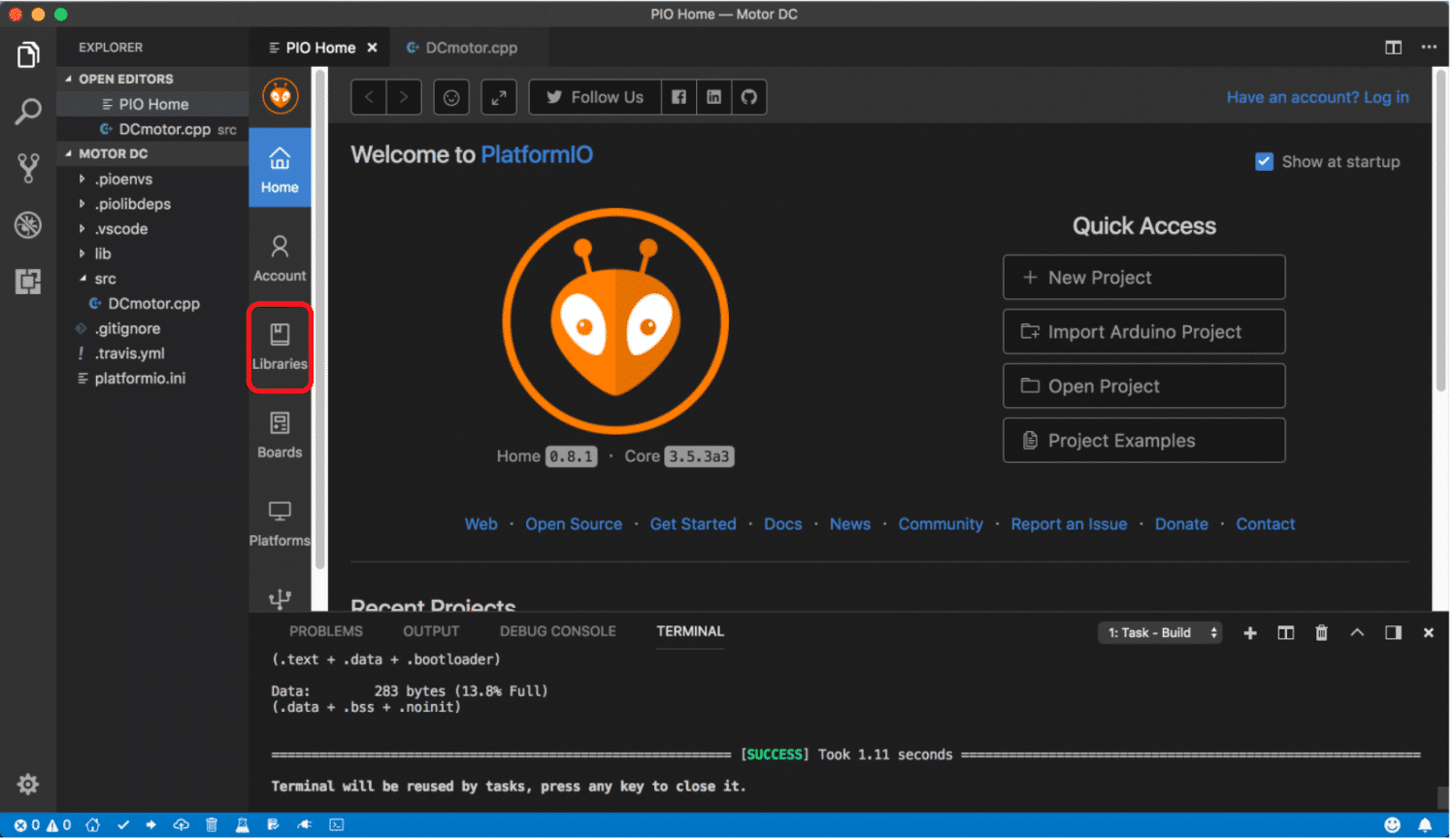

2. Já na IDE, clique em Libraries, do lado esquerdo esquerdo do ícone do PlatformIO (Figura 8).



Libraries
Figura 8: Libraries.



3. Digite no campo de busca "Adafruit Motor Shield V2 Library". Clique na biblioteca, então clique em "Install" (Figuras 9 e 10).



Selecionando a biblioteca.
Figura 9: Selecionando a biblioteca.
Instalando a biblioteca.

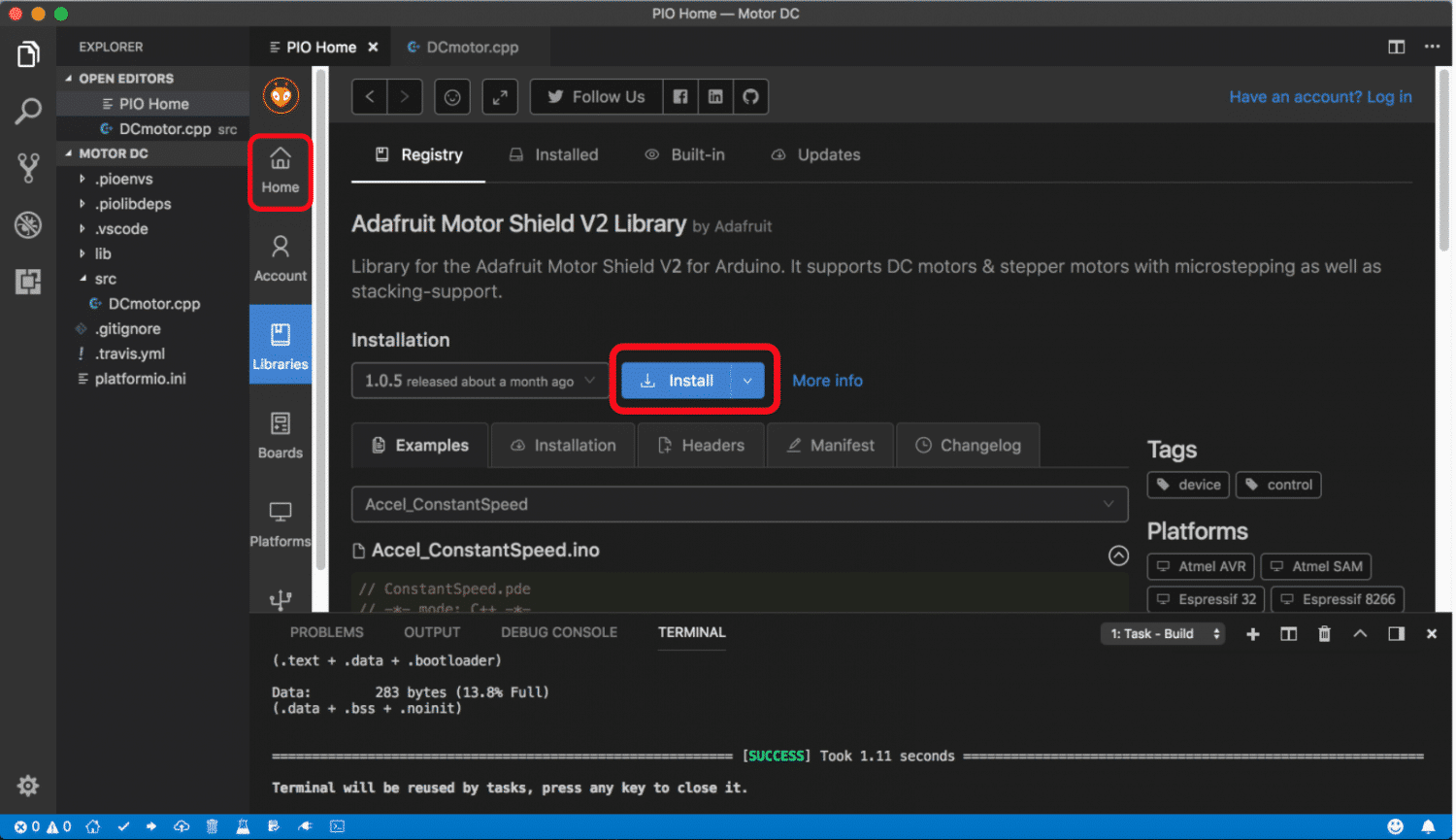

Figura 10: Instalando a biblioteca.



4. Clique então em "Home" para voltar à página inicial. Após isso, clique em "New Project" para criar um novo projeto. Crie um com Arduino Uno (Figura 10).



5. Vá até o arquivo main.cpp (no meu projeto mudei o nome para DCmotor.cpp): Vamos começar a programar (Figura 11)!



6. Comecemos fazendo a inclusão de mais duas bibliotecas além do Arduino.h: Wire.h e Adafruit_MotorShield.h. A primeira permite a comunicação com dispositivos I2C e a segunda é especializada para o uso do Motor Shield (Figura 11).



7. Agora vamos declarar AFMS através do comando:





e declarar o motor através do comando:





O 4 se refere ao local da placa no qual os jumpers foram inseridos (Figura 11).



8. Digitemos, em void setup():





Este comando estabelece a frequência padrão; no caso, 1,6 Hz. Abaixo colocamos a função:





Isso diz a respeito da velocidade, que pode ir de 0 a 255. Escolhi 150 no caso (Figura 11).



9. Logo após, inserimos os comandos:





10. Pronto! Agora é só passar a programação para a placa clicando na setinha no canto inferior esquerdo do monitor (Figura 11).



Arduino UNO e Adafruit Motorshield

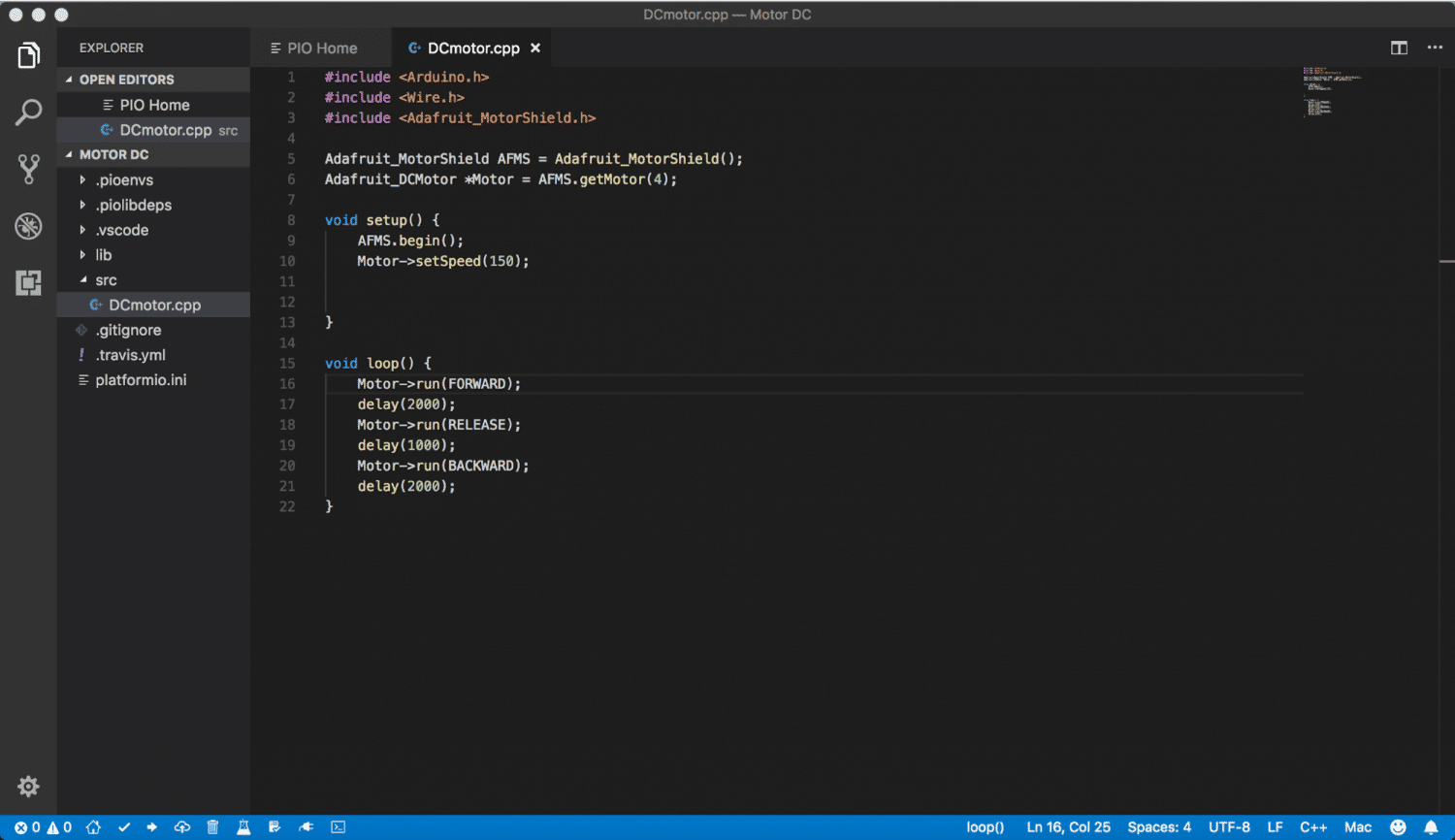

Figura 11: A programação.







Conclusão



Agora que você já aprendeu a usar motores DC com um Motor Shield, poderá montar carrinhos muito melhores com Arduino e mais rapidamente. Por último, gostaria de lembrar que os códigos usados neste e em todos os meus outros artigos podem ser encontrados no meu Github. Aproveite e me siga!
