Módulo Wi-Fi Microchip WFI32 – Crie produtos conectados ao Wi-Fi

A Microchip lançou o Módulo Microchip WFI32 para ajudar a acelerar a concepção de produtos conectados. Confira suas características nesse artigo.
wfi32

A popularidade de produtos conectados a internet está aumentando em todos os setores da economia. Em diversas áreas, sistemas e hardware conectados permitem conveniência e facilidade, através de monitoramento utilizando sensores. E, com isso, a demanda para que o produtos sejam seguros e confiáveis e para que cheguem rápido ao mercado também aumenta.

Para ajudar a acelerar a concepção de produtos conectados e, assim, diminuir o time-to-market para o lançamento de novos produtos seguros, a Microchip lançou um módulo de fácil integração para projeto de sistemas embarcados que precisam estar conectados a rede Wi-Fi, o Módulo Microchip WFI32. Este módulo é altamente integrado, seguro e confiável, com um microcontrolador PIC de 32 bits embarcado no módulo, com características industriais com diversas opções de periféricos.

A vantagem desse módulo reside na possibilidade de utilizar o microcontrolador de 32-bits para, além de funcionar como transceptor sem fio Wi-Fi, comandar a aplicação. O microcontrolador PIC pode ser programado com as ferramentas da Microchip, em especial o MPLAB Harmony, e controlar toda a aplicação e periféricos. Esse é um diferencial deste módulo que possibilita uma maior integração e lista de materiais mais enxuta por conta dessa possibilidade de programação e adequação ao produto.

Características de Hardware do Microchip WFI32

O módulo WFI32E01 possui as seguintes características de hardware:

  • Microcontrolador com core MIPS32-bit (microcontrolador da série PIC32MZW1), que pode operar em frequência de até 200 MHz utilizando cristal externo
  • 1 MB de Memória Flash;
  • 256KB de Memória SRAM;
  • 64KB de Memória RAM;
  • Comunicação Full-speed USB;
  • Comunicação CAN e CAN-FD;
  • Comunicação Ethernet 10/100 MAC;
  • Conversor Analógico Digital de 12-bits;
  • 6 entradas de CVD touch screen;
  • 3 UARTs;
  • 3 canais para comunicação I2C;
  • 2 canais para comunicação SPI;
  • 37 Entradas e Saídas – GPIOs.

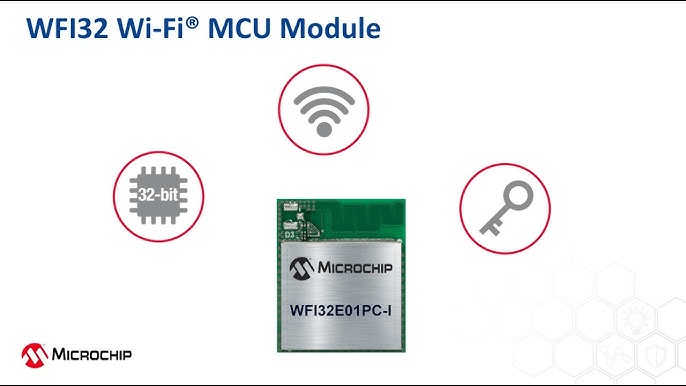

Microchip WFI32
Figura 1 – PIC32 WFI32

O módulo possui as seguintes características específicas do Módulo Wi-Fi:

  • Single-band 2.4 GHz 802.11b/g/n;
  • Protocolos seguros suportados para comunicação Wi-Fi: WPA/WPA2/WPA3, TLS, SSL;
  • Suporte para operação tipo AP, STA, SoftAP, modo direto Wi-Fi;
  • Acelerador de hardware criptografado opcional;
  • Tipo de Antena: PCB (para os modelos WFI32E01PE-I e WFI32E01PC-I) ou uFL (para os modelos WFI32E01UE-I ou WFI32E01UC-I);

Programação e conexão em Plataformas de Nuvem

Para programação do transceptor Wi-Fi, a Microchip disponibiliza uma stack de software para implementação dos padrões WPA/WPA2/WPA3, TLS, SSL. Para conexão remota, o módulo apresenta um possibilidade de identidade única e verificável (possui uma chave privada única e invisível) para acesso ao cloud de forma segura. A Microchip também disponibiliza uma série de bibliotecas de software (HAL) para o microcontrolador da série PIC32MZW1, para a programação de periféricos no MPLAB Harmony.

O módulo permite fácil e segura integração com três plataformas de Nuvem reconhecidas pelo mercado: Google Cloud, Amazon AWS e Microsoft Azure. No site da Microchip é possível encontrar exemplos para controlar o módulo com voz, utilizando a Alexa da Amazon, com a placa de desenvolvimento disponível para esse módulo, a PIC32 WFI32 Curiosity Board (veja detalhes abaixo).

Certificações do Microchip WFI32

Para projeto de hardware, o módulo já possui certificações IC, CE e FCC, que possibilita uma maior segurança para a certificação do produto que for desenvolvido utilizando esse módulo.

Confira o vídeo abaixo, disponível no canal da Microchip, com mais informações sobre o módulo WFI32:

Plataforma de desenvolvimento – Kit de Avaliação PIC32 WFI32 Curiosity Board

A placa PIC32 WFI32 Curiosity Board (EV12F11A) foi desenhada para permitir um primeiro contato com o módulo Wi-Fi da Microchip WFI32 e experimentar a performance desse módulo. Uma série de exemplos está disponível no site da Microchip, incluindo a utilização de controle de voz com a Amazon Alexa.

Microchip WFI32
Figura 2 – PIC32 WFI32 Curiosity Board

A placa possui as seguintes características de hardware:

  • Módulo WFI32E01 montado em uma placa separada (WFI32E01 Carrier Board), que se conecta ao Kit;
  • Memória Flash externa SPI de 32-Mb;
  • Conector mikroBUS™ para utilização de placas da MikroElectronika Click Boards;
  • Suporte a placas Microchip Ethernet PHY Daughter Boards;
  • Dois Leds;
  • Conectores USB para alimentação e Debug;
  • Conector de Expansão para GPIO;
  • Sensor de Temperatura;
  • Header de 20 Pinos XPRO;
  • Conector para Programação In-Circuit Serial ProgrammingTM (ICSP) e Debugging.

Veja abaixo o diagrama de conexões desta placa tirado de seu datasheet:

Microchip WFI32
Figura 3 – PIC32 WFI32 Curiosity Board – Diagrama de Conexões

Para mais informações sobre o módulo Microchip WFI32, acesse o site da Microchip que concentra as informações sobre os módulos Wi-Fi: link

Para mais informações sobre a placa de avaliação com o módulo Microchip WFI32, o Kit de Avaliação PIC32 WFI32 Curiosity Board, e para aplicações utilizando essa placa, acesse o link

Quer saber mais? Entre em contato com a Artimar e esclareça suas dúvidas, ou deixe um comentário no texto logo abaixo.

Saiba mais

Linha de Microcontroladores Microchip PIC24F GU/GL

Família de microcontroladores Microchip AVR® DA

Microchip lança nova placa que conecta facilmente ao Google Cloud IoT

Fonte da imagem de destaque: Artimar

Fonte das demais imagens: Microchip
