Módulo Transmissor FM com Microfone e Conexão USB

Módulo Transmissor FM

Nas minhas fuçadas pela internet, encontrei um módulo que me chamou a atenção, transmissor FM com entrada USB, microfone, P2, além de display LCD para sintonia de frequência, volume e interrupção na transmissão.



Esse módulo é facilmente comprado no ebay por menos de 6 dólares e é encontrado com a seguinte descrição: DSP PLL 87-108MHz Digital Wireless Microphone Stereo FM Transmitter Module Board.



Módulo Transmissor FM



Principais características



  • Potência de saída: 100 mW
  • Resposta em frequência do microfone: 50 Hz - 18 KHz
  • Frequência de transmissão: 87,0 MHz - 108,0 MHz
  • Modo modulação: padrão para rádio FM
  • Canais: LINE / USB (estéreos), MIC (mono)
  • Ruído equivalente: >30 dB (próximo à qualidade de CD)
  • Tensão de alimentação: DC 3,0 V - 5,0 V
  • Consumo de corrente: 35 mA
  • Antena de transmissão: telescópica com 75 cm
  • Distância de transmissão: até 100 metros com antena
  • Tamanho: 26,5 x 49mm





Modos de funcionamento:



USB



Neste modo basta conectar um cabo USB com conector Micro USB Tipo B (igual de celular) ao módulo e a outra extremidade do cabo ao computador. Não precisa usar nenhuma fonte externa, o computador alimentará o módulo pelo cabo USB.



Como acontece com todo dispositivo USB conectado ao PC, ele será reconhecido e os drivers instalados (isso é automático).

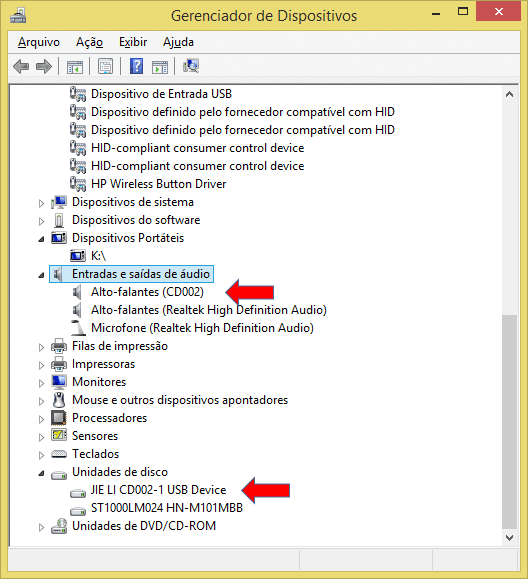

Resultado após o reconhecimento:



Para testar é bem simples:

  • Ligue seu aparelho de som e procure por uma frequência sem nenhuma estação.
  • Ajuste a mesma frequência no módulo pressionando as chaves FRE- e FRE+.
  • Abra seu player favorito no computador e selecione a saída de áudio como demonstrado na figura a seguir.



  • Por último, reproduza alguma música.



O mesmo vale para uso do microfone de PC.



LINE



O modo LINE é semelhante ao anterior, porém você precisa de um cabo P2-P2 para ligar seu PC/celular ao módulo. Neste caso, é necessário o uso de uma fonte de alimentação externa com tensão entre 3 e 5 volts.



A figura abaixo monstra bem todas a ligações:



Módulo Transmissor FM

Microfone



Neste modo basta alimentar o módulo com uma fonte externa (não usar a entrada USB) e pronto, o áudio capturado pelo microfone já será transmitido em FM na frequência selecionada.





Aplicações



Os modos USB e LINE podem ser utilizados para transmitir suas playlists diretamente para um aparelho de som mais potente e organizar sua festa ou evento.



O modo Microfone pode ser utilizado para criar uma baba eletrônica de baixíssimo custo. Coloque o módulo alimentado por uma pequena fonte no quarto do bebe e sintonize seu rádio relógio (por exemplo) na frequência do módulo, sempre que o bebe chorar você vai escutar.



Outra aplicação legal usando o modo Microfone é a criação de um karaokê caseiro.





Demonstração



Preparei um vídeo com a demonstração de seu funcionamento, que está disponível no YouTube.







Conclusões e considerações



Apesar desse módulo ser muito interessante, ele deve ser utilizado apenas para protótipos ou hobby. Lembre-se, no Brasil qualquer equipamento comercial que utilize rádio frequência é preciso passar por homologação da Anatel ($$$).



Existem muitos outros módulos semelhantes a esse na internet a preços bem convidativos, mas acho que esse é um dos mais legais.



Tome cuidado ao utilizar rádio frequência, lembre-se, você está transmitindo informações que podem ser recebidas por qualquer rádio FM no raio de alcance do seu transmissor.





Link utilizado para compra do módulo.
