Conheça o Módulo tipo ABZ LoRa da Murata

ABZ LoRa

O módulo tipo ABZ LoRa da Murata é um módulo sem fio de rede de área ampla (LPWAN) de baixa potência que suporta o protocolo sem fio LoRaWAN de longo alcance. O módulo mede apenas 12,5 x 11,6 x 1,76 mm e está alojado em um invólucro blindado de metal. O módulo inclui um transceptor sem fio de espectro espalhado Semtech SX1276 de alcance ultra longo e um microcontrolador STM32L0, um ARM Cortex-M0+ de 32 bits da STMicro.

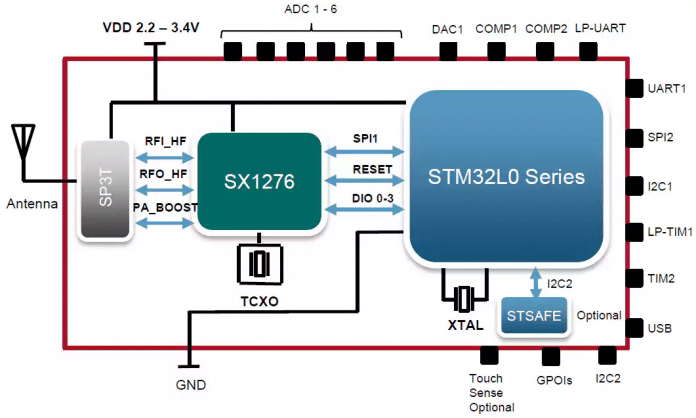

Diagrama de blocos do ABZ LoRa
Figura 1 – Diagrama de blocos do ABZ LoRa

A Murata juntou-se à LoRa Alliance™, uma associação sem fins lucrativos de membros que acreditam que a era da internet das coisas é agora. A Murata trabalhou para projetar um módulo LoRaWAN de baixo custo, e pequeno fator de forma, capaz de suportar uma ampla gama de sensores. Este novo módulo sem fio deve ajudar a aumentar a adoção da plataforma LoRaWAN em todo o mundo e torná-la o padrão para LPWANs que suportam aplicativos IoT de baixa potência.

Aplicações típicas para este módulo incluem medição remota inteligente, vestíveis (wearables), rastreamento, M2M e nós de internet das coisas (IoT). Acomodando uma ampla gama de temperaturas, o módulo pode operar de -40 a +85° C.

Características do módulo tipo ABZ LoRa da Murata

  • Possui TCXO integrado com características térmicas robustas de baixa deriva térmica e uma fonte de clock precisa para o transceptor de RF;
  • Um ADC e até 18 GPIOs oferecem muita flexibilidade para conectar sensores, interruptores e LEDs de status;
  • Aprovações regulamentares de rádio pré-certificadas para operar no espectro industrial, científico e médico (ISM) de 868 e 915MHz na maioria das regiões geográficas do mundo;
  • A potência de saída normal é de +14dBm, mas uma função de aumento de potência (PA) pode ser selecionada para aumentar a saída de RF para + 20dBm visando aplicações de longo alcance;
  • A comunicação de periféricos com o módulo pode ser conseguida através de interfaces UART, SPI ou I2C;
  • O módulo é alimentado a partir de tensões de 2,2 a 3,6 VCC;
  • MCU inclui 192 kB de memória flash e 20kB de RAM;
  • O elemento seguro STSAFE é opcional e pode ser incorporado na MCU para melhorar os recursos de segurança da rede.

Aplicações

  • Medição inteligente;
  • Wearables (vestíveis);
  • Rastreamento;
  • M2M e de internet das coisas (IoT).

Para mais detalhes acesse: Murata Type ABZ LoRa Module

(*) este post foi patrocinado pela MOUSER ELECTRONICS
