Módulo Tiny RTC I2C – Parte 2

i2c
Este post faz parte da série Módulo Tiny RTC I2C. Leia também os outros posts da série:

Dando continuidade ao nosso estudo do Módulo Tiny RTC I2C que começamos na nossa "Parte 1", vamos analisar a memória EEPROM AT24C32. Também vamos entender como funciona a bateria do RTC e faremos nosso primeiro teste de comunicação com esse dispositivo, através de um Arduino Uno.

Esta série foi desenvolvida com o hardware oferecido pelo loja FILIPEFLOP, a qual foi fundamental para o desenvolvimento deste projeto, pois sem o auxílio do hardware, o projeto se tornaria inviável.

logoFF

Memória EEPROM AT24C32

No artigo anterior vimos que é possível utilizar parte da memória RAM do RTC DS1307 para armazenar dados. No entanto, trata-se de uma memória volátil. Uma vez que a bateria (VBat) e a alimentação (VCC) não estejam presentes, os dados são perdidos.

Para armazenar informações de maneira indefinida, é necessário o uso de uma memória não volátil, uma EEPROM. Como nosso sistema utiliza um barramento de comunicação I2C, foi adotado o uso de uma memória AT24C32. Essa memória possui uma série de características vantajosas para nosso sistema, entre elas:

  • 4.096 Bytes ( 32KBits) de dados;
  • Alto número de cíclos de gravação, até 1.000.000;
  • Alimentação de 2,7V até 5,5V (para AT24C32N-SU27).

Como vimos na comunicação I2C, cada dispositivo possui um endereço específico. Dessa forma, compartilhando o barramento de comunicação sem causar colisão na troca de dados. Vimos também que o endereço base para o RTC DS1307 é 68h (110.1000b).

Tiny RTC: Esquema do AT24C32.
Figura 1: Esquema do AT24C32.

Para a memória AT24C32, o endereço base da comunicação é 50h (101.0000b). No entanto, os 3 bits menos significativos são separados para o endereço de mais de uma memória desse tipo no mesmo barramento(101.0[A2][A1][A0]). Dessa forma, os 7 bits de endereços são separados da seguinte forma:

Endereço A[2:0C]Endereço I2C
00050h
00151h
01052h
01153h
10054h
10155h
11056h
11157h

Para o nosso caso, a memória já possui os endereços A[2:0] ligados ao GND, mantendo o valor 000b. Dessa forma, o endereço de acesso a esse dispositivo será sempre 50h. Imaginando que exista a necessidade do uso de mais de uma memória de mesmo tipo, é possível fazer a ligação de mais dispositivos nesse barramento, uma vez que o endereço seja alterado para outro valor, conforme indicamos acima.

Esse dispositivo também possui um pino para proteção contra gravação, trata-se do Write Protect (WP). Seu funcionamento é bastante simples, uma vez esse pino ligado em 1 (VCC) todo o processo de gravação é desabilitado. No entanto, a leitura funciona normalmente. Para que sejam aceitos comandos de gravação, este pino precisa estar e 0 (GND).

Internamente, ele possui um resistor de pull-down ligando o WP em 0. No entanto, no nosso módulo ele está ligado diretamente na linha de GND, garantindo que a memória sempre esteja permitindo a escrita de dados.

Bateria

Como dissemos no artigo anterior, esse módulo já possui uma bateria integrada. Trata-se da bateria LIR2032, uma bateria de recarregável de Lítio Ion com capacidade típica de 35mAh.

É importante perceber que há diferenças de alimentação entre o RTC DS1307 e a bateria LIR2032, e o circuito ganhou uma complexidade interessante para analisarmos. Primeiramente, nosso RTC está preparado para receber no pino VBat uma tensão de bateria entre 2,0V e 3,5V, conforme seu datasheet.

Essa bateria pode ter uma faixa mais extensa de tensão, podendo variar entre 3,0V (completamente descarregada) e 4,2V (completamente carregada). A diferença é grande e a adaptação é necessária. Para tanto, o seguinte circuito foi adotado.

Circuito de carga e descarga da bateria LIR2032.
Figura 2: Circuito de carga e descarga da bateria LIR2032.
  • Analisando o processo de descarga:



Durante o processo de descarga,  divisor de tensão manterá a tesão VBat dentro dos limites esperados pelo RTC e que não haverá fuga de corrente para VCC, impedido por D1. Apesar dessa afirmação, vamos comprovar esse funcionamento através de um pouco de matemática. Vamos adotar o pior caso para o sistema, com a corrente exigida pelo DS1307 como a máxima indicada em seu datasheet, IBat=800nA. Do outro lado, o pior caso para essa corrente seria um consumo 0A.

Sabemos também que a tensão da bateria pode variar entre 4,2V (bateria carregada) e 3,0V (bateria descarregada). Os piores casos são dados pela tesão mínima e máxima. A tensão mínima é dada quando a bateria está completamente descarregada e o RTC está consumindo a máxima corrente de VBat. Já a tensão máxima é dada na situação oposta, quando a bateria está completamente carregada e o RTC está consumindo a menor quantidade de corrente possível em VBat. Nessas condições temos que:

Para VBT1=3,0V e IBAT=800nA, e sabendo que:
[math]I_{R6}=I_{R4}+I_{BAT}[/math](Eq.1)
[math]V_{BT1}=V_{R6}+V_{R4}[/math](Eq.2)

Temos que:
[math]I_{R6}=I_{R4}+800nA[/math](Eq.3)
[math]V_{BT1}=V_{R6}+V_{R4}[/math](Eq.4)

Logo:
[math]3,0=510*10^3*I_{R6}+1,5*10^6*I_{R4}[/math](Eq.5)

Substituindo Eq.3 em Eq.5:
[math]3,0=510*10^3*(I_{R4}+800*10^{-9})+1,5*10^6*I_{R4}[/math](Eq.6)
[math]3,0=510*10^3*I_{R4}+510*10^3*8*10^{-7}+1,5*10^6*I_{R4}[/math](Eq.7)
[math]2.010*10^3*I_{R4}=3,0-0,408[/math](Eq.8)
[math]I_{R4}=1,28955{\mu}A[/math](Eq.9)

Sabendo que VR4=VBAT, temos:
[math]V_{R4}=R4*I_{R4}[/math](Eq.10)
[math]V_{R4}=V_{BAT}=1,5*10^6*1,28955*10^{-6}[/math](Eq.11)

[math]V_{BAT}=1,93433V[/math](Eq.12)

Logo, quando a bateria estiver completamente descarregada e caso o RTC esteja consumindo a máxima corrente, a tensão da bateria será de 1,93V.

Do outro lado, temos VBT1=4,2V e IBat=0A.
Não havendo corrente em [math]I_{BAT}[/math], [math]R_{4}[/math] e [math]R_{6}[/math] passam a trabalhar apenas como divisores resistivos. Nessas condições, temos que:
[math]V_{BAT}=\frac{(V_{BT1}*R_{4})}{(R_{4}+R_{6})}[/math](Eq.13)
 [math]V_{BAT}=\frac{(4,2*1,5*10^6)}{(1,5*10^6+510*10^3)}[/math](Eq.14)
[math]V_{BAT}=\frac{6,3*10^6}{2.010*10^3}[/math](Eq.15)

[math]V_{BAT}=3,13433V[/math]  (Eq.16)

Dessa forma, sabemos que a tesão sobre o pino VBAT ficará entre 1,93V e 3,13V, garantindo que a tensão nunca supere os 3,5V limites para este pino do DS1307.

  • Carregador de Bateria LIR2032

O processo de carga dessa bateria é dada através de R5 e D1, e temos que a corrente máxima de carga é de 35mA. Dessa forma, mesmo que a bateria esteja completamente descarregada, ou mesmo tenha entrado em curto-circuito, a corrente máxima sobre esse componente será de:

[math]I_{CARGA}=\frac{V_{CC}-V{D1}}{R_{5}}[/math](Eq.17)
[math]I_{CARGA}=\frac{5,0-0,7}{200}=\frac{4,3}{200}[/math] (Eq.18)

[math]I_{CARGA}=21,5mA[/math](Eq.19)

No entanto, para o processo de carga, realizamos um teste prático. Fizemos uma série de medidas sobre a bateria e os componentes de sua periferia. Durante o processo de carga, a tensão sobre D1=0,646V. Os valores dos resistores eram de:

R5=199,8Ohms

VCC=5,21V

Observamos os seguintes dados:

Tempo (min)VBat (V)IBat (mA)
02,6834,050
602,8003,250
1202,8383,000
1802,8712,800
2402,8772,750
3002,9172,500
3602,9522,300

À partir dessas informação, traçamos dois gráficos. O primeiro apresenta a tensão sobre a bateria no decorrer do tempo. Percebemos que a bateria estava bastante descarregada no início do processo.

Tiny RTC: Gráfico da tensão da bateria durante a carga.
Figura 3: Gráfico da tensão da bateria durante o processo de carga.

Para este segundo gráfico, traçamos a corrente demandada pela bateria durante o processo de carga. É possível perceber que mesmo com a bateria bastante descarregada a corrente ficou longe do limite máximo de 21.5mA.

Gráfico da corrente de carga.
Figura 4: Gráfico da corrente de carga.

É possível verificar a tensão da bateria através do sinal BAT, que está presente no P1.1 do barramento externo. É conveniente colocar um buffer para minimizar fugas de correntes da bateria. Para maiores detalhes desse circuito, dêem uma olhada no artigo Buffers e Seguidores de Tensão.

Tiny RTC: Acesso à tensão da bateria através do sinal BAT
Figura 5: Acesso à tensão da bateria através do sinal BAT.

Exemplo de Acesso ao RTC

Nesse teste vamos fazer a montagem necessária para a comunicação com o RTC. Neste momento não vamos acessar nenhuma outra característica do dispositivo. O objetivo disso é simplificar a comunicação para ficar claro o processo de comunicação.

  • Esquema de Ligação

Para realizar um teste inicial com o módulo RTC, precisamos apenas da alimentação e da comunicação I2C. Esses sinais bastarão para esse exemplo. Lembre-se que o módulo já contém os resistores de pull-up necessários. Assim, nenhum outro componente externo é necessário.

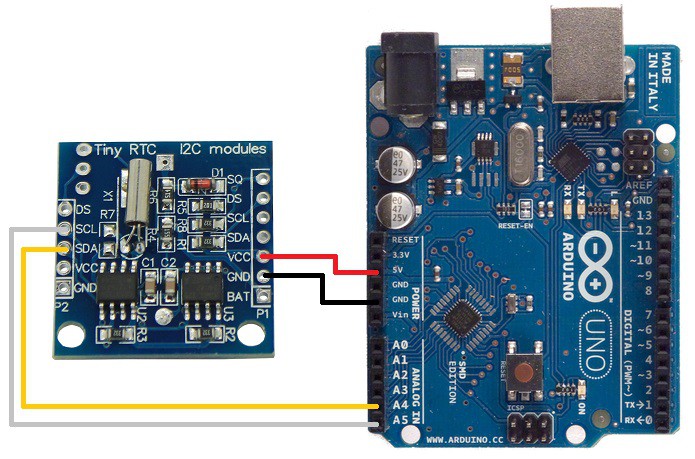

Esquema de ligação entre o Módulo Tiny RTC I2C e o Arduino UNO.
Figura 6: Esquema de ligação entre o Módulo Tiny RTC I2C e o Arduino UNO.

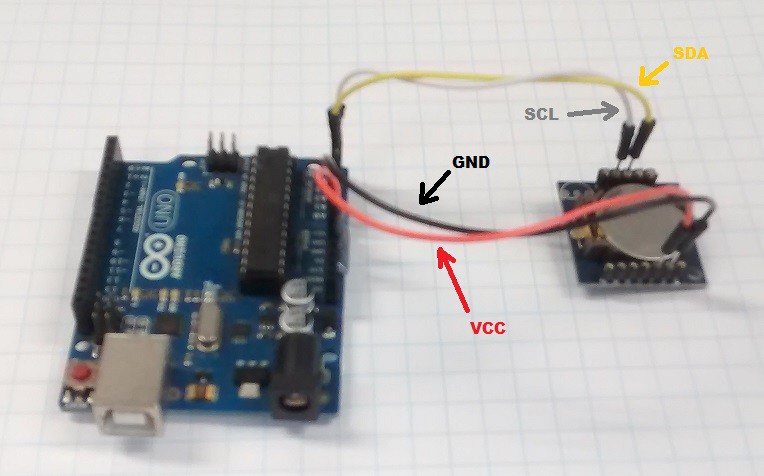

Para essa ligação, foi utilizado o "Kit Jumper Macho-Macho". As cores utilizadas foram exatamente as mesmas apresentadas no esquema. Dessa forma, a montagem foi idêntica ao apresentado.

Figura X:
Figura 7: Montagem para a realização dos testes.
  • Software para Comunicação

O software foi separado em duas partes. Na primeira inicializamos o RTC com a data 15/07/15 e com a hora 14:30:00. Como dito no primeiro artigo, o RTC DS1307 trabalha no formato BCD, o que significa que o dia 15 é dado pelo valor 15h (0001.0101b). O código é dado da seguinte forma:

É interessante reparar que o endereço passado é o 68h, conforme dito no artigo anterior. O primeiro byte enviado em seguida é o 00h. Trata-se do primeiro endereço de escrita, neste caso o registrador de segundos. O segundo byte é o valor a ser escrito nele. Como queremos que a contagem de segundos comece em 00, escrevemos o valor 00h.

O RTC é inteligente para incrementar o endereço do registrador automaticamente. Logo, o terceiro byte é o dado que desejamos escrever no endereço 01h, que foi incrementado automaticamente. Isso acontece até o byte de ano com o valor 15h, que desejamos escrever no endereço 06h.

Para a execução principal do sistema, dada em loop(), fazemos a leitura da data e hora e apresentamos no terminal serial. O código é dado por:

O ponto principal da comunicação se dá entre as linhas 14 e 23. Perceba que a comunicação endereça o dispositivo (68h) e escreve o valor 00h. Esse primeiro byte é o endereço do registrador interno de segundos.

Se continuássemos a escrever faríamos como no setup() que configuramos o dispositivo. No entanto, queremos ler. Logo, com o registrador interno escrito, terminamos a comunicação e começamos o processo de leitura. Isso acontece na linha 18 com Wire.requestFrom( 0x68 , 7 ). Nessa instrução estamos dizendo que desejamos ler 7 bytes do dispositivo 68h.

  • Resultado

Podemos observar essa comunicação na imagem abaixo:

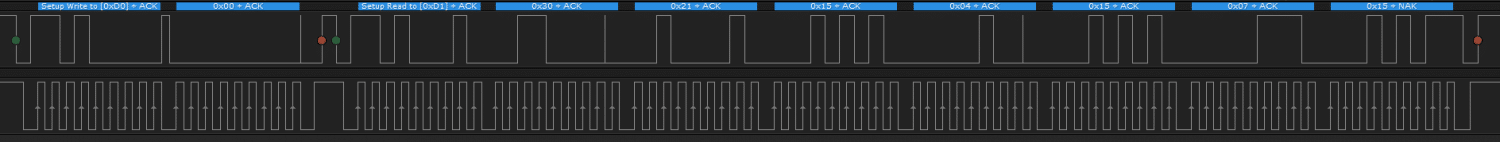

Sinais de comunicação I2C com o RTC DS1307.
Figura 8: Sinais de comunicação I2C com o RTC DS1307.

Observe que a primeira linha é a comunicação SDA, e a segunda linha é o clock SCL. A indicação de StartBit é dada pelo círculo verde, enquanto o StopBit é dado pelo círculo vermelho. Na legenda em azul temos os dados da comunicação, onde é possível ver:

Write [0xD0]+ACK
0x00+ACK

Isso indica que foi iniciado uma comunicação de escrita para o endereço D0h. Se você estiver realmente acompanhando este artigo, vai perceber que o endereço não condiz com o 68h que falamos até agora. Na verdade o sistema está apresentado os 8 bits trocados, enquanto sempre falamos do endereço como sendo 7 bits. Dessa forma o valor D0h (1101.0000b) trata-se do endereço 68h mais a indicação de escrita 0 (110.1000+0b).

Logo depois vemos que a comunicação é terminada com um StopBit e recomeçada. No entanto, à partir de agora, trata-se de uma leitura. A legenda da imagem indica os valores trocados com:

Read [0xD1]+ACK
0x30+ACK
0x21+ACK
0x15+ACK
0x04+ACK
0x15+ACK
0x07+ACK
0x15+NAK

Exatamente da mesma forma, o endereço dado D1h é a composição do 68h com o bit de leitura 1. Assim, 1101.0001b é dado por 110.1000+1b.

Também sabemos que o endereço é incrementado automaticamente e começamos com o valor 00h. Dessa forma podemos dizer que os valores são:

RegistradorFunçãoValor
00hSegundos30h
01hMinutos21h
02hHoras15h
03hDia da Semana04h
04hDia do Mês15h
05hMês07h
06hAno15h

Dessa forma fica simples entender o significado dos valores. O ano possui apenas 2 dígitos, logo 15h significa 2015. O dia da semana começa com 1, que seria domingo, então 04h significa "quarta-feira". Para a hora, minuto e segundo, os valores 15h, 21h e 30h representam 15:21:30. O resultado disso podemos ver abaixo:

Tela de comunicação com os dados lidos do RTC DS1307.
Figura 9: Tela de comunicação com os dados lidos do RTC DS1307.

Referências

[1] - Fonte: http://www.filipeflop.com/pd-6b854-real-time-clock-rtc-ds1307.html?ct=&p=1&s=1
[2] - Fonte: http://www.atmel.com/images/doc0336.pdf
Figura 6 - Fonte: https://www.arduino.cc/en/uploads/Main/ArduinoUnoSmd450px.jpg
Crédito da Imagem Destacada: Módulo RTC Tiny I2C - FILIPEFLOP
