Módulo nRF52840 M.2 da Makerdiary

O módulo nRF52840 M.2, como o seu próprio nome diz,  é um módulo baseado no SoC nRF52840 da Nordic Semiconductor. Esse SoC traz um microcontrolador Cortex M4 operando a 64 MHz com um 1MB de flash e possui suporte a comunicação sem fio com os protocolo Bluetooth 5, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT e 2,4 GHz proprietário.

O módulo possui o form factor M.2 Key-E, também conhecido como Next Generation Form Factor (NGFF), que facilita a conexão ajudando a acelerar o desenvolvimento da sua aplicação IoT.

O módulo traz ainda uma memória flash QSPI de 64Mbit, LED RGB e conectores de antena U.FL/I-PEX MHF. Ele foi desenvolvido para aplicações de IoT como automação residencial, iluminação, periféricos de computador, etc.

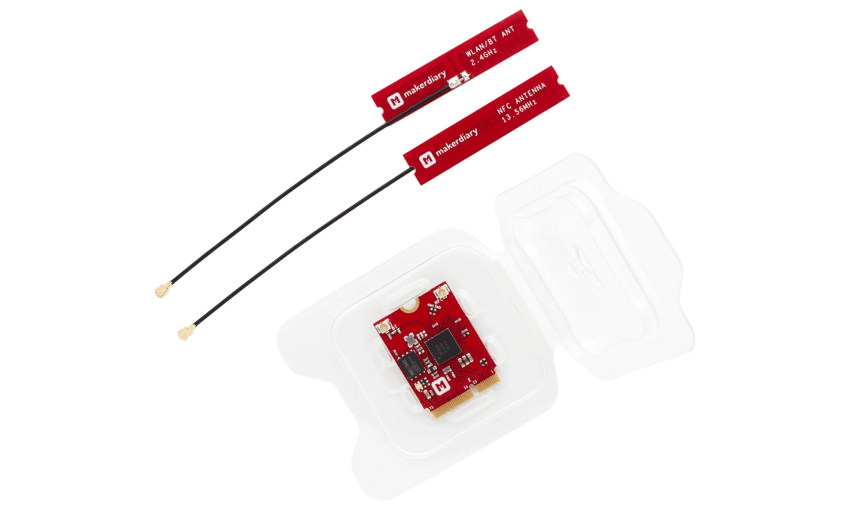

A figura a seguir exibe o módulo nRF52840 M.2:

módulo nRF52840 M.2

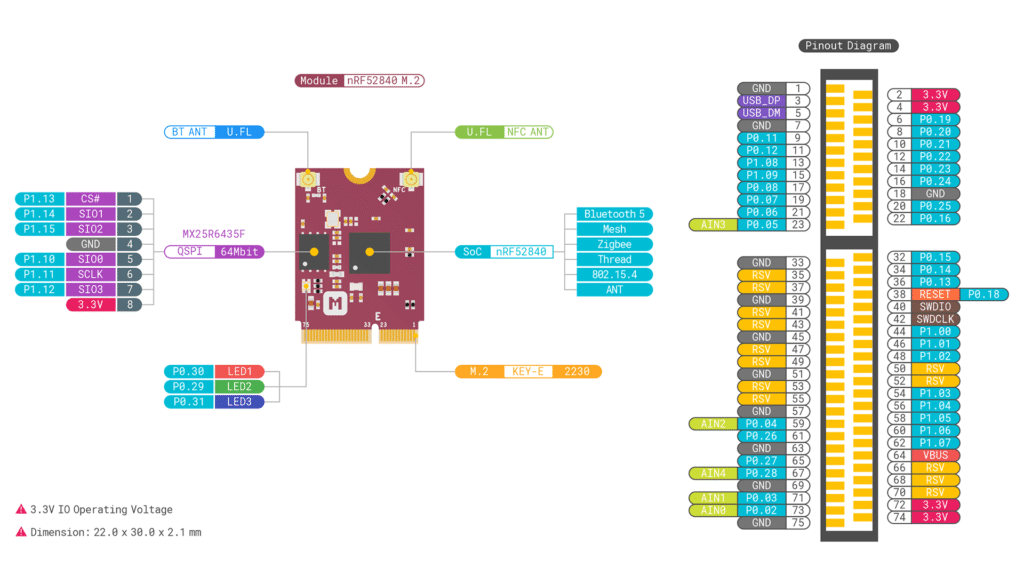

A figura a seguir exibe o pinout do módulo nRF52840 M.2:

módulo nRF52840 M.2

Resumo dos recursos do Módulo nRF52840 M.2

  • SoC nRF52840 Nordic Semiconductor
    • ARM Cortex-M4 com FPU @ 64 MHz
    • 1 MB Flash + 256 KB RAM
    • Bluetooth 5, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT e 2.4 GHz proprietário
    • ARM TrustZone® Cryptocell 310 Security Subsystem
    • Controlador USB 2.0 Full-speed integrado
    • Suporte para QSPI/SPI/TWI/I²S/PDM/QDEC/ADC
    • Suporte para tag NFC-A
  •  Form Factor M.2 Key-E
  • Memória flash QSPI de 64Mbit Ultra low power
  • LED RBG
  • Conector para antena U.FL/I-PEX MHF
  • Antenas de 2.4 GHz e NFC

Documentação do módulo nRF52840 M.2

A documentação do módulo está disponível em:

Você pode acessar os arquivos do projeto em:
