Módulo RN4871 – Uma solução Microchip simplificada para aplicações Bluetooth

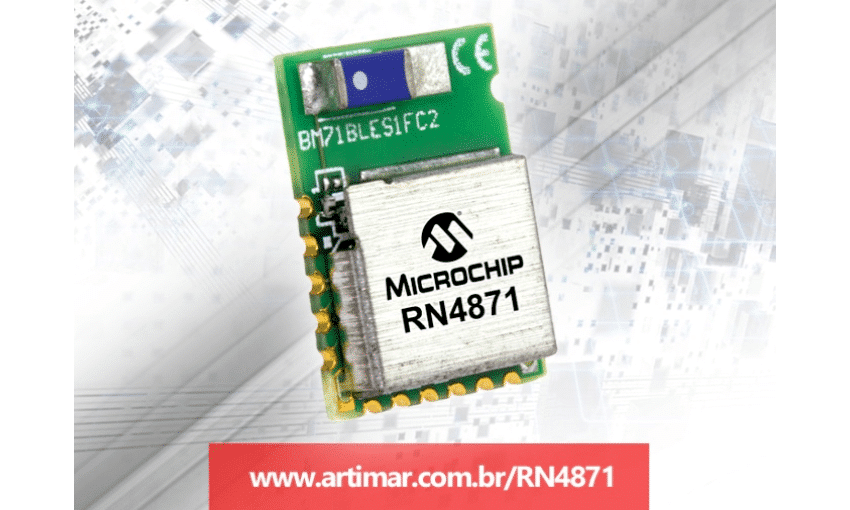

RN4871

O novo módulo integrado Bluetooth RN4871 da Microchip, foi projetado para uma fácil implementação em diversas aplicações e funciona como uma solução simplificada para aplicações Bluetooth®. É certificado como Bluetooth Smart com conectividade 4.2, e permite a inclusão da conectividade BLE em projetos com mínimo tempo de engenharia.

Características principais do módulo Bluetooth RN4871

  • Interface de comando ASCII – controla o módulo ao enviar comandos do MCU host via UART. Esses comandos podem controlar funções como conexão setup/teardown, acessa as características GATT (Generic Attribute Profile), leitura de status, etc. A UART pode operar em modo de comando para receber os comandos ASCII, modo de dados para extrair dados usando o serviço Bluetooth “UART Transparente”.
  • UART Transparente – é um serviço de GATT privado, que simplifica a transferência de dados em série pelos dispositivos Bluetooth Low Energy.
  • Serviços GATT customizados – o módulo RN4871 tem a capacidade definir mais de 5 (cinco) serviços GATT customizados públicos e 4 (quatro) privados. Cada serviço permite ter mais de 8 (oito) características; e todas as definições de serviço são salvas em configurações NVM (on-board Non-Volatile Memory).
  • Características de Script Embarcado – o RN4871 suporta a função de script e permite que o usuário escreva ASCII baseado em script e automaticamente execute a aplicação lógica através do script; isso permite que o módulo execute operações simples sem um host MCU.
  • Controle de Comando Remoto – permite que um dispositivo remoto acesse o modo de comando via link Bluetooth; para que isso seja possível, é preciso ativar primeiro a função de UART Transparente.

Para a leitura de dados Bluetooth Low Energy, a Microchip disponibiliza o app Bluetooth Smart Discover, disponível na Apple Store (www.artimar.com.br/redirects/itunes-app-bluetooth) e Play Store (http://artimar.com.br/redirects/play-app-bluetooth)

Exemplos de aplicações para RN4871

  • Dispositivos médicos e de saúde (medição de glicose, frequência cardíaca)
  • Atividades esportivas (pedomêtro, velocímetro)
  • Aplicações utilizando beacons (www.artimar.com.br/redirects/infoworld)
  • IoT (Internet of Things)
  • Controle Remoto (dispositivos de controle embarcado, controles de jogos)
  • Dispositivos e acessórios Wearables
  • Smart Energy
  • Controle Industrial

Características Gerais:

  • Bluetooth 4.2 com antena na PCB e 2 dBm de potência de transmissão
  • Frequência – 2.402 a 2.480 GHz
  • Método de modulação – GFSK
  • Antena de cerâmica
  • Interface – UART, AIO, PIO
  • Tensão de operação – 1.9V a 3.6V
  • Taxa de Transmissão Máxima (Transparent UART) – 10 kBps (iOS®9)
  • Capacidade de topologia Mesh
Diagrama de blocos RN4871
Figura 1 – Diagrama de blocos RN4871

É possível comprar o módulo na MicrochipDirect, a loja online da Microchip: www.artimar.com.br/redirects/rm118

Para saber mais sobre o módulo RN4871 da Microchip, acesse: www.artimar.com.br/RN4871

Para saber mais sobre o kit de avaliação RN4870-SNSR, acesse: www.artimar.com.br/redirects/rn487x

(*) esse post foi patrocinado pela ARTIMAR

Website | Veja + conteúdo

Aplicações Eletrônicas Artimar Ltda, ou somente Artimar como é conhecida no mercado, foi fundada em 1962 pelo Sr. Artur Rabner.
Seu intuito, foi trazer ao mercado brasileiro novos recursos e produtos que ajudassem o setor da indústria eletro-eletrônica brasileira a se desenvolver e sair do estado defasado ao qual se encontrava.
Esta crença e força de vontade consolidaram a estrutura de filosofia da Artimar, que continua viva até os dias atuais.
Hoje, a Artimar possui em seu line card várias empresas de diferentes segmentos da indústria eletro-eletrônica de alta tecnologia.
Portanto, são mais de 50 anos de tradição, parcerias e muitas novas amizades construídas, sempre buscando inovar, descobrir e desenvolver o mercado brasileiro de eletro-eletrônica.
