Modelos matemáticos das baterias

geometry 1023846 1920
Este post faz parte da série Modelagem matemática de baterias. Leia também os outros posts da série:

Os modelos matemáticos são essenciais para simular e controlar qualquer sistema que nos cerca. Ele descreve a dinâmica de algum sistema e permite realizar uma série de estudos e pesquisas. No caso da bateria, que é o foco dessa série de artigos, os modelos matemáticos são utilizados por exemplo, para simular uma descarga com alta corrente ou alta temperatura com a finalidade de entender melhor o comportamento do sistema. Certos tipos de experimentos são inseguros de serem realizados de forma prática, e é nesse sentido que os modelos matemáticos também ajudam os pesquisadores e desenvolvedores.

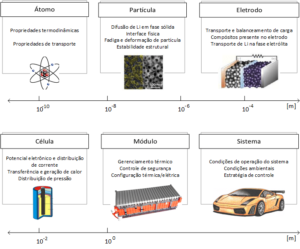

Vários fenômenos físicos (elétricos, eletroquímicos, térmicos e mecânicos) ocorrem em diferentes escalas em um sistema com baterias, desde a menor escala possível (átomo), até o sistema de aplicação da bateria (um veículo). A Figura 1 apresenta alguns dos fenômenos que ocorrem nas baterias e que podem ser modelados matematicamente.





escala de sistemas da bateria

Figura 1 – Fenômenos que ocorrem na bateria em diferentes escalas. Fonte: (adaptado de ABADA et al., 2015).



Três níveis podem ser considerados na modelagem da bateria:

  • No nível do material, são descritos os processos como por exemplo, a transferência de carga e a deformação de partículas;
  • No nível da célula, os fenômenos de transporte, termodinâmicos, térmicos, mecânicos e cinéticos são descritos com a finalidade de determinar o desempenho celular;
  • E no nível do pack, as células são consideradas iguais e seu comportamento é calculado de forma a considerar questões relacionadas à sua aplicabilidade em sistemas mais complexos (veículos, redes elétricas etc.).

É importante destacarmos que independentemente da escala em que o sistema se encontra, os desafios e a complexidade é basicamente a mesma.

Além das escalas, também podemos dividir os modelos matemáticos em dois grupos:

  • Os modelos empíricos, que são adaptados a dados experimentais com leis exponenciais, logarítmicas e trigonométricas, sem consideração direta de mecanismos físico-químicos. Esses modelos geralmente são fáceis de serem construídos e operam em velocidade computacional rápida. No entanto, uma vez que são adaptados aos dados medidos em condições específicas de operação, muitas vezes predizem mal o comportamento da bateria sob outras condições;
  • E os modelos analíticos que operam potencialmente em várias escalas e sob abordagens multidimensionais incluindo fenômenos químicos e eletroquímicos. Esses modelos podem prever com precisão o comportamento das baterias, porém, são mais complexos e possuem tempos computacionais muito elevados.

Descrever todos esses fenômenos com grande detalhe em um modelo matemático requer uma análise do custo benefício entre o nível de melhoria que esse modelo irá ocasionar e os custos extras com tempos e requisitos computacionais elevados. No próximo artigo, irei detalhar um pouco mais sobre as diferentes formas de representar matematicamente o comportamento de uma bateria.



REFERÊNCIAS:



ABADA, S. et al., Safety Focused Modeling of Lithium-ion Batteries: A review, Journal of Power Sources, França, Dezembro, 2015. Disponível em: <http://dx.doi.org/10.1016/j.jpowsour.2015.11.100>

Outros artigos da série

Tipos de modelos matemáticos >>
Licença Creative Commons Esta obra está licenciada com uma Licença Creative Commons Atribuição-CompartilhaIgual 4.0 Internacional.
