Nesse artigo vou apresentar os detalhes da MKR Vidor 4000, a primeira placa Arduino com FPGA.
Características da MKR Vidor 4000
A primeira placa Arduino com FPGA vem para democratizar e simplificar o uso de FPGAs. Possuirá um ambiente de desenvolvimento inovador que permitirá o desenvolvimento de uma ampla gama de aplicações em IoT.

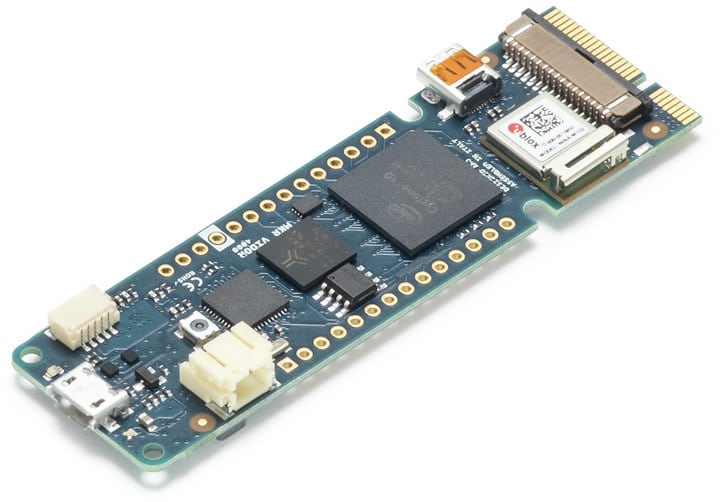

Figura 1 – Placa MKR Vidor 4000 vem com FPGA Intel Cyclone 10
Possui três processadores on-board: Um ARM Cortex M0 da família SAMD21, uma FPGA Intel Cyclone 10 e um módulo WIFI baseado em ESP32, o NINA-W102 da Ublox. Ela também possui um módulo de autenticação segura, o ECC508 da Microchip. Dessa forma, fornece segurança baseada em hardware e armazenamento de chaves, para conexão segura dos seus projetos à nuvem.
A FPGA contém 16K Logic Elements, 504 Kbit de RAM e 56 multiplicadores HW de 18×18 bits para DSP de alta velocidade. Cada pino pode alternar a mais de 150 MHz e pode ser configurado para funções como UARTs, (Q)SPI, PWM de alta resolução/alta frequência, codificador de quadratura, I2C, I2S, Sigma Delta DAC, etc. Ela pode ser usada para operações DSP de alta velocidade para processamento de áudio e vídeo.
A placa possui ainda SDRAM de 8 Mbyte embutida, Flash QSPI de 2 Mbyte (1MB para aplicações de usuário), conector Micro HDMI, conector de câmera MIPI, Wifi e BLE, pinagem da família de placas MKR e um conector MiniPCI Express com até 25 pinos programáveis pelo usuário.
O MKR Vidor 4000 estará disponível para compra na Loja Arduino a partir do final de junho desse ano.
Confira o video feito por Massimo Banzi introduzindo a placa:
Outro vídeo feito pelo Hackaday durante a Maker Faire:
O lançamento de uma placa Arduino com FPGA, oficializa a era de placas makers com FPGAs, como as inciativas que já vimos por aqui:
