Microsoft Azure Sphere e Azure Sphere MT3620 Development Kit

Microsoft Azure Sphere



A Microsoft, MediaTek e Seeed Studio estão trabalhando juntos para trazer uma solução segura para IoT, utilizando a plataforma Azure Sphere da Microsoft. Fabio Souza publicou sobre essa novidade neste link do Embarcados.



O Azure Sphere foi pensado em cima de três principais pilares:

  • Silício e dispositivo: Segurança e conectividade pensada já no design de hardware, além de mais autonomia e poder de processamento na placa do dispositivo IoT.
  • Software: Sistema Operacional do dispositivo construído de forma segura.
  • Containers de aplicação seguras.
  • Serviços de cloud protegidos no dispositivo.
  • Nuvem: Segurança em serviços de nuvem.
  • Updates de software - FOTA.
  • Detecção de falhas e de possíveis ameaças ao sistema.
  • Certificados confiáveis que garantem a integridade dos softwares e dados.



Foi desenvolvida uma placa de desenvolvimento para que empresas pudessem criar suas soluções IoT de forma segura utilizando o Azure Sphere. O Kit de desenvolvimento MT3620 foi lançado há alguns meses e já está disponível para compra na Seeed Studio. Nele vem instalado um OS seguro (Azure Sphere Operating System), que opera em seu core ARM Cortex-A7, enquanto seus outros dois cores podem rodar aplicações bare metal ou com OS determinado pelo projetista.



Para o desenvolvimento das aplicações com o Azure Sphere Operating System, a Microsoft disponibiliza uma ferramenta baseada no compilador GCC que inclui uma extensão do Visual Studio. É possível com essa ferramenta, programar em C, debugar, executar a aplicação passo a passo, colocar breakpoints no código que roda no target device, através da UART por um serviço dedicado do Azure Sphere.

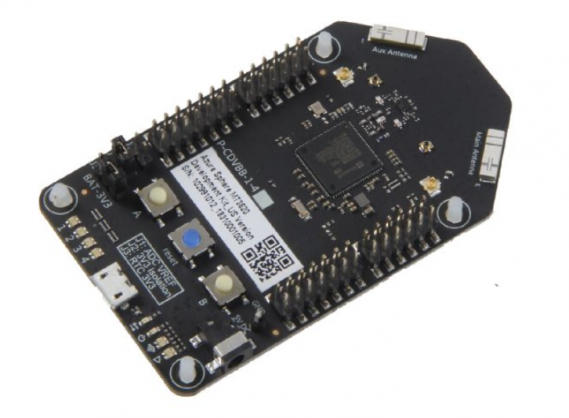

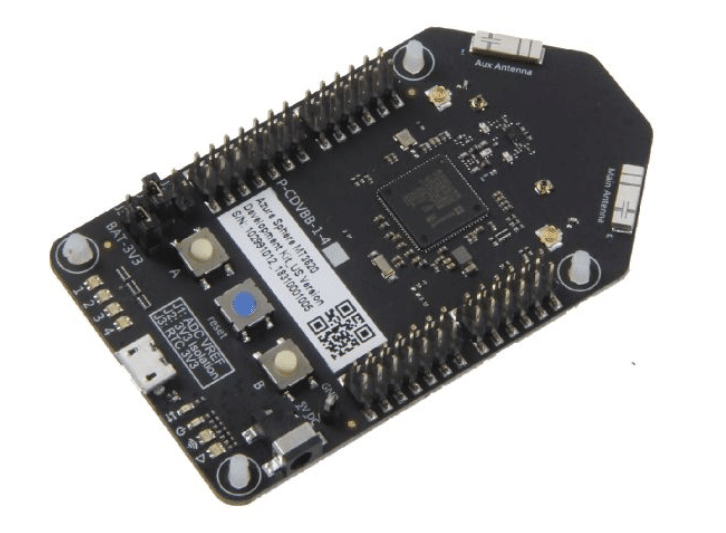

Visão superior do Azure Sphere MT3620 Development Kit - US VERSION.
Figura 1 - Visão superior do Azure Sphere MT3620 Development Kit - US VERSION.

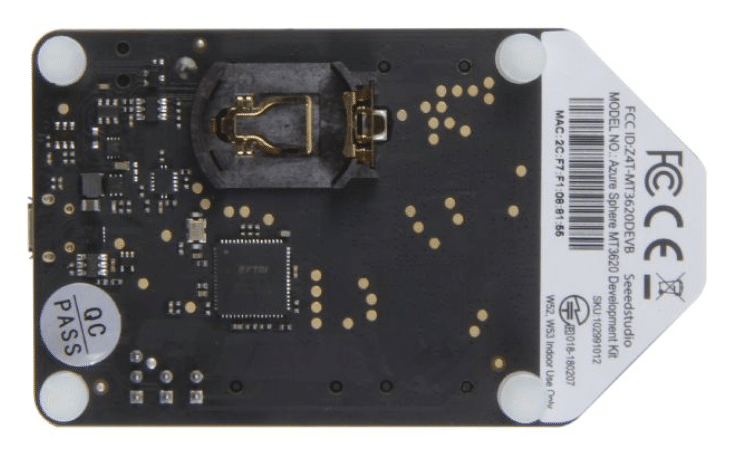

Visão inferior do Azure Sphere MT3620 Development Kit - US VERSION.
Figura 2 - Visão inferior do Azure Sphere MT3620 Development Kit - US VERSION.



Características da Azure Sphere MT3620 Development Kit



A placa de 85 por 50 mm conta com um processador MediaTek com 3 cores, um core ARM Cortex-A7 com 500 MHz de processamento e 2 cores ARM Cortex-M4 com 200 MHz e Wi-Fi já integrado e antena onboard. Possui conectores laterais para expansão de IOs, 2 botões de usuário e 1 botão de reset e 4 leds de usuário e 4 leds de status. Veja o descritivo completo de hardware e diagrama abaixo:



  • Central de Processamento - Multicore Heterogêneo MediaTek MT3620 (O MT3620 também possui um Core ARM Cortex-M4F que faz parte do subsistema seguro responsável pelo boot):
    • 1 core ARM Cortex-A7 com Neon FPU @ 500 MHz , 4 MB RAM;
    • 2 cores ARM Cortex-M4F @ 200 MHz , 64 KB RAM.
  • Unidades de Interface Serial configuráveis.
  • 4 “ISU” serial interface unit que podem ser usadas como:
    • I2C capaz de operar até 1 MHz;
    • SPI capaz de operar até 40 MHz;
    • UART capaz de operar até 3 Mbps.
  • Wi-Fi 2.4/5 GHz dual-band 802.11 b/g/n.
  • 1 I2S que suporta slave e TDM slave mode.
  • 4 Entradas com ADC de 12 bits.
  • 1 RTC com holder de bateria moeda padrão CR2032 de 3 V.
  • 1 porta Micro USB para alimentação e debug.
  • Conector Jack DC para 5 V.
  • Dimensões L:85mm*W:50mm*H:16mm.
  • Certificação CE / FCC / MIC / RoHS.

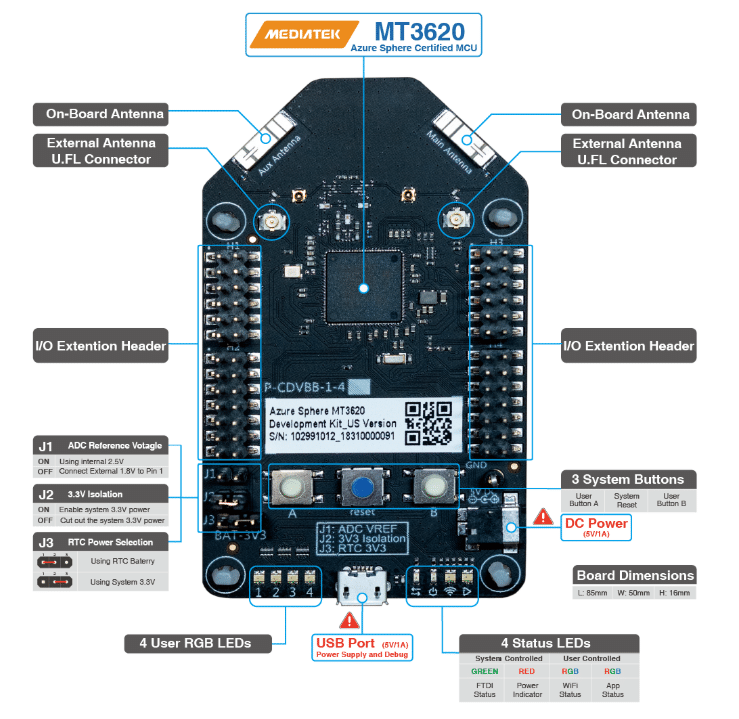

Descritivo dos itens da placa.
Figura 3 - Descritivo dos itens da placa.
Diagrama de blocos do processador da MediaTek.
Figura 4 - Diagrama de blocos do processador da MediaTek.

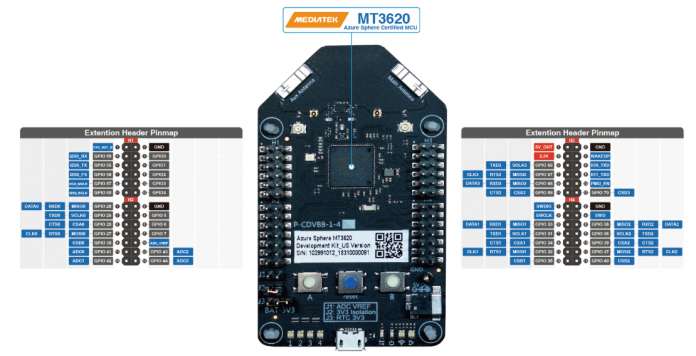

Pinagem do Azure Sphere MT3620 Development Kit - US VERSION.
Figura 5 - Pinagem do Azure Sphere MT3620 Development Kit - US VERSION.



No site da Seeed encontram-se 3 versões, com hardwares idênticos, apenas modificando o local para onde a placa vai ser vendida:



Microsoft Azure Sphere - Referências:



Para mais informações, seguem as referências de documentos e site para consulta



Azure Sphere MT3620 Development Kit Product Brief

MediaTek MT3620 Product Brief

Microsoft Azure Sphere
