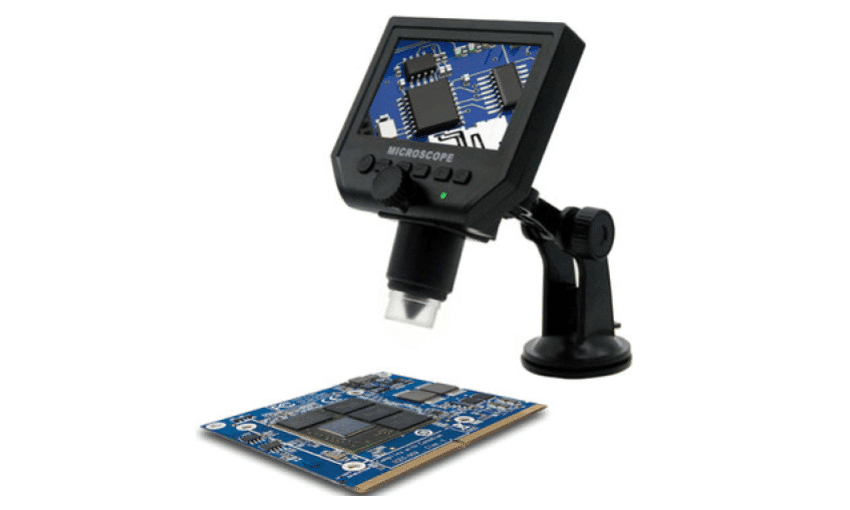

Microscópio Digital para SMDs

Para um maker, ferramentas nunca são demais! Sendo assim, importei da China para a minha bancada um microscópio digital com LCD incorporado MUSTOOL G600, para ajudar no trabalho com componentes SMD.



Não esperava muito do equipamento, mas acabei sendo surpreendido e resolvi compartilhar a experiência que tive.

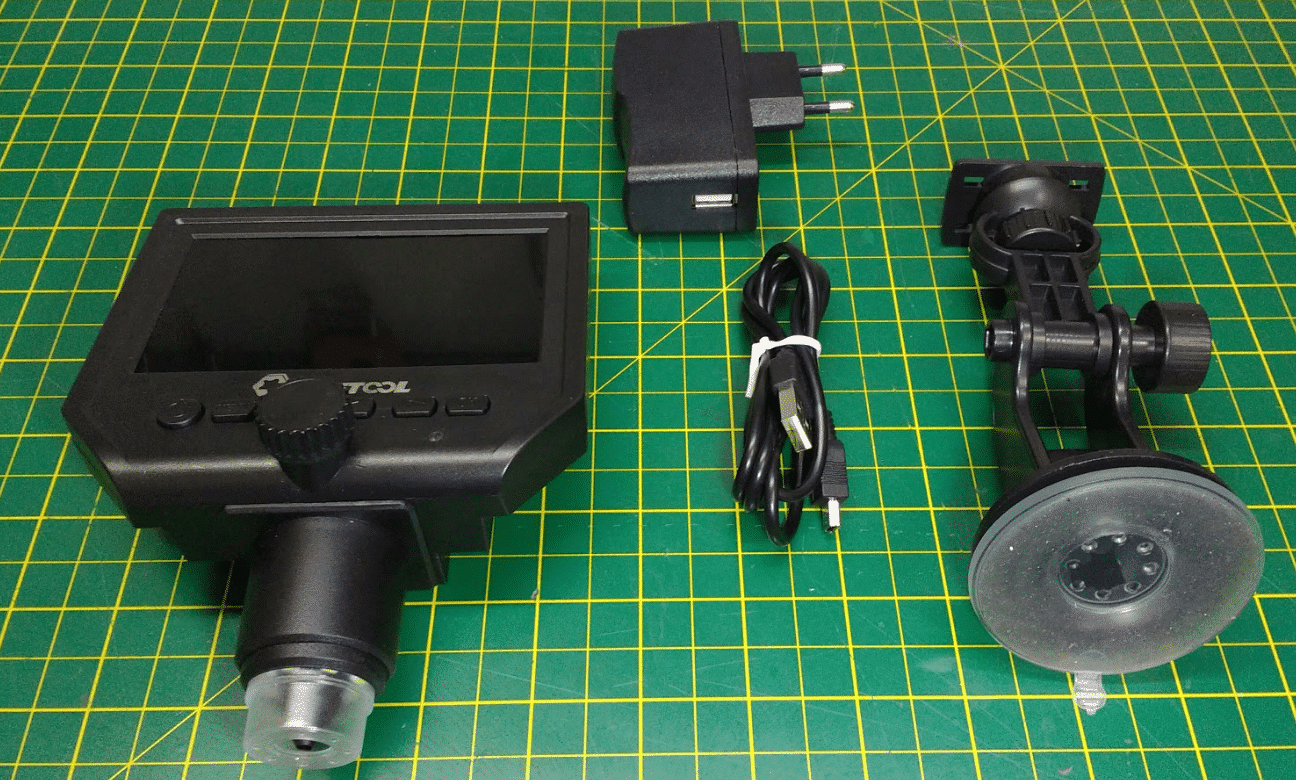

Na caixa estavam a câmera, suporte, cabo USB e carregador.



Intens que vieram na caixa do microscópio digital MUSTOOL G600
Figura 1 - Itens que vieram na caixa do microscópio digital MUSTOOL G600





Uma passada pelas especificações



  • Display LCD 4.3”;
    • A tela é boa, contraste bom, mas sem touchscreen e o ângulo de visão que, dependendo dele, as cores visualizadas ficam um pouco distorcidas.
  • Iluminação LED embutida e com brilho ajustável via potenciômetro;
  • Entrada para cartão microSD;
  • Bateria interna recarregável;
    • Tem duração razoável, aproximadamente 4 horas.
  • Resolução de 3,6 MP;
  • Vários idiomas;
    • Inclui-se aqui o Português, mas não o BR.
  • Zoom de 1-600X;
    • Acredito que não seja tanto assim não, mas é uma ampliação mais que suficiente para uso em eletrônica e afins. Lógico que testei com diversas coisas: insetos, cabelo, poeira, grãos de cristais. Já no mundo dos unicelulares não foi possível ver nada.
  • Ajuste de foco manual;
    • Uns dos pontos negativos, o foco é feito manualmente através de um knob frontal.
  • Suporte de fixação com ventosa de silicone;
    • Suporte igual aos dos GPS veiculares, tem algumas regulagens, mas fica a desejar. É interessante comprar outro modelo de suporte, daqueles maiores e com mais possibilidades de ajustes.





Uso



Gostei muito da ampliação, para SMD é mais que suficiente. A imagem abaixo mostra um ponta de estação de solda de 0,3mm e componentes SMD 0603 (1,6mm x 0,8mm) e 0201 (0,6mm x 0,3mm).



Teste com componentes SMDs com o Microscópio Digital MUSTOOL G600
Figura 2 - Teste com componentes SMDs

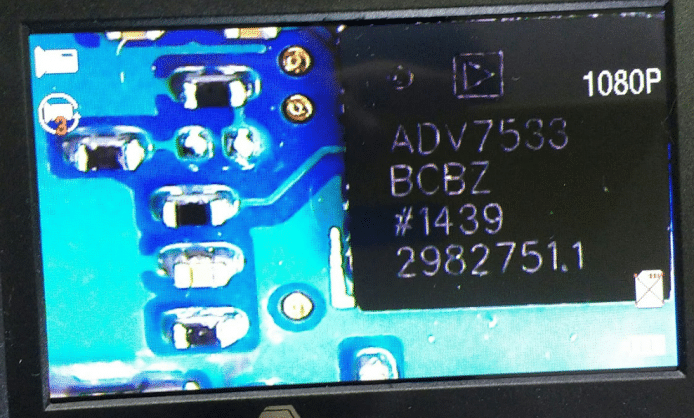

Já aqui, temos um um pequeno circuito integrado de 3,5mm x 3,5mm com a gravação de identificação absolutamente ilegível a olho nu, mas vejam só, um ADV7533 com o logo da Analog Devices. Fica muito mais fácil com esses olhos biônicos.



Microscópio-Digital-03
Figura 3 - Teste com circuito integrado



É possível tirar fotos e filmar o que está sendo visualizado, sendo salvo em formato .jpg e .avi no microSD instalado.



Essas filmagens foram feitas pelo equipamento:





Para altas ampliações a câmera tem que estar aproximadamente a 20 mm de distância do objeto, para ampliações intermediárias, a uns 100 mm ou mais, tendo um espaço muito bom entre a placa eletrônica e a abertura da câmera para se trabalhar com uma estação de solda ou de retrabalho de ar quente.



Trabalhando com o Microscópio Digital
Figura 4 - Trabalhando com o Microscópio Digital

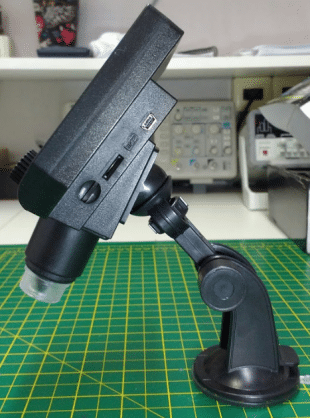

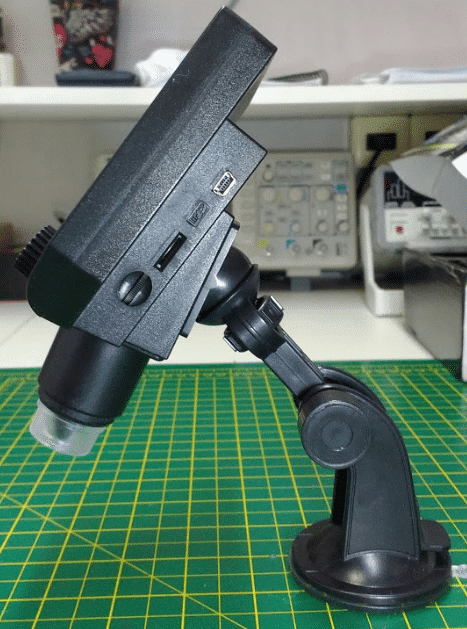

No perfil do equipamento vemos o knob frontal de ajuste do foco, acima a porta mini-USB, entrada para cartão microSD e o potenciômetro de ajuste de brilho dos LEDs de iluminação.



Knob frontal do Microscópio Digital
Figura 5 - Knob frontal



Pode-se usar o equipamento no computador via porta USB, funcionando como uma webcam comum.





Conclusão



Pelo preço, em torno de R$110,00, tem-se um bom equipamento de bancada para trabalhos em componentes SMD, facilitando a identificação, manuseio e soldagem. A tela LCD é muito útil, que é o diferencial deste para os demais equipamentos semelhantes a venda, não sendo necessário ter um computador ou monitor para visualizar as imagens em tempo real, liberando espaço na bancada e deixando ergonomicamente confortável. E vale nos tempos ociosos também, observando o mundo em miniatura que nos cercam.
