MicroPython: Python para microcontrolador

MicroPython

 Apresentação

A MicroPython (conhecida também como Pyboard) é uma implementação da linguagem de programação Python 3 otimizada para operar em microcontrolador. A Pyboard é uma pequena placa de circuito impresso que executa a aplicação em bare metal. Além disso, entrega ao usuário um sistema de operação Python em baixo nível, o qual pode ser usado para controlar todos os tipos de projetos eletrônicos.

A Pyboard obteve sucesso graças à parceria com a Kickstarter (um tipo de companhia que ajuda empresas em início de suas operações, profissionais, artistas, entre outros, a captar recursos para seus projetos), cujo idealizador deste projeto é o pesquisador pós-doutor associado da Universidade de Cambridge, Damien P. George (perfil no LinkedIn).

O software é disponível ao publico sob a licença de código aberto (Open Source) do MIT.

O site: micropython.org



Motivação

A motivação que levou a criar este artigo é divulgar essa ferramenta potente que implementa uma linguagem de alto nível como o Python 3 em sistemas embarcados, criando os mais variados projetos com pouquíssimo esforço, pois não necessita de uma IDE específica para edição. Dispõe de um hardware bem robusto e uma biblioteca de abstração de camada (HAL) disponível e aplicação, a qual será apresentada logo mais.



Pyboard (MicroPython)

A Pyboard é composta por: STM32F405RG (microcontrolador ARM Cortex-M4 com Unidade de Ponto Flutuante - FPU), acelerômetro da NXP de três eixos, o MMA7660FC, também conta com com um regulador LDO MCP1802 da Microchip para alimentação do circuito, slot para cartão de memória Flash microSD (opção para fazer o boot ao invés da memória Flash do microcontrolador), duas chaves Tact Switch (uma para aplicação e outra para Reset) e também quatro LEDs (vermelho, verde, amarelo e azul) para propósito geral e para indicação do status da Pyboard quando faz o “boot”. A seguir a Pyboard:

MicroPython: Pyboard

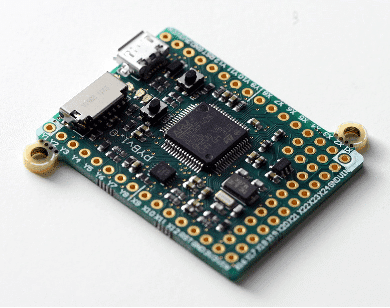

Figura 1 - Pyboard.



Como podemos ver na figura 1, a Pyboard dispõe de todos os GPIOs para acesso (furos na PCI), logo o mapa de todos eles poderão ser vistos na figura 2. Além disso, o esquema eletrônico/layout da placa e as dimensões são abertos para visualização. A placa também oferece alguns outros periféricos que podem ser agregados a ela, como por exemplo: um módulo LCD com teclas capsense, módulo de áudio e também módulo Bluetooth. Todos possuem biblioteca para se fazer as aplicações.



MicroPython: Mapa_Pinos_Pyboard

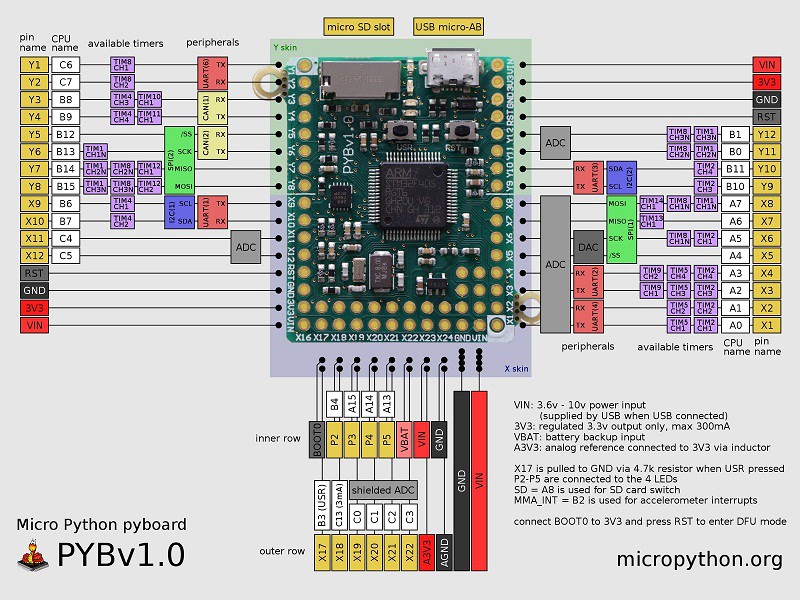

Figura 2 - Mapa de pinos.





Funcionamento

A Pyboard possui um compilador e uma Máquina Virtual (Virtual Machine) embutidos. Este sistema foi concebido através do desenvolvimento do firmware (em C) o qual já é gravado no microcontrolador STM32F405RG desde a montagem da PCI. O objetivo desse sistema é traduzir os Scripts Python (compilador) e executar os Bytecodes (Máquina Virtual). Deste modo, executando a aplicação que foi escrita na “main.py”. É válido lembrar que uma vez compilada a aplicação e gerado o bytecode, não mais será necessário compilar em um “reboot” da placa. Esse bytecode sempre será executado, a não ser que a aplicação mude. Para mais detalhes do funcionamento do compilador e máquina virtual Python, leia o artigo deste link disposto no portal PythonBrasil.



Em poucas palavras, basta editar o arquivo “main.py” contido na placa (poderá ser editado após a instalação automática do driver da Pyboard), fazer “reboot” da placa e esperar que a aplicação funcione, simples assim! Desde que não haja erros de sintaxe e lógica (situação sinalizada pelo LED vermelho que ficará aceso).



O firmware citado, além de conter o compilador e a M.V., também possui as bibliotecas padrão Python, as específicas MicroPython, além das de propósito da placa, ou seja, de configuração e utilização dos periféricos: GPIO, ADC, DAC, RTC, controle da placa, LEDs, controle de servo motor, acelerômetro, interrupções externas, TIMERs, PWM, UART, SPI e I2C. Todas elas podem ser acessadas por meio do comando: from pyb import gpio, por exemplo, apenas modificando a última palavra para se fazer o uso do periférico desejado. Todo o código elaborado para este projeto, além de suas versões, documentações e atuais trabalhos, estão contidos no GitHub e podem ser acessados neste link.





Rodando o primeiro Script

Antes de escrevermos nosso primeiro script, devemos conectar nossa placa ao PC para que o driver seja automaticamente instalado. Assim, com um cabo mini USB faça isso. Se tudo ocorrer como desejado, a Pyboard poderá ser vista conforme a figura 3:

MicroPython: Driver_Pyboard

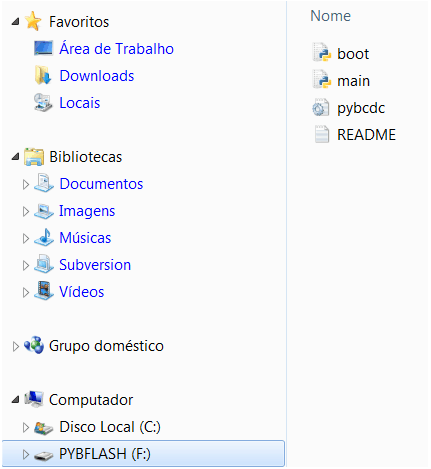

Figura 3 - driver instalado.



Vemos que a placa é identificada pelo sistema operacional pela unidade “PYBFLASH(F:)”, cujos conteúdos podemos verificar à direita: “boot”, “main”, “pybcdc” e “README”. O hardware que será utilizado para o script será, logicamente, a Pyboard da figura 1 e também faremos o uso do módulo LCD. Este possui duas opções de alojamento na Pyboard, ou seja, na figura 2 observa-se dois termos: “X-Skin” e “Y-Skin”. Assim escolheremos a disposição “X” (figura 4). Para mais detalhes sobre conexão entre a placa e o módulo, além de dicas de soldagem da barra de pinos do LCD, veja este vídeo.

MicroPython: Pyboard e módulo LCD

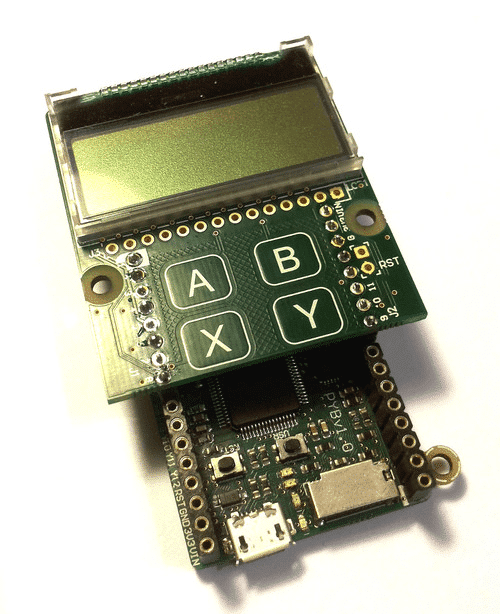

Figura 4 - Módulo LCD e Pyboard.





Script

Para o primeiro script, faremos um “blink LED” fazendo-se o uso de todos os LEDs da placa e também do LCD. Assim, o usuário poderá copiar o arquivo “main.py” para o PC e abrir o arquivo com o Notepad ou, com este software, criar a “main.py” e substituir na Pyboard quando estiver pronto. Faremos a escolha da primeira opção, assim proceda da seguinte forma:

1) Depois de conectado o módulo LCD na Pyboard conforme a figura 4, conecte a placa no PC através de um cabo USB;

2) Conectada a placa, esta será reconhecida como unidade “PYFLASH (X:)”, caso contrário, o driver será automaticamente instalado;

3) Copie o arquivo “main.py” (figura 3) da placa para um diretório desejado;

4) Abra o Notepad ou algum software editor de texto de preferência e carregue o arquivo main;

5) Feito isto, o conteúdo do arquivo é somente o seguinte comentário:   # main.py -- put your code here!

6) Assim, insira o seguinte código no arquivo main;

# main.py -- put your code here!
import pyb

# Cria o objeto "lcd" cuja posição é a "X"
lcd = pyb.LCD('X')

# Opção para acender o "backlight". Deixaremos apagado!
# lcd.light(True)

# Cria os objetos "ledx" referentes a cada LED
led1 = pyb.LED(1)
led2 = pyb.LED(2)
led3 = pyb.LED(3)
led4 = pyb.LED(4)

# Definição do posicionamento dos caracteres para colunas e linhas
_1a_linha = 0
_2a_linha = 8
_3a_linha = 16
_4a_linha = 24

_1a_coluna  = 0
_2a_coluna  = 8
_3a_coluna  = 16
_4a_coluna  = 24
_5a_coluna  = 32
_6a_coluna  = 40
_7a_coluna  = 48
_8a_coluna  = 56
_9a_coluna  = 64
_10a_coluna = 72

# Lista com as quatro strings dos LEDs
list_LEDs = ["LED1 - ON", "LED2 - ON", "LED3 - ON", "LED4 - ON"]

# Função que alterna o acendimento dos LEDs
def func_show_LEDs(LED):
    if   LED == 0:
        led1.toggle()
    elif LED == 1:
        led1.toggle()
        led2.toggle()
    elif LED == 2:
        led2.toggle()
        led3.toggle()
    elif LED == 3:
        led3.toggle()
        led4.toggle()
    else:
        func_LEDs_OFF()

# Função que desliga os LEDs
def func_LEDs_OFF():
    led1.off()
    led2.off()
    led3.off()
    led4.off()

    lcd.fill(0)
    lcd.text("LEDs OFF!", _5a_coluna, _2a_linha, 1)
    lcd.show()
    pyb.delay(2000)

# Função de inicialização da Pyaboard
def ini_board():
    lcd.fill(0)
    lcd.text("Embarcados"   , _4a_coluna, _1a_linha, 1)
    lcd.text("apresenta:"   , _4a_coluna, _2a_linha, 1)
    lcd.text("Python no uC" , _3a_coluna, _4a_linha, 1)
    lcd.show()
    pyb.delay(5000)

ini_board()

while True:

    for i in range(0, len(list_LEDs)):
        lcd.fill(0)
        lcd.text(list_LEDs[i], 0, 1, 1)
        lcd.show()
        func_show_LEDs(i)
        pyb.delay(1000)

    func_LEDs_OFF()

7) Para verificar a sintaxe e também possíveis erros de lógica, pode-se fazer o uso da ferramenta on-line de ambiente interativo, o repl (faça apenas o uso do repl para análise do código Python sem considerar a importação das libs da Pyboard, pois  o repl desconhecerá caso houver essa importação);

8) Logo, salve o arquivo e substitua o arquivo main na Pyboard, ou seja, na unidade PYFLASH;

9) Pressione o botão “RST” da placa para refazer o “boot” e aguarde para aplicação funcionar;

10) Se não houve nenhuma falha no código, o LED "verde" irá piscar uma vez rapidamente e o resultado poderá ser visto a seguir:

11) Se houve alguma falha no código, os LEDs "vemelho" e "verde" piscarão alternadamente três vezes (de forma rápida) e, em seguida, apagarão sem o código rodar.



Pyboard ao vivo!

No site da placa, há um recurso disponível para aqueles que ainda não possuem sua plataforma e desejam fazer alguma programação para verificar o funcionamento, mesmo que seja algo simples. Pensando nisso, o professor Damien planejou um sistema o qual conecta a Micro Python à internet aliada a alguns periféricos. Assim na própria página, foi feita uma ferramenta interativa on-line a qual dispõe de projetos exemplos e também possibilita que o usuário faça a sua. O programador pode ver sua aplicação funcionar ao vivo através de uma câmera, além disso, este recurso é disponível por 24 horas e 7 dias da semana, ou seja, não pára!



Como o hardware é único, esse sistema possui o recurso de "queue", o qual coloca na fila sua aplicação para ser executada. Veja o link Pyboard ao vivo!





Conclusão



Vimos que a Pyboard tem muito a oferecer com pouco esforço, pois somente com um editor padrão de um sistema operacional é possível fazer um projeto eletrônico que satisfaça o objetivo do projetista. Além disso, é uma oportunidade para profissionais que trabalham somente com programação e desejam iniciar com sistemas embarcados, possam agora satisfazer esse desejo somente com os conhecimentos que já possuem.



O ponto alto desta plataforma é a independência de IDE e compiladores, pois como dito, o compilador está embutido, assim o desenvolvedor pode carregar sua plataforma para qualquer lugar que deseja desenvolver com o mínimo de desempenho que um PC pode oferecer, já que, este necessita somente um editor para escrever o código Python.





Agradecimentos

Gostaria de agradecer o professor da Universidade de Cambdrige, Damien P. George por esclarecer todas as dúvidas e, além disso, por fornecer a Pyboard e o módulo LCD sem nenhum custo! Muito obrigado professor Damien!





Thanks

I would like to thank the professor of University of Cambridge, Damien P. George for explaining me every doubts and share your knowledge with me, futhermore, for sending me the Pyboard and LCD module without charge! Thank you very much professor Damien!



Saiba mais

Primeiros passos com MicroPython no ESP8266

Programe a BBC micro:bit com MicroPython - Hello World!



Referências
