Microchip lança novos SiPs para aplicações LoRa

A microchip anunciou a sua nova linha de SiPs (System-in-Package), o SAM R34 e o SAM R35 para aplicações LoRa.

Esses novos SiPs trazem em seu minúsculo encapsulamento um microcontrolador ARM Cortex M0+, um transceiver para LoRa, que opera na faixa de  862 to 1020 MHz e toda a pilha de software.



Diferente dos módulos RN2483 e RN2903, fornecidos pela própria Microchip para aplicações LoRa, com esses novos dispositivos é possível uma maior flexibilidade para o desenvolvimento de aplicações LoRa, devido a sua alta integração.

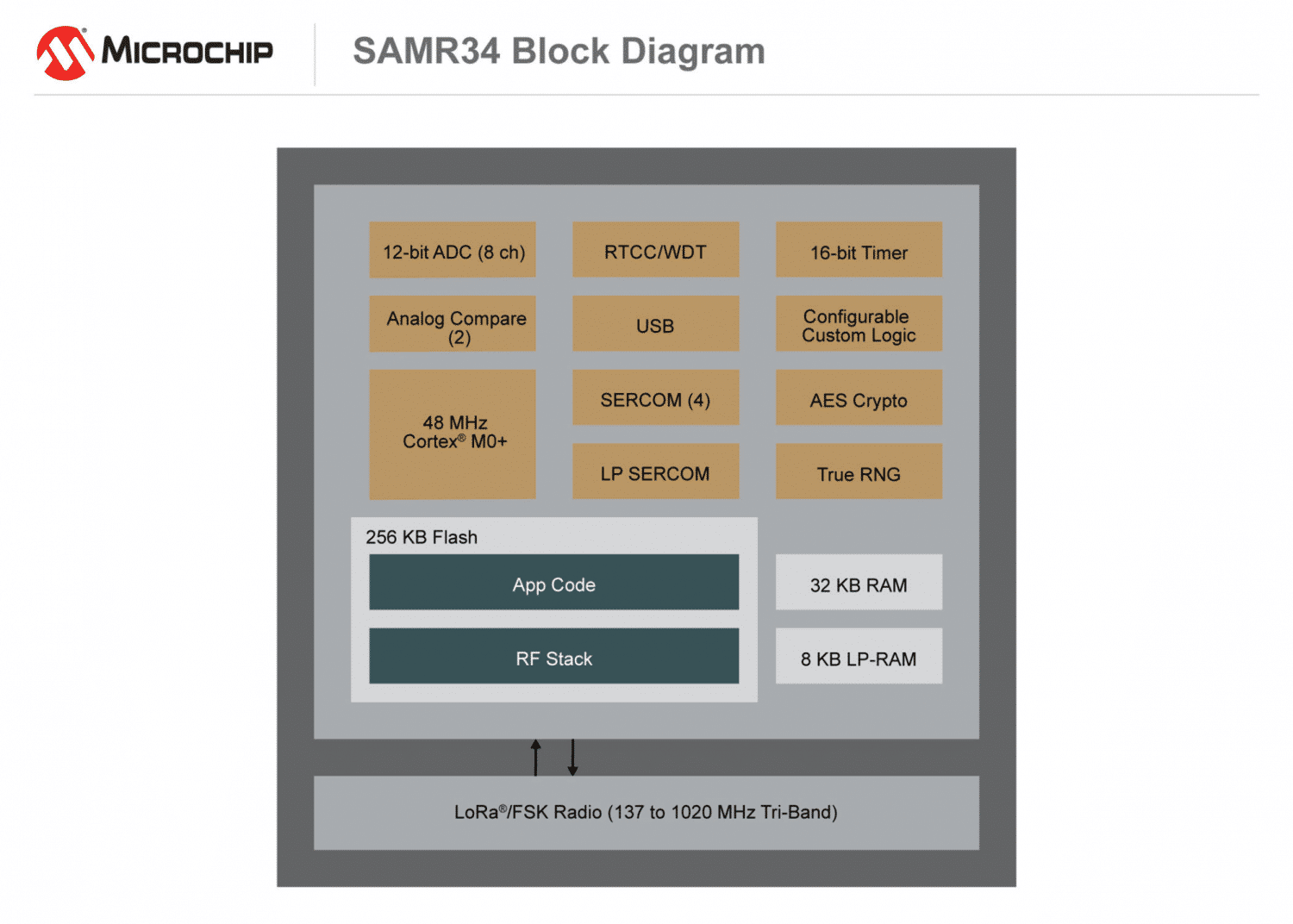

A seguir é apresentado o diagrama de blocos do SAM R34:

Características SAM R34 e o SAM R35



  • Microcontrolador ARM Cortex M0+ MCU @ 48 MHz
  • Memória – Até 40 KB RAM incluindo 8KB LP-RAM
  • Armazenamento – Até 256 KB de Flash para aplicação e pilha
  • Conectividade Wireless
    • cobertura de 862 MHz a 1020 MHz
    • até 20 dBm (100 mW) potência máxima
    • PA de alta eficiência de até +13 dBm (20 mW)
    • Sensibilidade
      • até -136 dBm (compatível com os modos do protocolo LoRaWAN)
      • até -148 dBm (modos proprietários narrowband)
    • Até 168 dB link máximo
    • baixa corrente de RX (17 mA )
    • Tecnologia LoRa, (G)FSK, (G)MSK e modulação OOK Modulation
  • Periféricos
    • 1x full speed USB 12 Mbps (SAM R34)
    • Ate 5 interfaces de comunicação serial USART, I2C, SPI ou LIN
    • ADC de 12-bit, com 8 canais
    • 2x comparadores analógicos

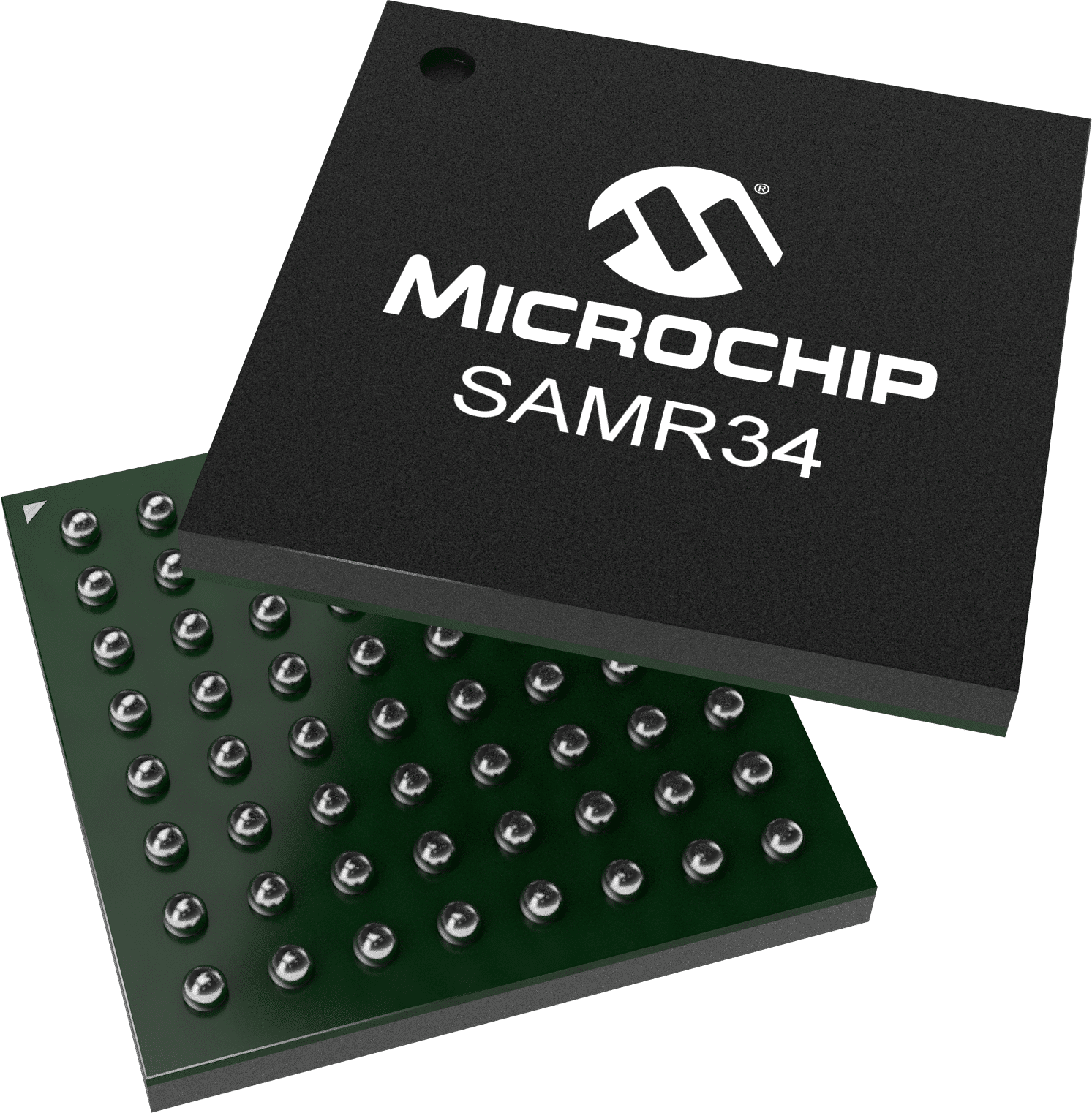

  • Package – 6×6 mm BGA



Placa de desenvolvimento



Para testes, a Microchip oferece a ferramenta de desenvolvimento, SAMR34-Xpro Development Board. Uma placa com certificação FCC, RED e ISED, que possui debbuger integrado, circuito para medição de corrente e headers para expansão.
