Acionando a matriz de LEDs da micro:bit com MicroPython

Continuando nossa aventura com a micro:bit programada em MicroPython, neste artigo vamos aprender como controlar a matriz de LEDs da micro:bit para exibir imagens e texto, e comandar LEDs independentes (pixels).



A matriz de LEDs da micro:bit

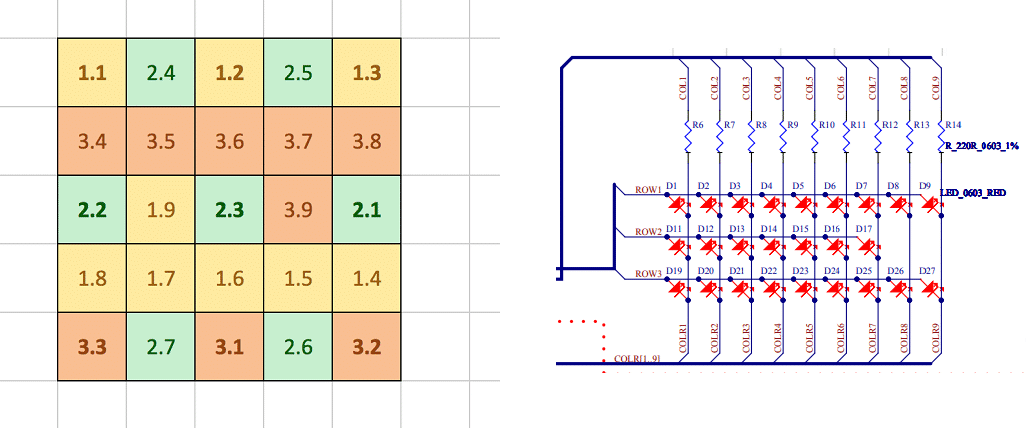

Os desenvolvedores da micro:bit tiveram uma sacada muito bacana ao acrescentar uma matriz de LEDs à placa. Usando LEDs SMD, é montada uma matriz de 5 x 5, que permite exibir textos e imagens:



matriz de LEDs da micro:bit



A matriz de LED é acionada através de um multiplexador, gerado por software, de alta velocidade. O desenho das imagens é feito através de uma varredura, dando a impressão que os LEDs estão acesos ao mesmo tempo, aproveitando a persistência da visão.



Exibindo textos e imagens



Podemos exibir textos no display da micro:bit da seguinte forma:



Também é possível rolagem de mensagens (scroll) para a esquerda:



Você também pode passar parâmetros para controle do Scroll:



No exemplo acima, delay controla o tempo de rolagem da mensagem. Já o loop = True, faz a mensagem ficar passando em loop.



Você também pode exibir números:



Teste os exemplos acima em sua placa.

Agora vamos exibir imagens!



Você pode aproveitar a classe Image, que já possui diversas imagens pré definidas. Por exemplo, para desenhar uma SMILE, digite:



Teste outras imagens:

  • Image.HEART
  • Image.HEART_SMALL
  • Image.HAPPY
  • Image.SMILE
  • Image.SAD
  • Image.CONFUSED
  • Image.ANGRY
  • Image.ASLEEP
  • Image.SURPRISED
  • Image.SILLY
  • Image.FABULOUS
  • Image.MEH
  • Image.YES
  • Image.NO
  • Image.CLOCK12, Image.CLOCK11, Image.CLOCK10, Image.CLOCK9, Image.CLOCK8, Image.CLOCK7, Image.CLOCK6, Image.CLOCK5, Image.CLOCK4, Image.CLOCK3, Image.CLOCK2, Image.CLOCK1
  • Image.ARROW_N, Image.ARROW_NE, Image.ARROW_E, Image.ARROW_SE, Image.ARROW_S, Image.ARROW_SW, Image.ARROW_W, Image.ARROW_NW
  • Image.TRIANGLE
  • Image.TRIANGLE_LEFT
  • Image.CHESSBOARD
  • Image.DIAMOND
  • Image.DIAMOND_SMALL
  • Image.SQUARE
  • Image.SQUARE_SMALL
  • Image.RABBIT
  • Image.COW
  • Image.MUSIC_CROTCHET
  • Image.MUSIC_QUAVER
  • Image.MUSIC_QUAVERS
  • Image.PITCHFORK
  • Image.XMAS
  • Image.PACMAN
  • Image.TARGET
  • Image.TSHIRT
  • Image.ROLLERSKATE
  • Image.DUCK
  • Image.HOUSE
  • Image.TORTOISE
  • Image.BUTTERFLY
  • Image.STICKFIGURE
  • Image.GHOST
  • Image.SWORD
  • Image.GIRAFFE
  • Image.SKULL
  • Image.UMBRELLA
  • Image.SNAKE



Você também pode criar as suas próprias imagens. Além disso, você também pode controlar a intensidade de cada LED da matriz. Os valores de 1 a 8 representam os níveis de brilho entre off (0) e full on (9). Vamos a um exemplo.



Imagem com brilho total:



Imagem com controle de brilho dos LEDs:





Controlando LEDs independentes



Também é possível controlar cada pixel do display:



No exemplo acima, o pixel da posição x = 0 e y = 0 foi acendido com o valor máximo de brilho.



Podemos fazer uma animação usando um loop:





Comandos para controle da Matriz



Para limpar o conteúdo do display, use:





Exemplo:





O comando display.clear() apaga todos os LEDs.

Você pode desativar o display, usando:





Nesse caso o display será desligado, permitindo que os pinos associados ao display possam ser usados para outros fins.



Para ligar o display use:



Conclusão



O uso da Matriz da micro:bit com o MicroPython é bem simplificado e flexível. Podemos exibir diversos tipos de informações de uma forma fácil e rápida. Teste todos os exemplos apresentados e explore os recursos.



Nos próximos artigos iremos explorar mais recursos da micro:bit.



Se ficou alguma dúvida ou tem alguma sugestão, deixe seu comentário abaixo.
