Placa de Desenvolvimento NXP LPCXpresso4337

A placa de desenvolvimento LPCXpresso4337 foi especialmente desenvolvida para que pudéssemos ter o primeiro contato com o microcontrolador NXP LPC4337, e começassemos a desenvolver seus projetos e testar seus circuitos de imediato. É uma placa de baixo custo, com diversos headers e conectores para que se possa facilmente conectar essa placa a circuitos externos.



O Microcontrolador desta placa é o NXP LPC4337, um dual core com core ARM Cortex-M4 com ponto flutuante e um ARM Cortex M0+. O core Cortex-M4F pode operar a até 208 MHz. Há um microcontrolador na placa especialmente para fazer a interface de programação e debug da placa com o computador.



Conectado ao microcontrolador há uma memória Quad SPI de 8 Mb (Macronix MX25L8035EM2I-10G), um Led RGB e um CI de Phy Ethernet (Microchip LAN8720A).





Conectores



A placa conta com 4 conectores lateriais para se ter acesso aos pinos do microcontrolador, dois conectores micro USB. O conector micro USB J5 (Link) é utilizado para programar e debugar o microcontrolador. O conector micro USB J4 (Target) é a interface para a comunicação UART do microcontrolador (UART0 - garante a comunicação serial via USB entre o microcontrolador e o mundo externo).  A placa possui também um conector dedicado para debug utilizando SWD.



LPCXpresso4337 - Top

LPCXpresso4337 - Bottom

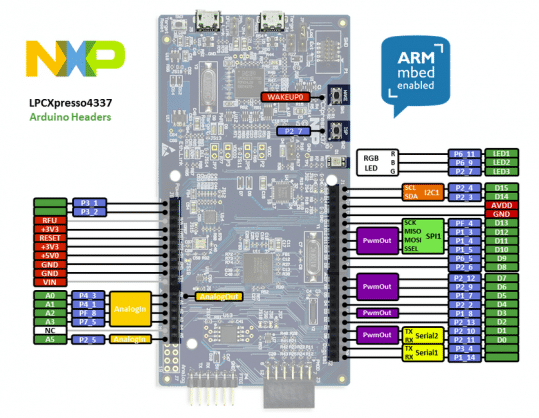

Abaixo está destacada a pinagem dos conectores laterais da placa. São quatro conectores duplos disponíveis nas laterais da placa, onde a pinagem interior desses conectores é compatível com o padrão Arduino.  Na parte externa dos conectores estão disponíveis todos os pinos necessários para comunicação Ethernet. A pinagem da imagem foi retirado do site do mbed.



LPCXpresso4337 - Pinout

LPCXpresso4337 - Pinout

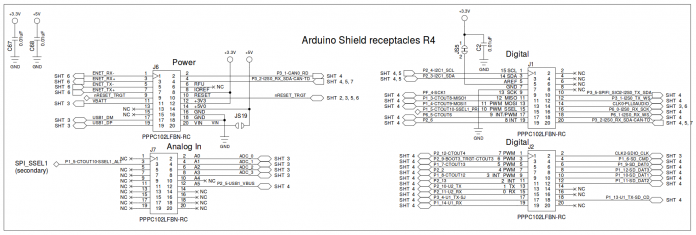

Abaixo está disposta uma parte do esquemático da placa relativa aos 4 conectores lateriais. Assim fica fácil de consultar a funcionalidade de cada conector.



LPCXpresso4337 - Shield Arduino



Para acesar o esquemático completo dessa placa, acesse o link.





Como programar - LPCXpresso IDE



Para programar essa placa, a NXP disponibiliza o LPCXpresso IDE, que pode ser baixada do site da NXP. É uma IDE baseada em eclipse feita para os microcontroladores da NXP, e inclui uma interface de debug para desenvolvimento de projetos. É uma IDE grátis com limite de download de 256 KB para memória de programa. A opção paga custa 495 dolares e permite que não tenha limite de tamanho de download de memória de programa e com suporte especial da NXP.



LPCXPRESSO IDE



Abaixo estão dispostos dois vídeos onde é mostrado como utilizar o LPCXpresso IDE. Esses vídeos estão em inglês e são de responsabilidade da própria NXP.








Como programar - MBED



A plataforma mbed é uma plataforma de desenvolvimento que permite que sejam desenvolvidos projetos apenas utilizando o browser, sem a necessidade de instalar nenhum programa no computador. Com uma mesma plataforma é possível programar mais de 100 placas que o mbed suporta. Além disso, disponibiliza um RTOS especial para o desenvolvimento de aplicações com mbed, o mbed OS, que está em sua versão número 5 atualmente.



É possível desenvolver o firmware, baixar e testar na sua placa e, se preciso, é possível baixar todo o projeto já pronto para ferramentas de desenvolvimento comercial, como IAR e Keil, por exemplo. Para programar a placa de desenvolvimento é bem simples, caso ela esteja preparada para o mbed, apenas conecte a placa a USB, ela é montada como um drive em seu PC. Então baixe o binário compilado do browser utilizando a plataforma MBED e arraste o arquivo para dentro da pasta correspondente a placa.



Os vídeos em inglês abaixo mostram como funciona a plataforma mbed. O primeiro vídeo mostra uma visão rápida do que é a plataforma. O segundo apresenta a plataforma. O terceiro vídeo mostra como fazer o update de firmware das placas para que elas possam ser reconhecidas como placas mbed. O último vídeo dessa sequência mostra como funciona o compilador online. Vejam a seguir.







Mais Informações



Para mais informações sobra a placa, o microcontrolador e as ferramentas de desenolvimento utilizados nessa placa acesse os seguintes links:
