Conectando LPCXpresso4337 com Ethernet

LPCXpresso4337 com Ethernet

Dando continuidade aos artigos hands-on que estão acostumados a encontrar no Embarcados, vamos conectar a placa LPCXpresso4337 com Ethernet por meio da placa Shield OM13082.



Para isso vamos usar o artigo Primeiros Passos com a LPCXpresso4337 como base, no qual foi descrito detalhadamente como instalar a IDE LPCXpresso e o LPCOpen, conjunto de bibliotecas, middlewares, drivers e aplicações de exemplo da NXP.



Vamos para o nosso primeiro exemplo? Nele vamos começar a brincar com Ethernet.



Mas atenção, siga os passos do artigo Primeiros Passos com a LPCXpresso4337 para a criação do ambiente. Continuaremos com um host Linux. No meu caso, estou usando a distro Ubuntu 14.10 64 bits.





Ping e telnet na placa LPCXpresso4337



Um dos exemplos disponíveis no LPCOpen chama-se lwip_freertos_tcpecho, o qual faz uso do FreeRTOS como sistema operacional de tempo real, o lwIP como pilha TCP/IP e os drivers MAC e PHY para as famílias 18xx/43xx. A aplicação desenvolvida tem como objetivo demonstrar o uso das seguintes funcionalidades:

  • monitoração do link PHY;
  • cliente DHCP;
  • ICMP Echo (ping);
  • TCP Echo (RFC 862) por meio de telnet.



Para poder executar e visualizar a saída desse projeto, você deve criar o seguinte ambiente:

  • Conectar a placa Shield OM13082 na placa LPCXpresso4337;
  • Conectar a placa Shield OM13082 (conector CN5 RJ45) à uma rede LAN por meio de um cabo Ethernet;
  • Conectar o PC/notebook onde está sendo executado a IDE LPCXpresso à mesma rede LAN da placa;
  • Configurar um servidor de DHCP na rede LAN;
  • Conectar um cabo serial no conector P4 da placa LPCXpresso4337 nos pinos GND, RX e TX para visualizar mensagens de depuração na porta UART do microcontrolador;
  • Configurar um monitor serial no PC host;
  • Conectar um cabo USB entre a placa LPCXpresso4337 (conector Link J5) e o PC host para depuração SWD.



Veja como ficou a conexão das placas e cabos no meu ambiente:

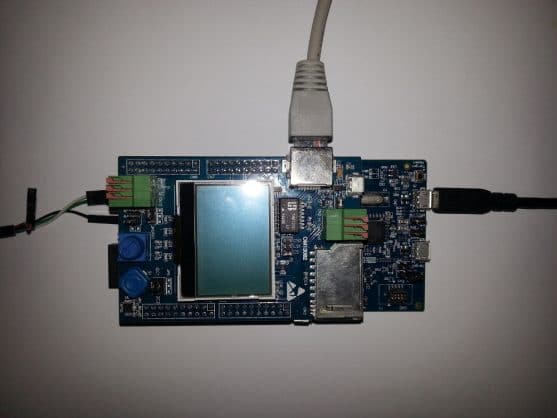

Ambiente montado: LPCXpresso4337 com Ethernet e cabo serial.
Figura 1 - Ambiente montado: Placas montadas e cabos conectados.



Uma vez que a IDE LPCxpresso esteja aberta com os projetos do LPCOpen disponíveis no Project Explorer, feche todos os projetos abertos (CTRL + A -> clicar com o botão direito do mouse em algum projeto selecionado -> comando Close Project no menu de contexto). O ambiente deve ficar da seguinte forma:

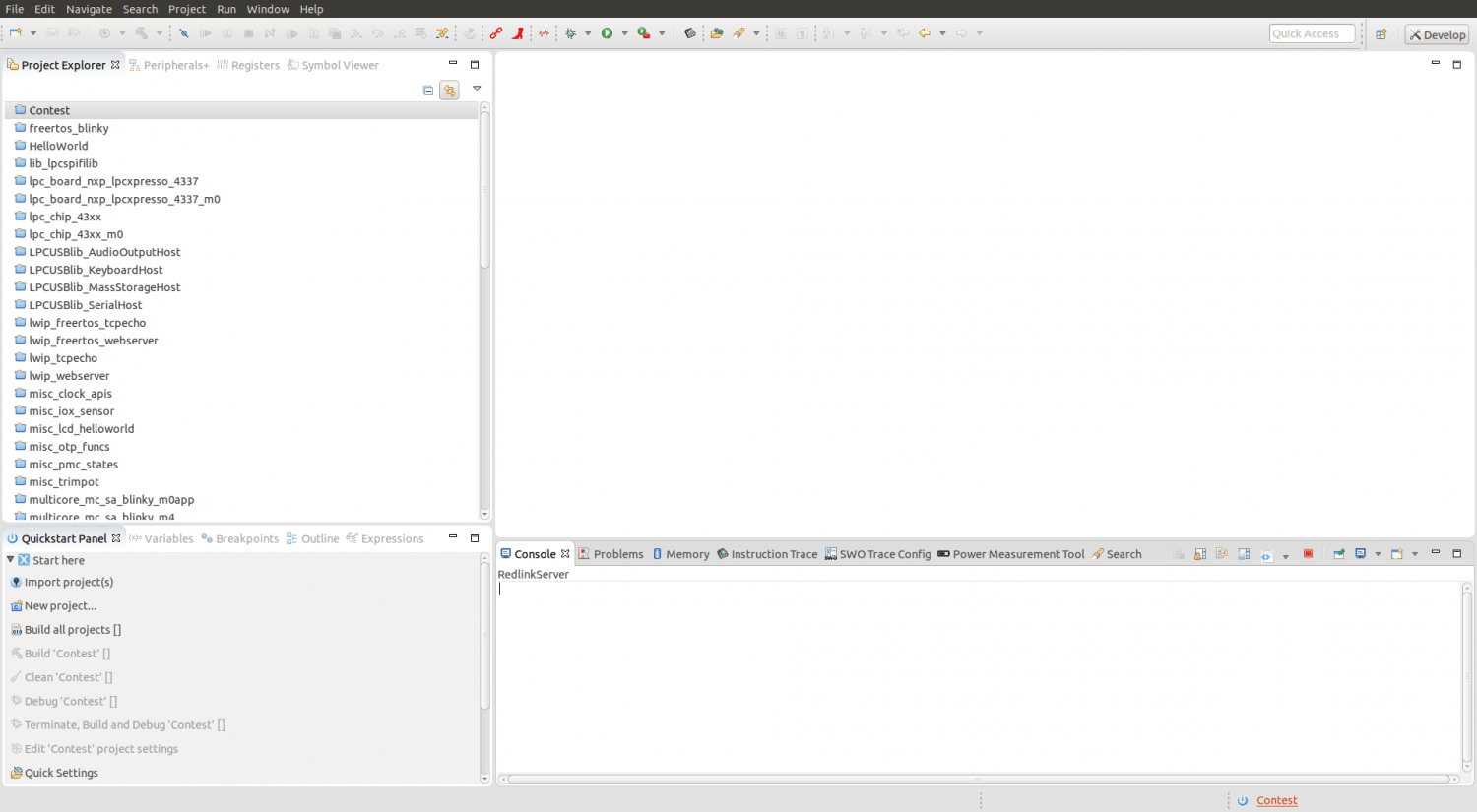

Todos os projetos fechados na IDE LPCXpresso.
Figura 2 - Todos os projetos fechados na IDE LPCXpresso.



Agora temos que abrir o projeto lwip_freertos_tcpecho. Para isso selecione esse projeto no Project Explorer, clique com o botão direito do mouse nele e selecione o comando Open Project. Vai ser exibida uma mensagem da IDE questionando se os outros projetos referenciados podem ser abertos. Responda YES.



O ambiente deve ficar como abaixo depois dessas intruções:

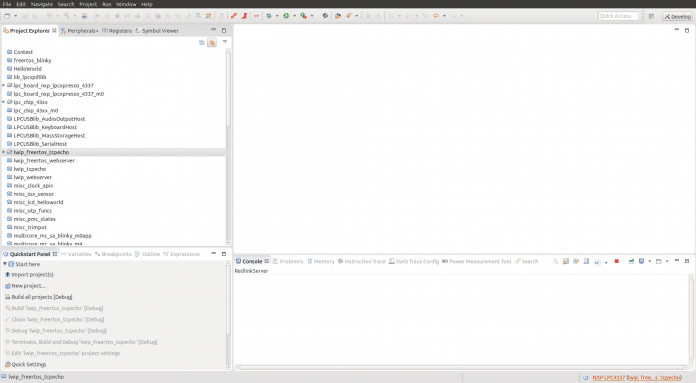

Projeto lwIP com FreeRTOS aberto.
Figura 3 - Projeto lwIP com FreeRTOS aberto.



A partir de agora navegue dentro do projeto e abra o arquivo freertos_tcpecho.c, como mostrado abaixo:



Projeto lwIP com FreeRTOS aberto.
Figura 4 - Projeto lwIP com FreeRTOS aberto.



Por padrão o cliente DHCP está habilitado. Veja o arquivo lwipopts.h, na linha 83:



Para conferir o IP obtido do servidor DHCP da rede, vai ser usada a porta serial UART da placa LPCXpresso4337, exibindo mensagens de debug. Para isso, confira se a ligação com o PC está correta e configure um monitor de serial no PC.



Vamos então executar o projeto? No painel Quickstart Panel execute o comando Debug 'lwip_freertos_tcpecho' [Debug] e em seguida o comando Resume.



O cliente DHCP na placa então inicia a busca por um IP dinâmico e quando o consegue é exibida uma mensagem na porta serial com o seguinte formato:



O código que é executado para imprimir tal mensagem na serial é este, em freertos_tcpecho.c, na linha 182:



Para testar o PING na placa, execute o seguinte comando no PC host:



PING OK!!!



Vamos para o próximo? Telnet! Execute o seguintes comandos no PC host:



Neste exemplo foi configurada a porta 7 para tratar de dados via telnet. Cada caractere digitado no terminal é "echoado" pela placa.



TELNET OK!!!



Vamos testar outro projeto bacana? Que tal um Web Server? Para isso pare a depuração com o comando Terminate.





Webserver na placa LPCXpresso4337



Feche todos os projetos no Project Explorer e abra o projeto lwip_freertos_webserver. Seu Project Explorer deve ficar da seguinte forma:



lpcxpresso-lpcopen-lwip-freertos-webserver-aberto
Figura 5 - Projeto de Webserver aberto.



Vamos então executar o projeto? No painel Quickstart Panel execute o comando Debug 'lwip_freertos_webserver' [Debug] e em seguida o comando Resume.



Veja as mensagens exibidas na serial depois que um IP dinâmico é conseguido:



Agora é só acessar do PC host a página web a seguir:

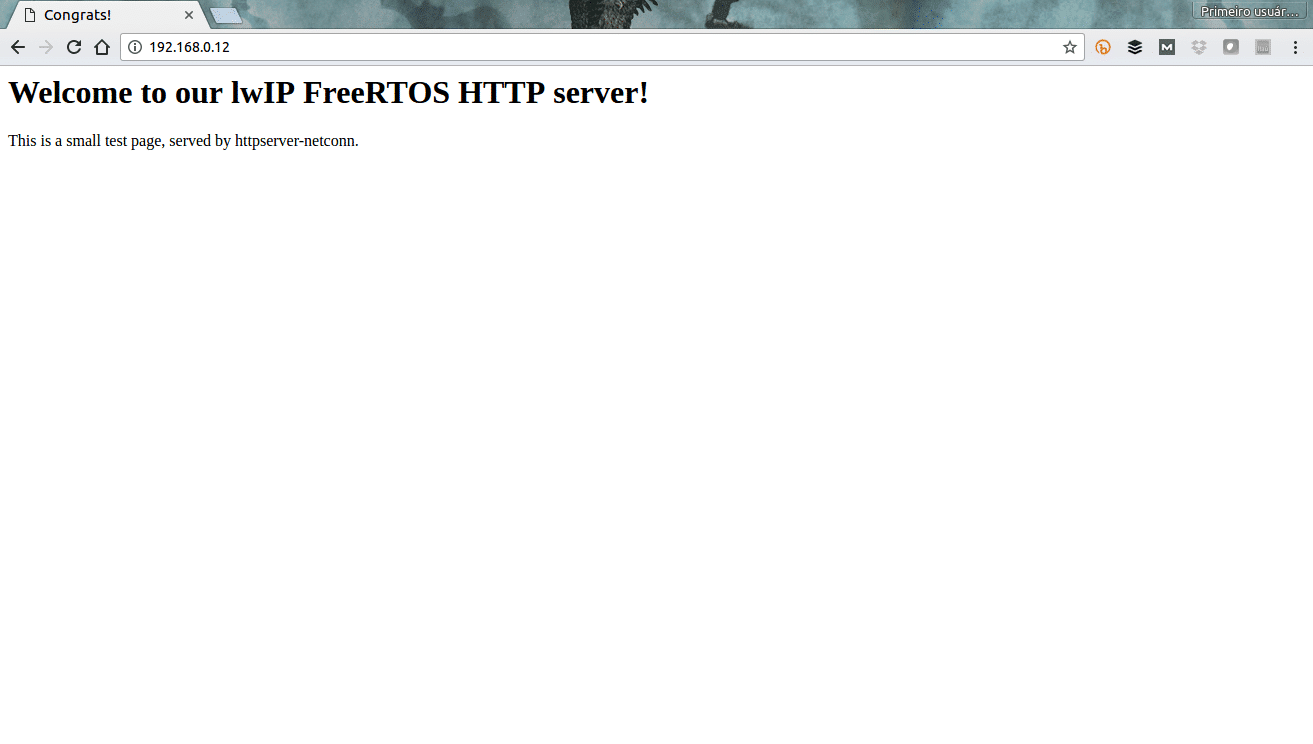

Página web acessada do PC.
Figura 6 - Página web acessada do PC.



WEBSERVER OK!!!



É isso pessoal! Agora já sabemos como usar a interface Ethernet da placa LPCXpresso e podemos criar novas aplicações. Deem dicas, se quiserem, e deixem seus comentários.
