Livro – O Circuito Integrado 4093 para os Makers

4093 destaque
Recentemente recebi o livro “O circuito Integrado 4093 para os Makers“, escrito pelo mestre da Eletrônica no Brasil, o professor Newton C Braga. O livro é voltado para os makers, estudantes, engenheiros e entusiastas de eletrônica.  Apresenta diversos circuitos de aplicações com o circuito integrado 4093, onde você pode aprender muito e se inspirar para o desenvolvimento de circuitos e soluções com esse fantástico circuito, que apesar de simples é bem versátil.

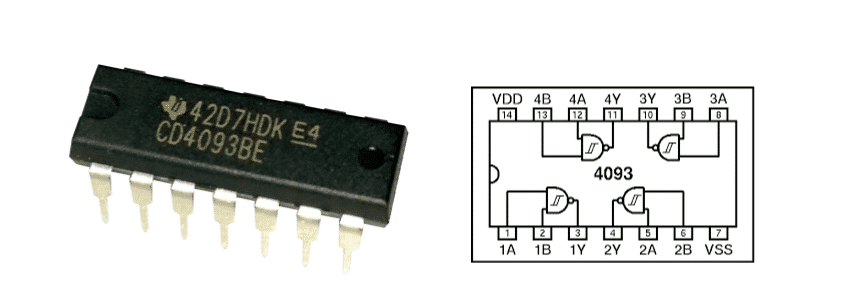

O autor começa apresentando o circuito integrado 4093, exibindo todos os detalhes e configurações básicas. Esse capítulo é muito importante para entender o funcionamento dos circuitos apresentados. Também há uma seção apresentando circuitos de fontes de alimentação, importante para a alimentação dos projetos apresentados.  A figura a seguir exibe o 4093 e suas portas lógicas:


Circuito Integrado 4093
Figura 1 – Circuito Integrado 4093

Os capítulos seguintes são dedicados a projetos com o 4093, são apresentados 134 circuitos de aplicações e o professor Newton C Braga, dividiu os projetos da seguinte forma:
  • Capítulo 2 – Projetos de Áudio e RF
  • Capítulo 3 – Projetos com Lâmpadas e LEDs
  • Capítulo 4 – Projetos de Circuitos de Tempo
  • Capítulo 5 – Circuitos Biestáveis
  • Capítulo 6 – Alarmes
  • Capítulo 7 – Inversores
  • Capítulo 8 – Projetos Diversos

Todas as aplicações apresentam explicação do funcionamento, esquemático, montagem e lista de componentes. Algumas também apresentam o desenho da placa de circuito impresso.


Os circuitos podem ser testados em ferramentas de simulação, como o MultiSIM BLUE usado no livro. Como o livro abrange todos os níveis de conhecimento, todos os circuitos são apresentados de forma clara, seja em placa de circuito impresso ou em protoboard.


Você encontra facilmente os componentes em lojas de eletrônica no Brasil e rapidamente consegue testar e fazer suas aplicações inspiradas nos exemplos apresentados.


Sem dúvida é um excelente livro para os makers de eletrônica, seja iniciante ou avançado.


Deixo aqui meu agradecimento ao professor Newton C Braga, pelo livro e por todo ensinamento compartilhado sobre eletrônica em todos esses anos.
