Limiares das lógicas dos níveis de baixa tensão

Saiba mais sobre o limiares das lógicas dos níveis de baixa tensão utilizados em projetos eletrônicos, com o auxílio de um gráfico auto-explicativo.
baixa tensão

É bastante comum na vida de um desenvolvedor de sistemas embarcados ter que consultar quais são os limiares das lógicas dos níveis de baixa tensão utilizados em projetos eletrônicos.

Seja quando você deseja analisar algum sinal no osciloscópio ou se queira interfacear o processador com algum módulo de hardware externo, é muito importante que você saiba quais são os limiares dos níveis de tensão que você estará lidando.

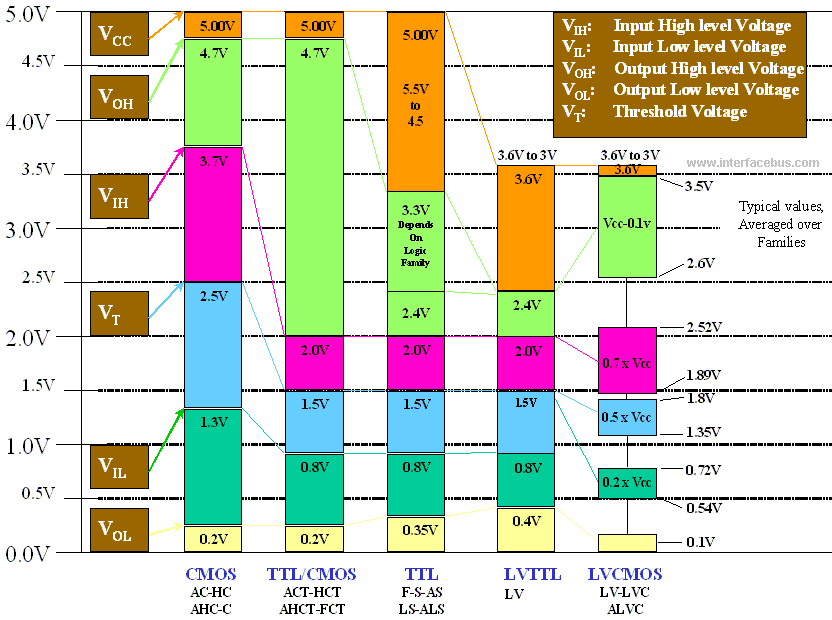

Segue abaixo um gráfico bastante completo e auto-explicativo.

Chart-of-Low-Voltage-IC-Switching baixa tensão

[fonte]
