Leitura dos botões da Micro:bit com MicroPython

botões da micro:bit com MicroPython

Continuando nossa aventura com a Micro:bit programada em MicroPython, neste artigo vamos aprender como fazer a leitura dos botões A e B, presentes na placa.



Hardware para leitura dos botões da Micro:bit

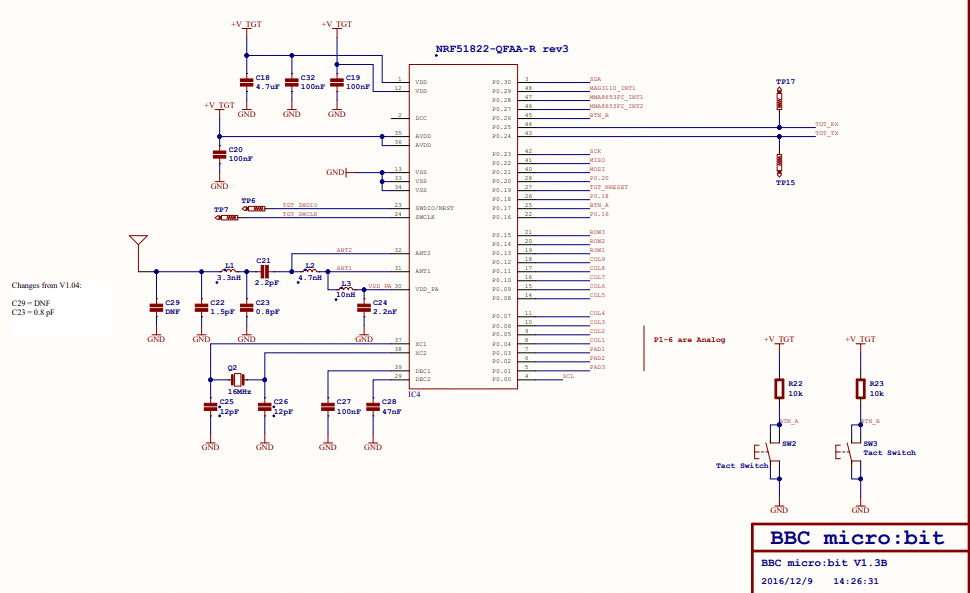

Antes de passarmos para a programação, vamos entender como os botões estão ligados na placa. A figura a seguir exibe o esquemático da placa, onde estão os botões:



 leitura dos botões da Micro:bit com MicroPython
Figura 1 - Esquemático da Micro:bit para leitura dos botões



Há um resistor de pull-up em cada botão. O botão A está ligado ao pino P0.17 e o botão B ao pino P0.26 do NRF51822. Dessa forma, quando o botão está solto há nível lógico alto no pino e quando pressionado, vai para nível lógico baixo.



Classe Button

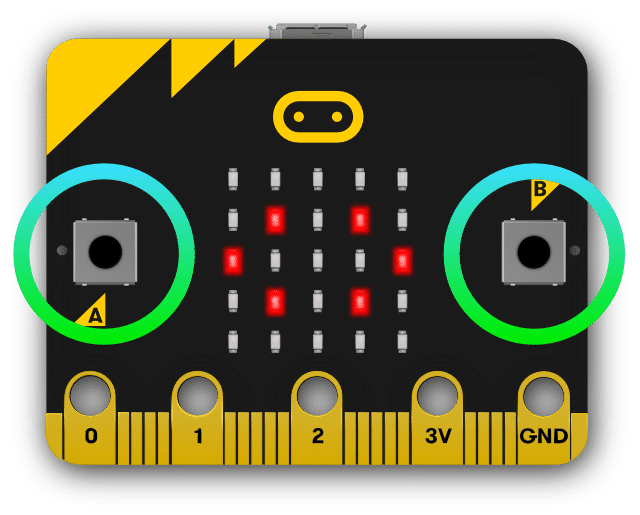

Há dois botões na placa A e B, representados pelos atributos button_a e button_b.

Leitura dos botões da micro:bit com MicroPython
Figura 2 - Botões A e B da Micro:bit



Os seguintes métodos estão disponíveis para leitura dos botões da Micro:bit com MicroPython:



is_pressed()

retorna verdadeiro se o botão for pressionado no momento em que a instrução for executada

was_pressed()

retorna verdadeiro se o botão foi pressionado desde que a Micro:bit foi iniciada ou da última vez que o método foi chamado

get_presses()

retorna o número de vezes que o botão foi pressionado desde que a Micro:bit foi iniciada ou da última vez em que o método foi chamado

reset_presses()

reinicia a contagem de vezes que o botão foi pressionado





Exemplo para leitura dos botões da Micro:bit com MicroPython



O exemplo a seguir faz a leitura dos botões e exibe no display qual botão está pressionado:



O Exemplo abaixo exibe quantas vezes o botão A foi pressionado após 5 segundos que a placa foi ligada:





Conclusão



A leitura dos botões da Micro:bit com o MicroPython é bem simplificada. Os métodos ajudam nesse processo e facilitam a criação de interface humana.



Nos próximos artigos iremos explorar mais recursos da Micro:bit.



Se ficou alguma dúvida ou tem alguma sugestão, deixe seu comentário abaixo.
