Kit de Desenvolvimento Renesas AE-Cloud1

AE-Cloud1

A Renesas lançou um kit de desenvolvimento que permite prototipar e construir dispositivos eletrônicos com conexão à internet de forma rápida, experimentando os microcontroladores da série Synergy S5, em especial o microcontrolador S5D9, utilizando comunicação Wi-Fi.



O Kit conta com três placas:



  • Placa MCU;
  • Placa Wi-Fi;
  • Placa Debugger.

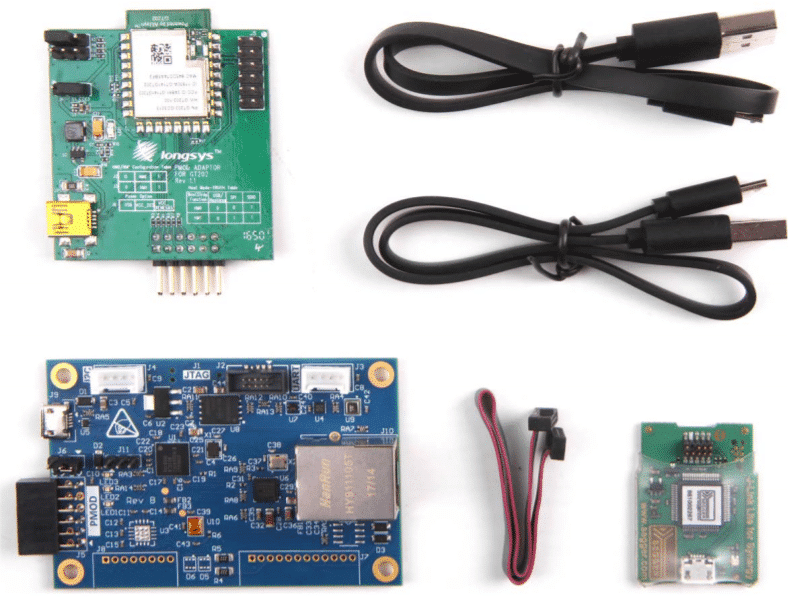

Além disso, acompanham 3 cabos para interconexão das placas e para permitir operação, dois cabos USB e um cabo de debug para 10 pinos padrão miniJTAG. Veja a imagem abaixo que ilustra todos os itens do kit.





A placa MCU é conectada ao Debugger através de um cabo flat, a placa Wi-Fi é conectada no r PMOD. Na placa Debugger é conectado um cabo USB, que é ligado ao PC e é com ele que é feito o desenvolvimento da aplicação de software, gravação e depuração de novos firmwares. A placa MCU também é conectado um cabo USB, que funciona como COM e alimentação. Confira a ligação na imagem retirada do manual do usuário do kit.





Características das placas do Kit de Desenvolvimento Renesas AE-Cloud1



Placa MCU



A placa MCU conta com as seguintes características:



Microcontrolador e Memória



  • Synergy S5D9 com core Arm® Cortex®-M4F;
  • arquitetura Arm® v7E-M;
  • Frequência máxima de operação: 120 MHz;
  • Crypto Engine Segura;
  • MPU;
  • FPU;
  • Interface JTAG;
  • 640 KB de Memória RAM;
  • 2 MB de Memória Flash;
  • 64 KB de Memória de Dados;
  • 32 MB de Memória Flash Externa com comunicação QSPI.



Sensores



  • Acelerômetro e Magnetômetro (Bosch BMC150);
  • Temperatura e Umidade (AMS ENS210);
  • Pressão (TE Connectivity MS563702);
  • Microfone Analógico MEMS (Knowles SPU0414HR5H).



Conectividade



  • Ethernet (RJ45) 10/100 Mbps;
  • USB 2.0 Full Speed;
  • UART (Conector Seed Grove, que também pode ser utilizado como IO);
  • I2C (Conector Seeed Grove, que também pode ser utilizado como IO);
  • SPI (Conector PMOD);
  • RS232 (Intersil ISL3232E);
  • GPIOs definidas pelo usuário;
  • Leds.



A placa é alimentada via USB, 5V.

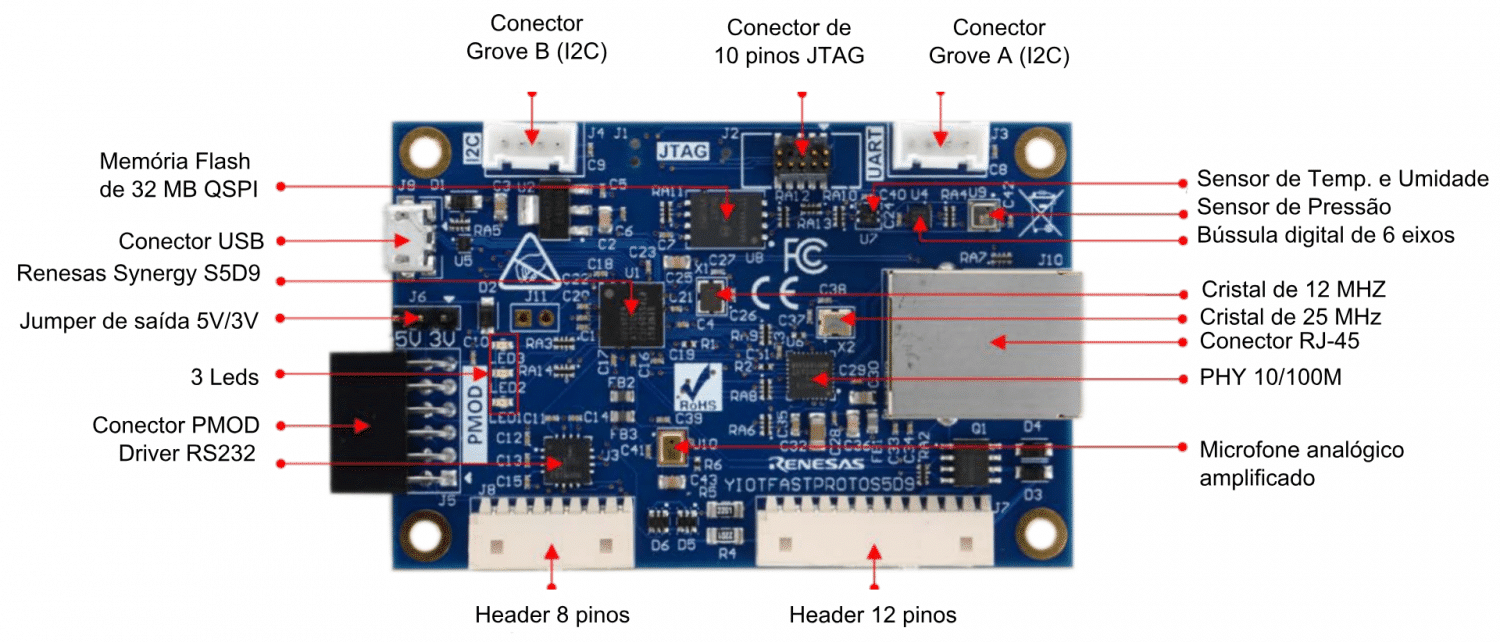

Diagrama ilustrativo da placa MCU do Kit de Desenvolvimento Renesas AE-Cloud1





Datasheets e páginas do Kit de Desenvolvimento Renesas AE-Cloud1



Informações sobre o Kit de Desenvolvimento Renesas AE-Cloud1 e onde comprar - link

Manual do usuário do kit de desenvolvimento Renesas AE-Cloud1 - link

Acelerômetro e Magnetômetro (Bosch BMC150) - link

Sensor de Temperatura e Umidade (AMS ENS210) - link

Sensor de Pressão (TE Connectivity MS563702) - link

Microfone Analógico MEMS (Knowles SPU0414HR5H) - link
