Kit de referência de sensor BLE alimentado por energia solar

Destinado a uma ampla gama de aplicações de Internet das Coisas (IoT), conheça o Kit de Referência de Sensor BLE alimentado por energia solar da Cypress.
BLE alimentado por energia solar

Destinado a uma ampla gama de aplicações de Internet das Coisas (IoT), o Kit de Referência de Sensor BLE alimentado por energia solar da Cypress Semiconductor (CYALKIT-E02), possibilita o desenvolvimento de pequenos dispositivos IoT alimentados por energia solar e com conectividade sem fio BLE. Além disso, ele é destinado a proporcionar uma plataforma de fácil uso para o desenvolvimento de sensores sem fio (Wireless Sensor Node) movidos a energia solar,  que podem monitorar tanto temperatura como umidade e transmitir os dados via Bluetooth.

O Kit de desenvolvimento CYALKIT-02, com apenas 25 mm de diâmetro, proporciona um WSN funcional totalmente livre de bateria. Ele pode ser colocado e deixado em operação em campo sem a necessidade de manutenção de baterias, tornando-o apropriado para monitorar condições ambientes em uma residência inteligente, prédio comercial, fábrica ou instalação agrícola.

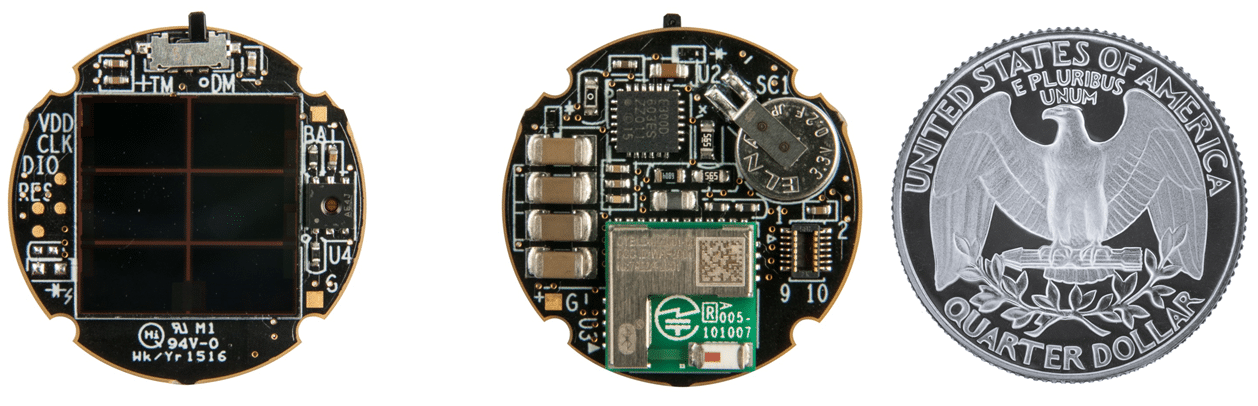

Vista do kit CYALKIT-E02
Figura 1 – Vista do kit CYALKIT-E02

O projeto de referência integra um sistema de captação de energia solar e circuitos integrados de gerenciamento de energia da Cypress (PMICs), EZ-BLE™, PRoC módulo de baixa potência e uma célula solar de 15 x 15 mm que pode operar com intensidades tão baixas de luz como 100 lux de luz ambiente, menos luz do que uma residência típica costuma receber.

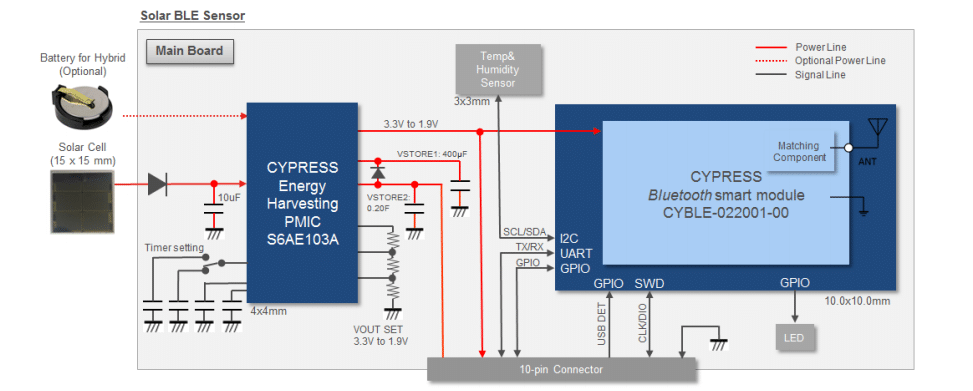

Diagrama de Blocos
Figura 2 – Diagrama de Blocos

O kit contém ainda o conjunto sensor BLE alimentado por energia solar, uma ponte BLE-USB e uma placa de Debug baseada nos produtos Cypress PRoC™BLE e PSoC® 5LP, que podem ser conectados, e um PC host via interface USB para receber dados do sensor ou depuração.

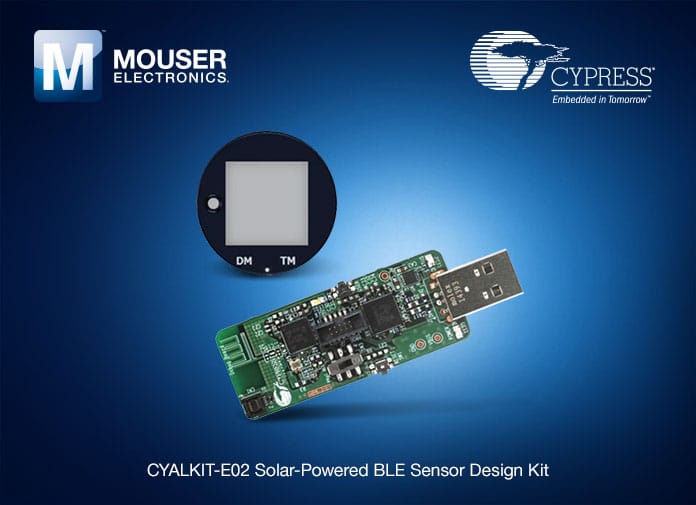

BLE-USB Bridge and Debug Board
Figura 3 – BLE-USB Bridge and Debug Board

Ele vem ainda com o BLE-Beacon App para IoS da Cypress, Android e PCs. Os usuários são capazes de receber e ver os dados do sensor transmitidos pelo sistema sinalizador como um gráfico 2D/3D de visualização e exportar os dados.

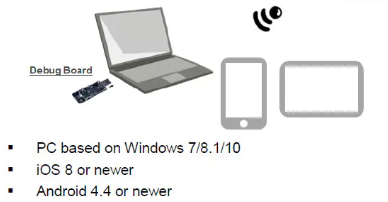

App e programa para PC
Figura 4 – App e programa para PC

Confira mais detalhes do kit Cypress CYALKIT-E02 Solar-Powered BLE Sensor Design Kit.

Mouser Electronics é um dos líderes mundiais em distribuição de semicondutores e componentes eletrônicos e distribuidor autorizado de mais de 500 fornecedores líderes da indústria. Nosso foco é a excelência em serviço ao cliente, oferendo rápida entrega e embarque imediato com a precisão no processo, desde a colocação dos pedidos até a sua entrega. Mouser oferece uma ampla seleção de produtos em estoque para rápido envio a mais de 170 países.
