Kicad 6 – O que já era bom, ficou ainda melhor!

O KiCad, uma ferramenta open source para EDA (electronic design automation) criada há 30 anos por Jean-Pierre Charras, chega a sua versão 6.0.0.

Foram 3,5 anos desde o lançamento da versão 5.0.0, lançada em junho de 2018. Segundo o anúncio feito pelos desenvolvedores do KiCad  no dia do natal:

“Houve muitas mudanças importantes que deixaram esta versão com melhorias consideráveis em relação à série 5.x e uma atualização que vale a pena para os usuários em todas as plataformas. Existem centenas de novos recursos e melhorias, bem como centenas de bugs corrigidos. “

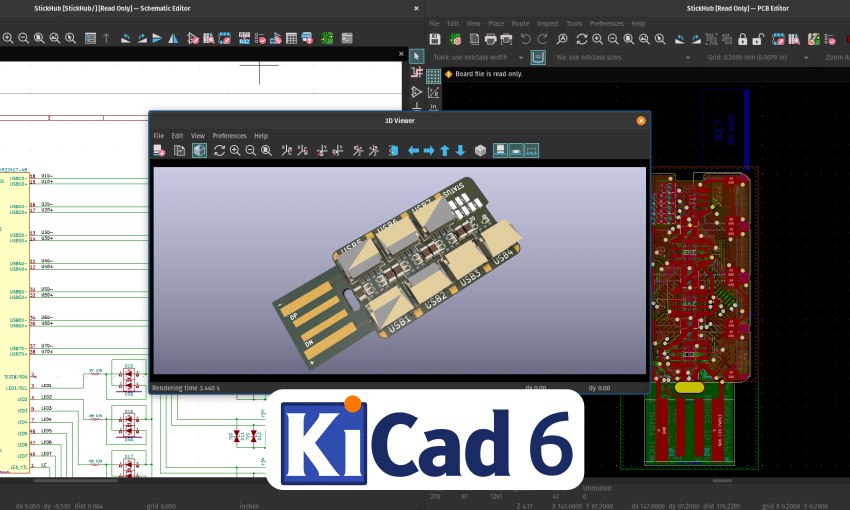

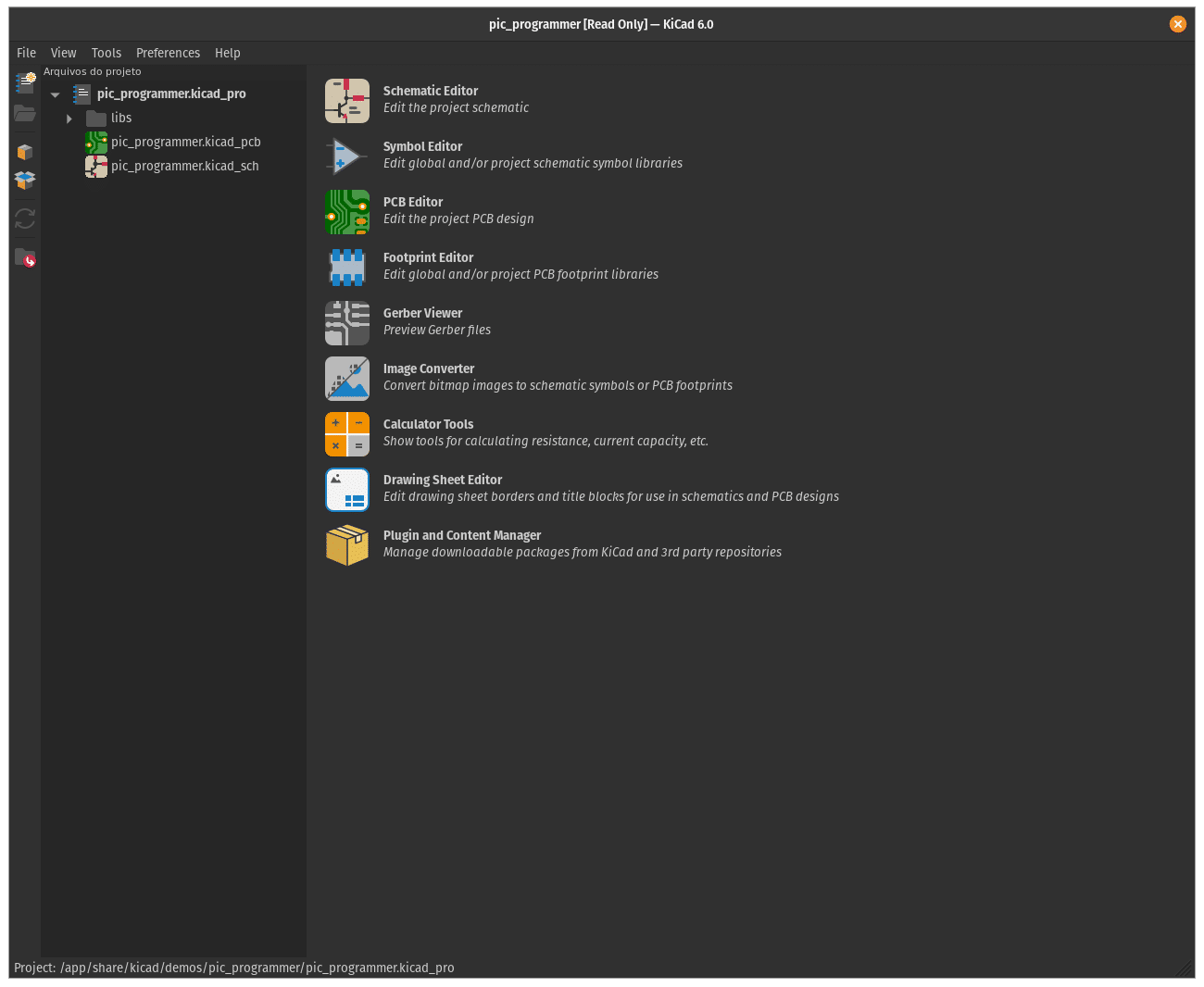

Kicad 6

Novidades no Kicad 6

Conforme destacados pelos desenvolvedores no texto de divulgação, é difícil listar todas as melhorias e alterações, já que foram realizadas milhares de atualizações entre o KiCad 5 e o KiCad 6. Deixarei alguns destaques nesse texto.

Interface de usuário

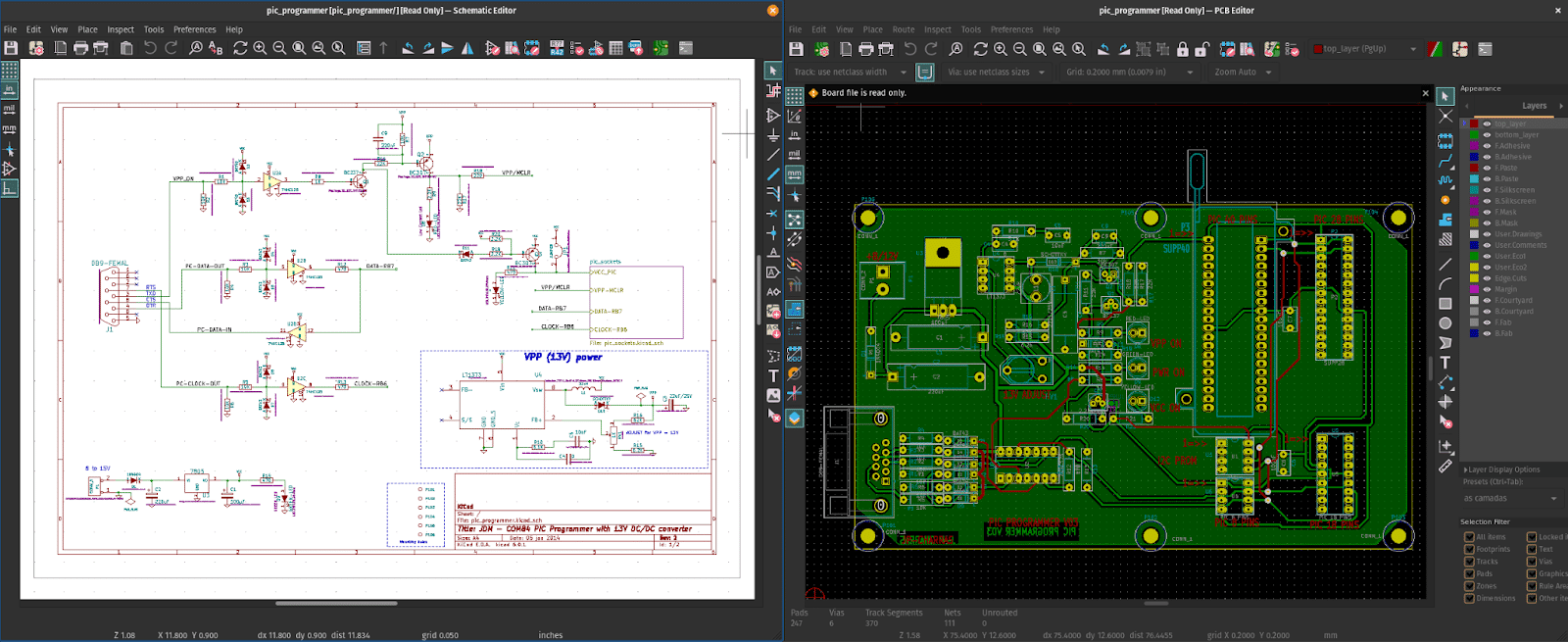

O KiCad 6.0 trouxe uma série de atualizações em sua inteface. A proposta é facilitar o uso da ferramenta principalmente para os iniciantes, o que já tinha sido melhorado bastante na versão 5. Eles fizeram uma harmonização nas interfaces dos programas para evitar a impressão que se está usando duas ferramentas diferentes ao alternar entre os editores esquemáticos e PCB.

Kicad 6

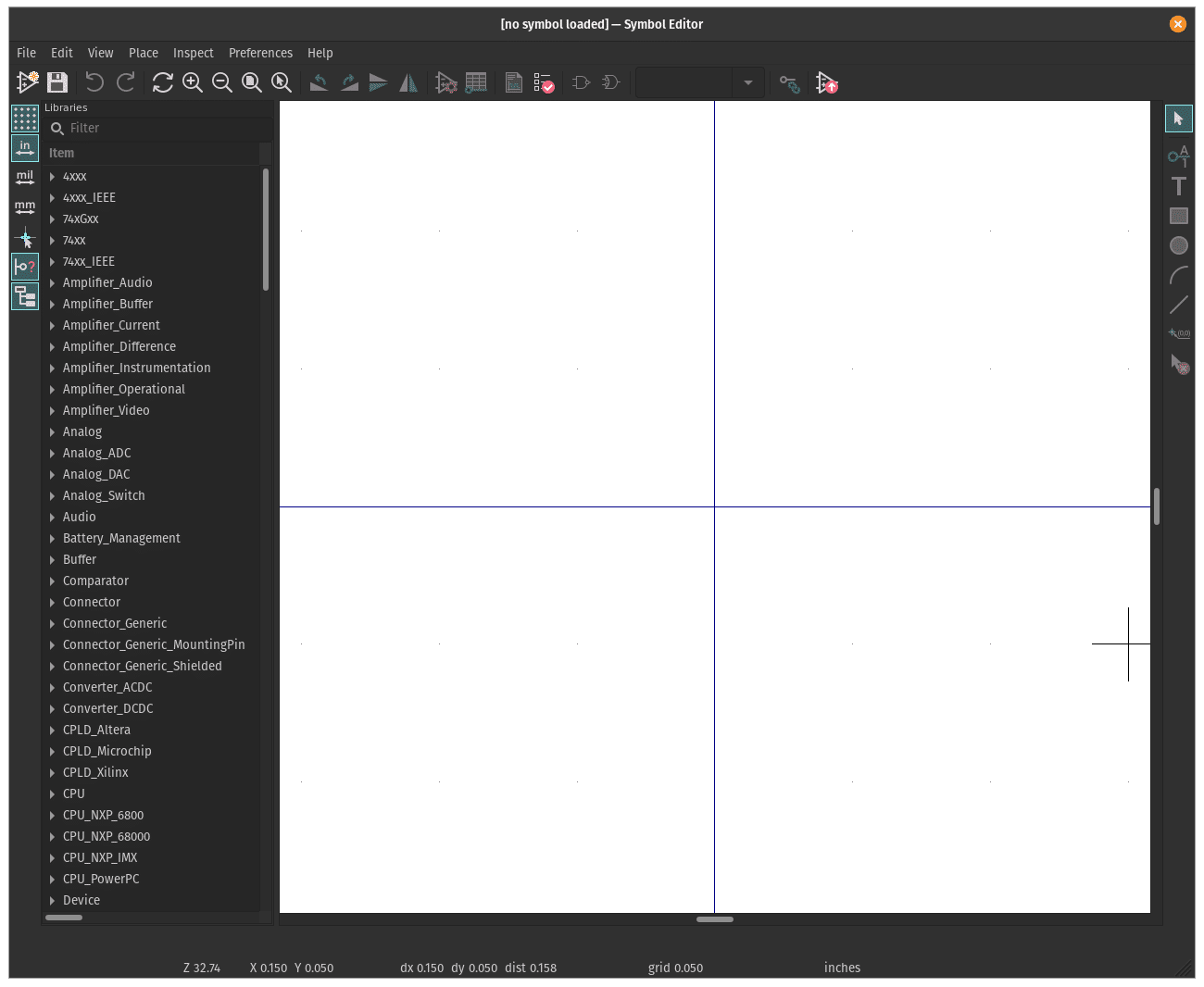

Essa harmonização foi feita em todas as aplicações:

Kicad 6
Kicad 6

Editor de esquemático

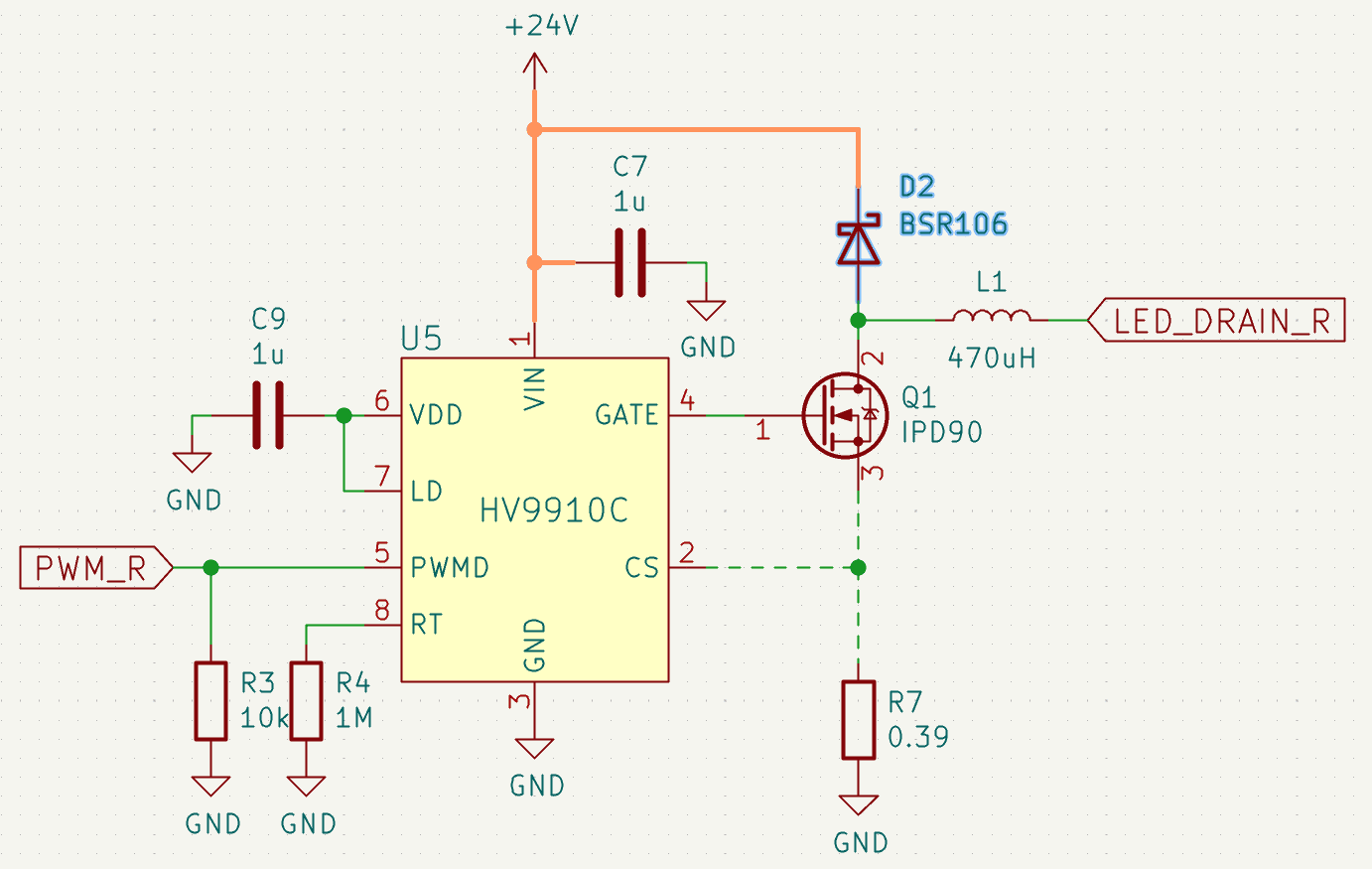

O editor de esquemáticos recebeu uma excelente atualização. Agora usa o mesmo paradigma de seleção e manipulação de objetos do editor de PCB e recebeu dezenas de novos recursos:

  • Atribuição nets de dentro do editor de esquema;
  • Agora é possível aplicar regras de cor e estilo de linha a fios e barramentos individualmente ou com base na net class;
  • Barramentos que agrupam vários sinais com nomes diferentes para facilitar o design hierárquico.
  • Novo formato de arquivo para esquemas e bibliotecas de símbolos;
  • Facilidade na alteração de componentes entre esquemático e PCB.
Kicad 6
Fonte: https://www.kicad.org/blog/2022/01/KiCad-6.0.1-Release/

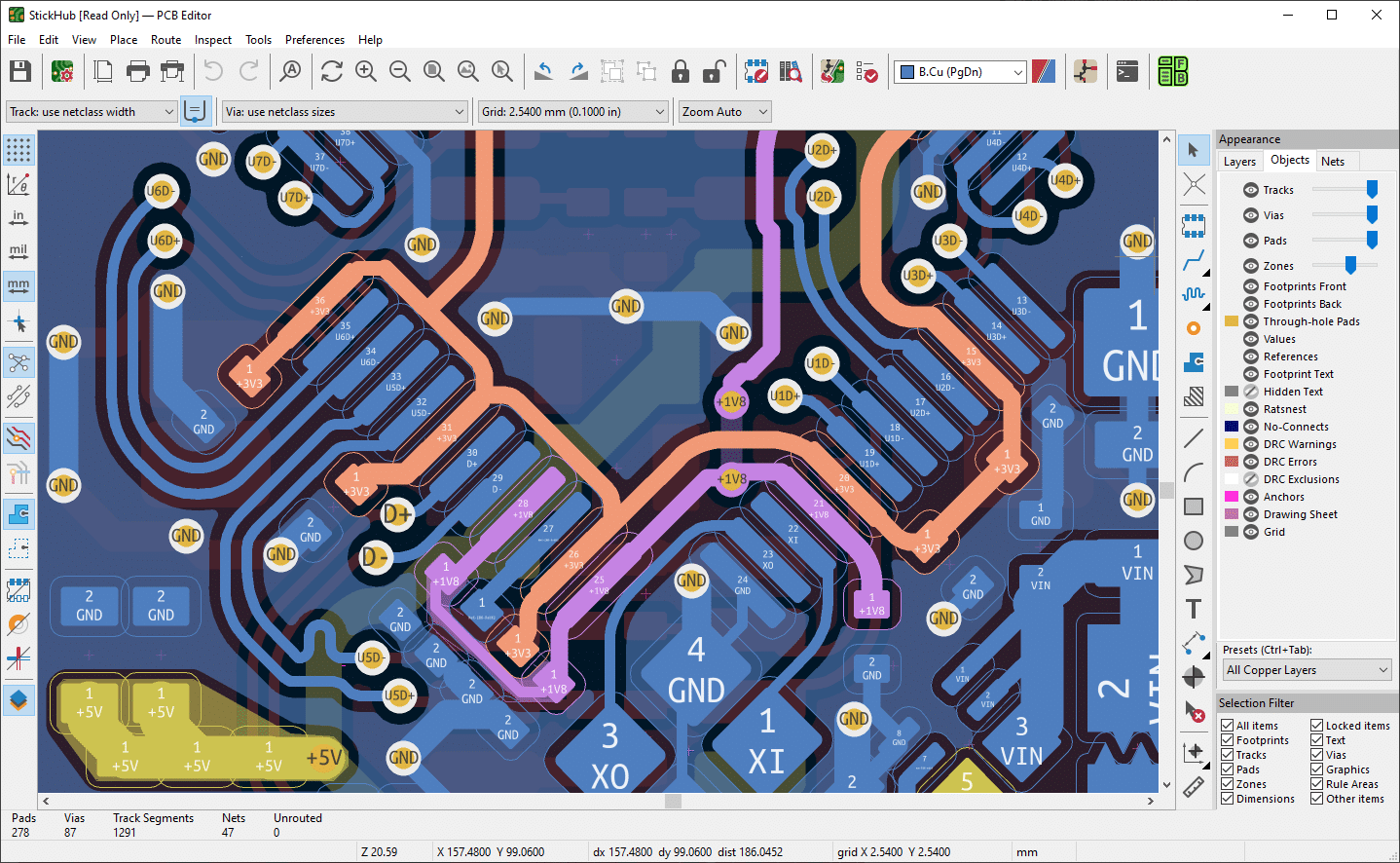

Editor de PCB

O editor de PCB também foi melhorado. Diversos recursos foram adicionados para melhorar a experiência de desing de placas de circuito impresso. Destacamos: agora é possível ocultar nets, salvar e restaurar predefinições de visualização personalizadas, zonas independentes, controle de opacidade de pads, vias e trilhas, etc.

Fonte: https://www.kicad.org/blog/2022/01/KiCad-6.0.1-Release/

Foram adicionados recursos para criação placas avançadas como o suporte para trilhas arredondadas, zonas de cobre hachuradas e a possibilidade de remoção de anéis desconectados. O roteador push-and-shove e os recursos de ajuste de comprimento de trilha também foram aprimorados para um roteamento mais rápido, fácil e amigável

Kicad 6
Fonte: https://www.kicad.org/blog/2022/01/KiCad-6.0.1-Release/

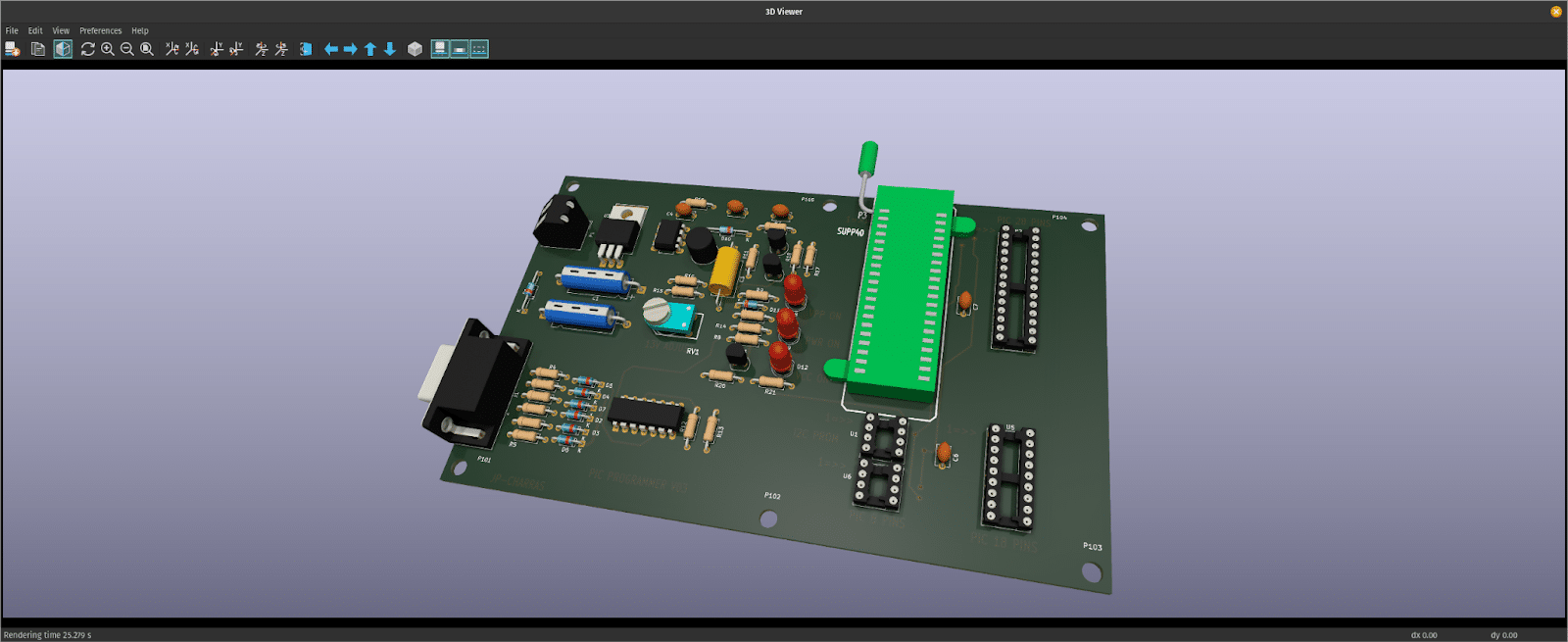

Visualizador 3D

O visualizador 3D agora possibilita a visualização 3D com controles de iluminação, realce de objetos selecionados no editor de PCB e acesso mais fácil aos controles usados com frequência.

Kicad 6

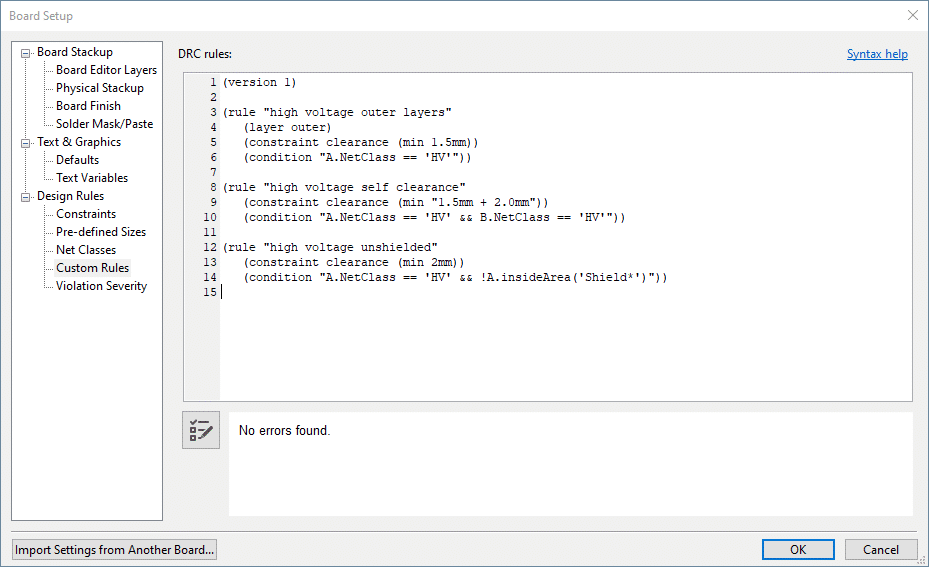

DRC avançado

Um novo sistema de DRC personalizado permite que regras de design complexas sejam definidas, incluindo regras específicas de área, regras específicas de camada e outras restrições necessárias para designs avançados.

Fonte: https://www.kicad.org/blog/2022/01/KiCad-6.0.1-Release/

Ferramentas adicionadas e/ou melhoradas

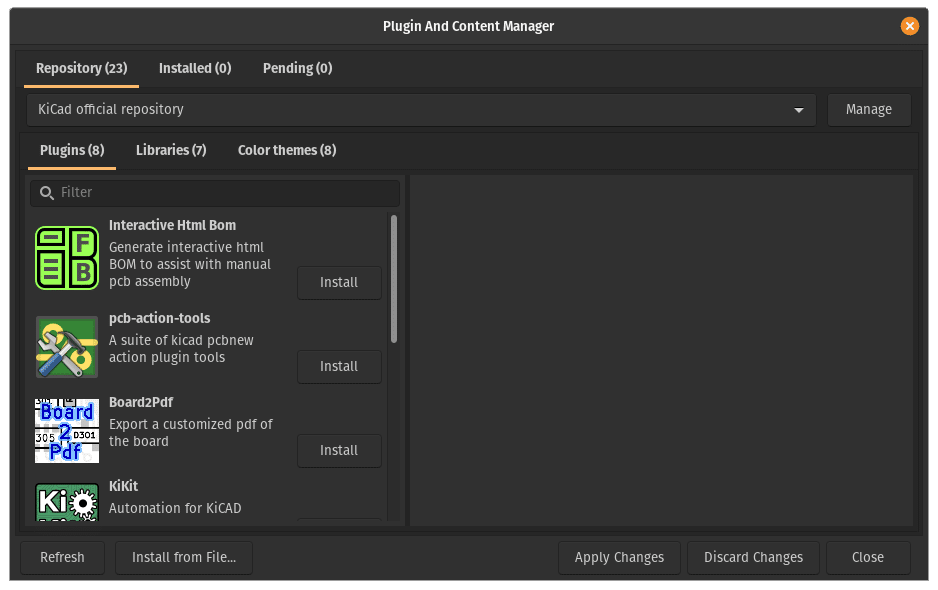

Ferramenta para instalação de plugins, bibliotecas e temas:

  • Suporte expandido para simulação SPICE
  • Melhorias na GUI de simulação
  • Calculadora de resistores E-Series
  • Melhorias no GerbView “Exportar para PCB”
  • Importador de projetos do Altium Designer e CADSTAR

Entre outras melhorias. Confira mais em: https://www.kicad.org/blog/2021/12/KiCad-6.0.0-Release/

Baixe o Kicad 6 em: https://www.kicad.org/download/

E aí, o que achou do Kicad 6? Já testou? Deixe seu cometário abaixo.
