ISOBUS: Desenvolvimento de sistemas embarcados para área agrícola

ISOBUS

Entre os dias 21 e 25 de julho de 2015 aconteceu, na Universidade Anhembi Morumbi, o evento The Developers Conference 2015. Neste ano tive a grata oportunidade de participar da trilha de Embarcados, coordenada pelo Prof. Alessandro Cunha.



Foi uma honra poder apresentar a palestra: "ISOBUS: Desenvolvimento de sistemas embarcados para área agrícola" e poder conhecer profissionais que trabalham com sistemas embarcados.



Nos últimos anos tenho trabalhado com desenvolvimento de projetos para a área agrícola. Tudo começou em 2002, quando fiz um estágio na Embrapa Instrumentação em São Carlos, e através dos projetos de pesquisa ampliei meus conhecimentos sobre a área agrícola.



Ainda nesse período, tive a oportunidade de conhecer os processos produtivos e tecnologias adotadas no campo.



Atualmente, os sistemas embarcados estão presentes em todos os processos agrícolas e com as mais diversas aplicações. Apesar do mercado agrícola ser bastante grande, o desenvolvimento de tecnologias para essa área não possui muito destaque.



Ao longo da palestra e desse texto, são apresentadas informações referentes às aplicações agrícolas, mercado e tecnologias adotadas atualmente. Estes são alguns temas discutidos aqui:

  • Por que usar sistemas embarcados na agricultura?
  • Como os sistemas embarcados estão sendo utilizados atualmente?
  • Quais são os desafios nos desenvolvimentos para área agrícola?
  • Como a norma ISO 11783 (ISOBUS) padroniza a comunicação e interoperabilidade entre sistemas eletrônicos?



Essas questões direcionaram o conteúdo apresentado e permitiram apresentar, para o público de engenheiros ("makers"), uma visão ampla sobre área agrícola, a partir de informações de produção e exportações brasileiras e chegando nos bytes e frames das trocas de mensagens entre sistemas eletrônicos embarcados em máquinas agrícolas.



O Brasil tem se posicionado como um dos importantes produtores mundiais na agricultura. De acordo com o Ministério da Agricultura, o Brasil é o líder na produção e exportação de laranja, açúcar e café; o segundo na exportação e produção de soja; o primeiro na exportação de frango e carne; o segundo na exportação de milho.


As seguintes estatísticas foram apresentadas pelo Departamento de Agricultura dos Estados Unidos (USDA) em 2009, e foram utilizadas na matéria do jornal Economist sobre a produção agrícola brasileira.



ISOBUS - Estatíticas em 2009 da produção agrícola brasileira
Figura 1 - Estatíticas em 2009 da produção agrícola brasileira.



A necessidade de incremento da produtividade para atender demandas crescentes por alimentos e geração de energias renováveis têm motivado pesquisas para otimizar o sistema produtivo e incrementar produtividade sem a necessidade de ampliar a área produtiva. Em outras palavras, produzir mais na mesma área cultivada.



Outro importante fator é a busca por minimizar impactos ambientais, que alavancou o desenvolvimento e a adoção de sistemas embarcados. O uso dessas tecnologias tem sido fator essencial para o desenvolvimento da agricultura e da melhoria de todo o sistema produtivo.



Há alguns anos, a área agrícola tem exigido o desenvolvimento de tecnologias para aplicação dos conceitos da agricultura de precisão como um novo conceito de gerenciamento agrícola.



A adoção do conceito de agricultura de precisão permite a localização exata dos fatores limitantes ao rendimento das plantações no campo como, por exemplo, parâmetros do solo, estado nutricional e ocorrência de doenças ou plantas invasoras.



Basicamente, agricultura de precisão pode ser definida como a aplicação de insumos em locais onde estes precisam ser aplicados e na quantidade correta, evitando desperdício de insumos e incrementando a eficiência das operações.



Um exemplo disso é o controle da pulverização de precisão onde, durante a operação, o sistema eletrônico controla a taxa de aplicação em áreas que apresentam diferentes níveis de infestações, além de ligar e desligar automaticamente todo o sistema de aplicação.



Para que isso seja possível, todas essas operações necessitam de controle de velocidade, leitura de GPS, leitura de inúmeros sensores e controle de muitos atuadores embarcados nas máquinas agrícolas.



A crescente adoção dessas tecnologias, a falta de padronização nessas adoções e a postura comercial das empresas fornecedoras dessas soluções, têm gerado grande redundância de sistemas embarcados.



Atualmente, cada sistema eletrônico possui seus próprios sensores, atuadores, sistema de controle e interface com o usuário. Dessa forma, uma máquina agrícola possui mais de um barramento de comunicação entre esses sistemas embarcados e utilizam protocolos de comunicações proprietários.

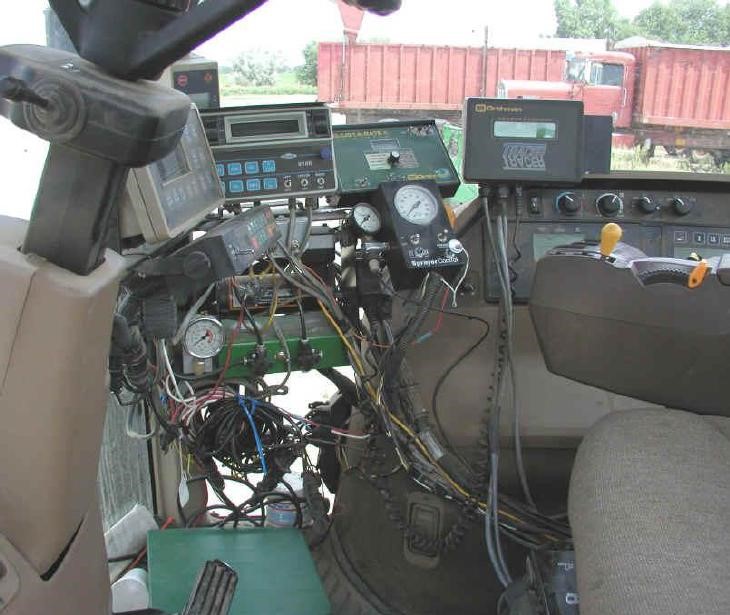

Auerhammer apresentou, no final da década de 90, uma das primeiras imagens e talvez uma das mais conhecidas sobre a falta de padronização e redundância de sistemas eletrônicos.



Auherhammer - ISOBUS
Figura 2 - Falta de padronização e redundância de sistemas eletrônicos - Auerhamme.



As máquinas mais novas também apresentam a redundância dos equipamentos eletrônicos, conforme apresentado nas imagens abaixo:





equipamentos novos - ISOBUS
Figura 3 - Redundância dos equipamentos eletrônicos.
redundância - ISOBUS
Figura 4 - Redundância dos equipamentos eletrônicos.



A norma ISO 11783 oferece a vantagem de integrar e compartilhar sistemas eletrônicos embarcados nas máquinas agrícolas, inclusive de diferentes fabricantes, eliminando redundância dos equipamentos, reduzindo complexidade operacional e de manutenção.





ISOBUS – ISO 11783



O propósito dessa norma é prover um padrão aberto para interconexão de sistemas eletrônicos embarcáveis através de um barramento, que é um conjunto formado por fios, conectores e dispositivos de potência para promover a interconexão de dispositivos e permitir a comunicação de dados entre estes.



Um sistema de automação ISOBUS compatível precisa, obrigatoriamente, ser desenvolvido com funcionalidades de comunicação e integração de mensagens entre todos os elementos instalados na rede de comunicação do trator.



A norma ISO 11783 consiste em 14 partes, apresentadas a seguir, e possui o seguinte título geral: Tratores e máquinas para agricultura e silvicultura - controle de série e rede de comunicações de dados:

  • Parte 1: Padrão geral para comunicação de dados móvel;
  • Parte 2: Camada física;
  • Parte 3: Camada de enlace de dados;
  • Parte 4: Camada de rede;
  • Parte 5: Gerenciamento de rede;
  • Parte 6: Terminal virtual;
  • Parte 7: Camada de aplicação de mensagens do implemento;
  • Parte 8: Mensagens de tomada de potência (Power train);
  • Parte 9: ECU do trator;
  • Parte 10: Controlador de tarefa e gerenciamento da informação;
  • Parte 11: Dicionário de elementos de dados móveis;
  • Parte 12: Serviços de diagnósticos;
  • Parte 13: Servidor de arquivos;
  • Parte 14: Controle de sequência.



As normas definem desde a parte física da rede de comunicação até a camada de aplicação e troca de mensagens entre todos os módulos instalados.



Dessa forma, permitindo o compartilhamento de recursos dentro de um mesmo barramento, eliminando redundância de equipamentos eletrônicos embarcados e, principalmente, tornando acessível os dados operacionais em um barramento aberto.



A imagem abaixo apresenta uma rede de comunicação padronizada e o uso de implementos de diferentes fabricantes compartilhando o mesmo recurso.



 Elementos de uma rede ISOBUS
Figura 5 - Elementos de uma rede ISOBUS (por Ricardo Inamasu e Rafael Sousa).



Podemos destacar que, dentro do trator, existe apenas um Terminal Universal, que será utilizado com todos os implementos conectados no barramento de comunicação. Sendo assim, cada implemento (Fabricante B ou C) pode compartilhar o mesmo recurso de tela, antena GPS e sensores da máquina, e implementam apenas as funcionalidades da operação que serão controladas no campo.



O Brasil tem colaborado com o desenvolvimento das normas ISO 11783 através de um grupo conhecido como Força Tarefa ISOBUS (FTI-Brasil). Esse grupo é coordenado pelo Dr. Ricardo Inamasu, pesquisador da Embrapa Instrumentação de São Carlos e Rafael Vieira Sousa, professor da FZEA-USP, e composto por um grupo de entusiastas no desenvolvimento das tecnologias agrícolas padronizadas.



O grupo é composto por representantes de instituições privadas e públicas que, além de trabalharem no desenvolvimento e divulgação da norma, também atuam na tradução das normas ISO 11783 para o português, pela ABNT (Associação Brasileira de Normas Técnicas) no Comitê Brasileiro de Tratores, Máquinas Agrícolas e Florestais CB-304. Esse comitê trabalha com apoio da Anfavea (Associação Nacional dos Fabricantes de Veículos Automotores) e Abimaq (Associação Brasileira Indústria de Máquinas).
