Intel® Genuino 101

Intel Genuino 101

A placa de desenvolvimento da Intel® Genuino 101 é uma placa de desenvolvimento acessível, sendo ideal para os makers e ambientes educacionais. A Genuino 101 é baseada no pequeno módulo de baixo consumo, o Intel Curie™.

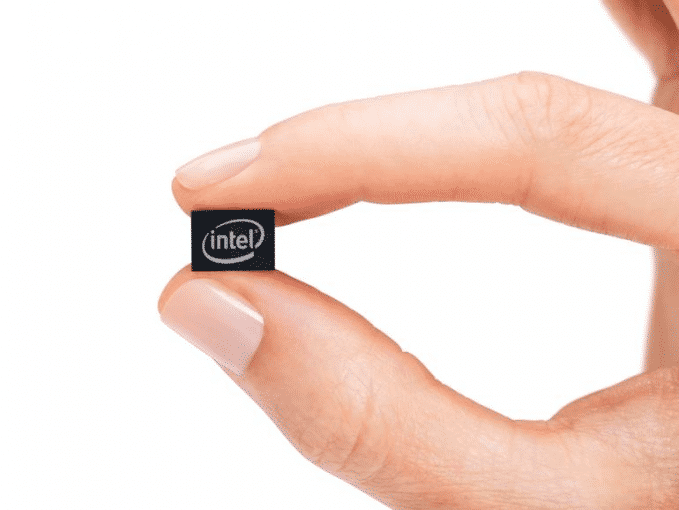

Intel Curie da Iltel Genuino 101
Figura 1 - Intel Curie

Além de ser fácil de usar e bem adequada para exercícios de aprendizagem fundamentais, a Genuino 101 pode ser usada para criar protótipos de produtos baseados na tecnologia que se conectam e de computação.

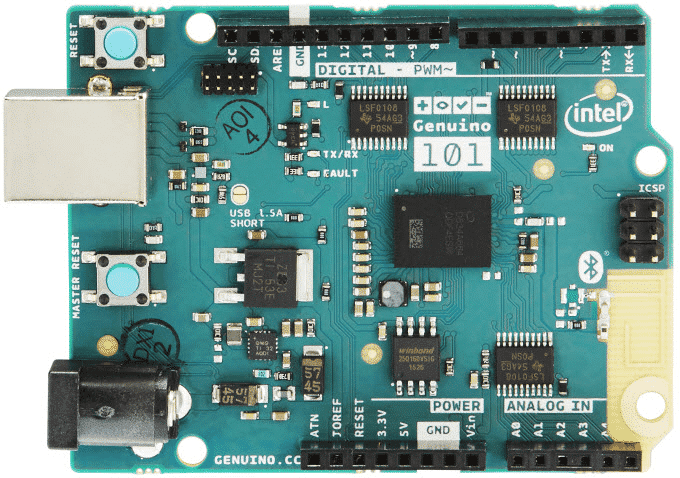

Placa Genuino 101
Figura 2 - Placa Genuino 101

Esta plataforma de desenvolvimento mantém o mesmo form factor e lista de periféricos da Arduino UNO com a adição de Bluetooth® LE e um acelerômetro/giroscópio de 6 eixos, que permitem expandir facilmente sua criatividade no mundo conectado. Esta placa junta-se à plataforma eletrônica de código aberto, Arduino, que combina projetos de hardware disponíveis a um extenso ecossistema de componentes de extensão de terceiros, com um ambiente de software de programação que a tornam fácil de criar projetos interativos.

Genuino 101 é fácil de usar na plataforma de software Arduino
Figura 3 - Genuino 101 é fácil de usar na plataforma de software Arduino

O módulo Intel Curie contém dois núcleos, um x86 (Quark) e outro 32 bits (ARC), ambos com clock de 32 MHz. O conjunto de ferramentas Intel compila seus sketches Arduino de forma otimizada em ambos os núcleos para realizar as tarefas mais exigentes. O Genuino 101 vem com 14 pinos de entradas/saídas digitais (4 dos quais podem ser usados como saídas PWM), 6 entradas analógicas, um conector USB para comunicação serial e carregamento de sketches, conector de alimentação e pinos para a ICSP com sinais SPI e pinos dedicados para a I2C. A tensão de operação da placa é de 3,3 V, mas todos os pinos são protegidos contra sobretensões de 5 V.

Características

  • Microcontrolador Intel® Curie™
  • Tensão de operação: 3,3 V (I/O tolerante a 5 V )
  • Tensão de entrada (recomendada): 7 a 12 V
  • Limite de entrada (limite): 7 a 20 V
  • Pinos I/O digitais: 14 (4 fornecendo saídas PWM)
  • Pinos PWM Digital I/O: 4
  • Pinos de entrada analógica: 6
  • Corrente DC por pino I/O: 20 mA
  • Memória Flash: 196 KB
  • SRAM: 24 KB
  • Velocidade de clock: 32 MHz
  • Bluetooth LE
  • Acelerômetro/giroscópio de 6 eixos

No site da Mouser Electronics você encontrará mais informações sobre essa excelente placa, além de acessórios e toda a documentação. Acesse aqui.

Referências

Figura 1 - http://goo.gl/eCjavQ

Figura 3 - ARDUINO AND GENUINO 101 AVAILABLE IN THE ARDUINO STORES

(*) este post foi patrocinado pela MOUSER ELECTRONICS
