INAx180 / INAx181 – Amplificadores com sensor de corrente da Texas Instruments

INAx180

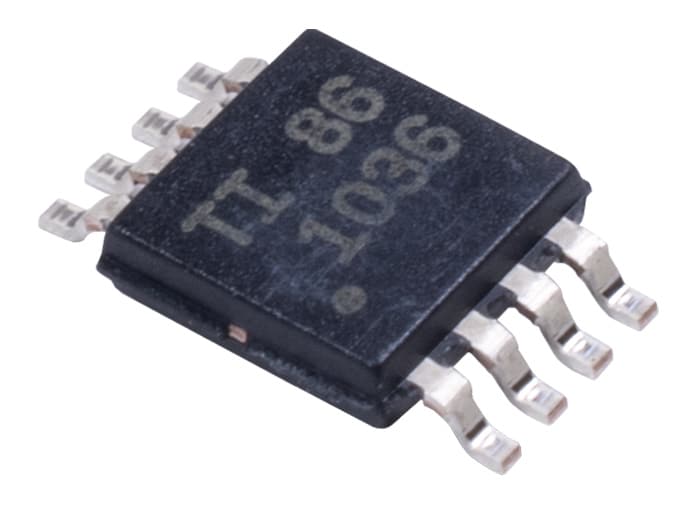

Os amplificadores de detecção de corrente INAx180 / INAx181 da Texas Instruments são amplificadores de detecção de corrente com custo otimizado (também chamados de monitores de corrente tipo shunt ou derivação) que detectam quedas de tensão nos resistores de sensoriamento de corrente com tensões em modo comum de –0,2V a + 26V, independentemente da tensão de alimentação. O INAx180 / INAx181 integra uma rede de resistores de ganho correspondente em quatro opções de ganho fixo: 20V / V, 50V / V, 100V / V ou 200V / V. Essa rede de resistores de ganho minimiza o erro de ganho e reduz o desvio por temperatura. Cada dispositivo opera com uma única fonte de alimentação de 2,7V a 5,5V, consumindo no máximo 260µA de corrente de alimentação. Os dispositivos INAx181 possuem capacidade bidirecional de detecção de corrente. Todas as opções do dispositivo são especificadas na faixa de temperatura operacional estendida de –40 ° C a + 125 ° C. Os dispositivos INAx180-Q1 / INAx181-Q1 são qualificados pela AEC-Q100 para aplicações automotivas.

Recursos INAx180 / INAx181

  • Faixa de modo comum (VCM): –0,2V a + 26V
  • Largura de banda alta: 350kHz (dispositivos A1)
  • Tensão de offset
    • ± 150µV (Max) em VCM = 0V
    • ± 500µV (Max) em VCM = 12V
  • Taxa de variação de saída: 2V / µs
  • Capacidade bidirecional de detecção de corrente (apenas INAx181)
  • Precisão
    • ± 1% de erro de ganho (máx.)
    • Desvio de 1 µV / ° C (máx.)
  • Opções de ganho
    • 20V / V (dispositivos A1)
    • 50V / V (dispositivos A2)
    • 100V / V (dispositivos A3)
    • 200V / V (dispositivos A4)
  • Corrente de repouso (inativo): 260µA Max (INA180 / INA181)

Aplicações do INAx180 / INAx181

  • Controle motor
  • Monitoramento de bateria
  • Gerenciamento de energia
  • Controle de iluminação
  • Detecção de sobrecorrente
  • Inversores solares

Para mais detalhes sobre os Amplificadores com sensor de corrente da Texas Instruments, acesse a Mouser Electronics: Texas Instruments INAx180/INAx181 Current Sense Amplifiers
