Introdução ao i.MX6Q / D (GC2000) Vivante OpenCL Embedded Profile

OpenCL Embedded
Este post faz parte da série OpenCL Embedded Profile. Leia também os outros posts da série:

O objetivo deste post não é fazer de você um novo expert em OpenCL, mas te fornecer os conhecimentos básicos para que possa aproveitar o suporte a GPGPU dos processadores i.MX6 da nova NXP e poder ter o seu código (ou parte dele) acelerada por sua GPU (Graphics Processing Unit).





O que é GPGPU e OpenCL?



GPGPU



  • GSGPU significa "Unidade de Processamento Gráfica de Uso Geral" (General Purpose Graphics Processing Unit);
  • Os algoritmos adequados para aplicação utilizando a GPGPU são aqueles que apresentam duas propriedades: que possuem dados sendo executados em paralelo e intenso throughput;
  • Por execução dos dados em paralelo entenda pela capacidade do processador poder executar a operação em diferentes elementos de dados (de hardware) simultaneamente;
  • Intenso throughput: significa que o algoritmo vai processar muitos elementos de dados ao mesmo tempo, de modo que haverá tanto dado que é uma ótima solução operar em paralelo;
  • Aplicações baseadas em pixel, tais como visão computacional e de vídeo e processamento de imagem são muito bem adaptadas à tecnologia GPGPU, e por esta razão, muitos dos pacotes de software comerciais nessas áreas agora incluem aceleração GPGPU.



OpenCL



  • Open Computing Language (OpenCL) é um framework para escrever cógidos que executam em plataformas heterogêneas que consistem de unidades centrais de processamento (CPUs), unidades de processamento gráfico (GPUs), processadores de sinais digitais (DSPs), field-programmable gate arrays (FPGAs) e outros processadores;
  • OpenCL inclui uma linguagem (com base no C99) para escrever kernels (funções que executam em dispositivos OpenCL), além de interfaces de programação de aplicativos (APIs) que são usados para definir e, em seguida, controlar as plataformas;
  • OpenCL fornece computação paralela utilizando paralelismo baseada em tarefas e-ou base de dados;
  • OpenCL é um padrão aberto mantido pelo consórcio Khronos Group, um consórcio de tecnologia sem fins lucrativos;
  • Grandes empresas como Apple, Intel, Qualcomm, a Advanced Micro Devices (AMD), Nvidia, Altera, Samsung, Vivante e ARM Holdings já o adotaram.



Há uma série de tutoriais OpenCL na web explicando todos os seus conceitos e capacidades. Abaixo, separei pra vocês os mais importantes.





Introdução ao OpenCL

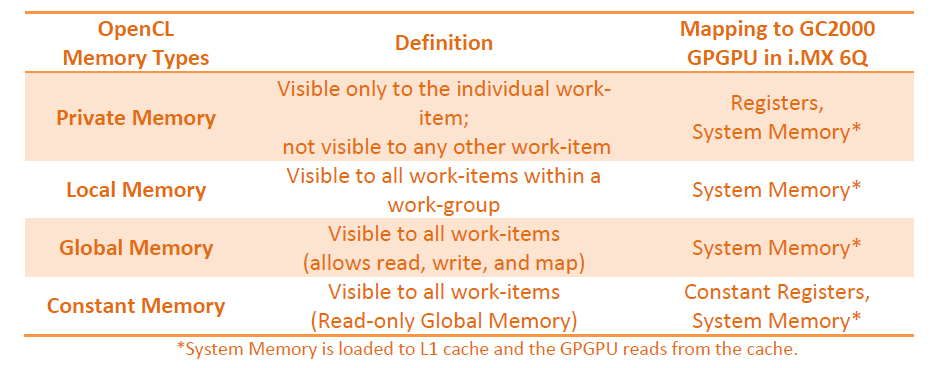

Para visualizar a arquitetura heterogênea em termos de API e restringir o uso de memória para execução paralela, o OpenCL define múltiplas camadas em cascata de definições de hardware virtual. O mecanismo de execução básico, aquele que faz com que os kernels rodem, é chamado um elemento de processamento (Processing Element - PE). Um grupo de elementos de processamento é chamado de Unidade Computacional (Compute Unit- CU). Finalmente, um grupo de Unidades Computacionais é chamado de Dispositivo de Computação (Compute Device).



Um sistema Host poderia interagir com várias Unidades Computacionais em um sistema (por exemplo, um GPGPU e um DSP), mas o compartilhamento de dados e sincronização é grosseiramente definidos a este nível. Veja a figura abaixo.



opencl



Cada item que um kernel roda é chamado de Item de Trabalho (work-item). Um exemplo simples disso é determinar a cor de um único pixel (item de trabalho) em uma imagem de saída. Itens de trabalho são agrupados em Grupos de Trabalho (work groups), que são, cada um deles, executados em paralelo para acelerar o desempenho de cálculo matemático. O quão grande work-group é depende do algoritmo que está sendo executado no momento e as dimensões dos dados a serem processados (por exemplo, um item de trabalho por pixel para um bloco de pixels de um filtro implementado em software).



Veja a imagem abaixo que ilustra a relação entre item de trabalho (work-item) e grupo de trabalho (work-group).



opencl



OpenCL é executado em um modelo de programação que podemos chamar de modelo de "dados em paralelo", onde os kernels executam uma vez para cada item em um espaço de index (space index). A dimensionalidade dos dados a serem processados (por exemplo, 1, 2, ou 3 matrizes de dimensão) é chamado NDRange ou gama N-dimensional.

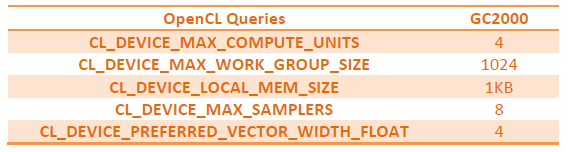

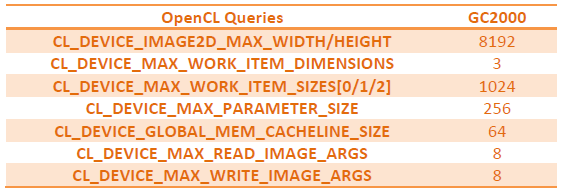

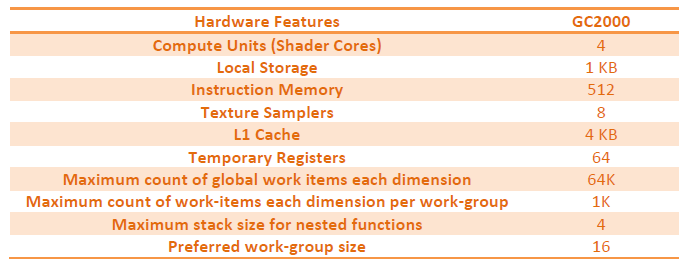

Características do I.MX6Q / D GPU (GC2000) OpenCL EP



  • GPGPU Vivante GC2000 capaz de executar OpenCL 1.1 Embedded Profile (EP);
  • Possui OpenCL embedded profile, ou seja, tem suporte a imagens 3D, consegue operar com inteiros de 64 bits ou números de ponto flutuante de precisão dupla;
  • Núcleos 4xSIMD (VEC-4) unidades de shader;
  • Até 512 registradores de uso geral, cada um com 128 bits para cada um dos núcleos;
  • Número máximo de instruções por kernels de 512;
  • Taxa de transferência de apenas 1-ciclo para instruções de shader;
  • Memória cache L1 de 4KB;
  • 168 registradores para sombreamento de vértice (vertex shader) e 64 registradores especiais para shader de fragmento;
  • Pipeline/core de inteiros;
  • No OpenCL embedded profile, os requisitos para samplers são reduzidos, com o número de samplers diminuindo de 16 (FP - perfil completo) para 8 (PE), e com a precisão matemática (ULP) está dentro da especificação IEEE-754 para algumas funções;
  • Por último, em OpenCL EP o tamanho mínimo da imagem é reduzido para 2048 (de 8192 em Ponto Flutuante) e os requisitos de memória local são reduzidos para 1 KB (de 32KB em Ponto Flutuante).



opencl



opencl



Cada um dos núcleos de shader (sombreamento) funciona como uma Unidade de Controle (CU). Os núcleos são Vec4 ISA nativos, assim, a largura de vector preferida para todas as primitivas é 4.



opencl

opencl





Otimização de código para rodar no i.MX6Q/D OpenCL EP



Entrada dos vetores matemáticos tem que ser múltiplos de quatro por conta do SIMD



  • Como mencionado anteriormente, a GC2000 do i.MX 6Q tem uma engine SIMD vec4 ponto flutuante, então o vetor matemático preferido pelo i.MX é composto de 4 entradas (ou múltiplos de 4) para taxa de throughtput matemático máximo.



Use registros de 32 bits para os cálculos matemáticos



  • Tanto o cálculo matemático em inteiros e em ponto flutuante é nativo em 32 bits. Primitivas de 8 e 16-bits também deverão usar registradores de 32 bits, portanto, não há ganho computacional (em termos de performance matemática) em ir com tamanhos inferiores a 32 bits.



Use ponto flutuante ao invés de inteiros



  • Pipeline de 1x32 em Inteiro (suporta 32 bits inteiros em hardware, 8-bit /16-bit em software);
  • Pipeline de 4x32 em Ponto Flutuante (suporta 16 bits e 32 bits em ponto Flutuante em hardware 32 bits em hardware).



Para maximizar a eficiência computacional do OpenCL, é melhor converter formatos de números inteiros para ponto flutuante para utilizar as quatro unidades de matemática de ponto flutuante paralelas.



Use inteiros de 16-bits para divisão e inteiros de 32-bits para outras operações matemáticas



  • Para matemática com números inteiros (excluindo a opração de divisão), há um somador de 32 bits e um multiplicador de números inteiros de 32-bits por núcleo. Se formatos inteiros forem necessários, use inteiros de 32 bits para adição, multiplicação, para mascaramento de bits, e senóides;
  • Tente minimizar, diminuir ao máximo e até não usar inteiros de 8 bits ou 16 bits, uma vez que eles serão calculados em software e a unidade lógica aritmética de inteiros de 32-bits não será utilizada;
  • Divisão de inteiros: o hardware do IMX.6Q suporta apenas divisão de inteiros de 16 bits, e divisão com inteiros de 8-bits e 32-bits são feitos por software;
  • É melhor usar a divisão de 16 bits, se possível, porque utiliza elementos de hardware. Haverá uma penalidade de desempenho se a divisão de 32 bits for utilizada.



Use o modo Rodada Zero



  • A Computação em Ponto Flutuante suporta apenas "round-to-zero", ou seja, arredodamento para zero (o arredonamento para o par mais próximo não é necessário para o Embedded Profile, se o round-to-zero é suportado).



Acessos de dados devem ser de 16B



  • Essa dica é para que se faça o uso mais eficiente da Memória Cache L1 do GPGPU;
  • Tamanho do grupo de trabalho deve ser um múltiplo do tamanho de uma thread;
  • Tamanho do grupo de trabalho deve ser um múltiplo inteiro do tamanho do grupo de trabalho preferido, interno a GPU (16 para o GC2000) para o uso ótimo do hardware utilizado.



Mantenha o tamanho do trabalho global em 64 K (valor máximo) por dimensão



  • Como os IDs globais são 16 bits, é necessário manter o tamanho do trabalho global dentro de 64K (65.536 ou 216) por dimensão.



Branching Condicional deve ser evitado, se isso for possível



  • Penalidades por decisões erradas de Branch dependem da porcentagem de itens de trabalho (work itens) que vão para cada um dos lados da decisão do branch.





Este post é longo o suficiente para ser apenas uma introdução acerca do tema i.MX6Q/D OpenCL Embedded Profile. Para mais informações, incluindo um aplicativo de exemplo, dê uma olhada neste excelente paper fornecido pela NXP, disponível neste link



EOF!



Originalmente publicado no blog Computer Vision on i.MX Processors em inglês neste link e traduzido por Thiago Lima com autorização do Autor André Silva.
