Implementando um controlador integral eletrônico

Qual é o objetivo deste artigo?



Este artigo visa dar continuidade ao conteúdo referente ao uso de controladores integrais em sistemas de controle, de modo que, neste material, será demonstrado para o leitor, como realizar a implementação de um controlador integral eletrônico, ou seja, como implementar este controlador utilizando apenas componentes eletrônicos. É imprescindível recomendar ao leitor que não deixe de estudar nossos artigos anteriores para poder estar a par de todo o conteúdo proposto.





Sistema de controle em malha aberta



O sistema que será utilizado como exemplo para ilustrar a implementação de um controlador integral eletrônico será o mesmo utilizado na construção do controlador proporcional eletrônico composto por um circuito dotado apenas de dois resistores e um capacitor, como pode observado na figura 1.



Sistema de controle.
Figura 1 - Sistema de controle.



Como dito anteriormente, este sistema já foi utilizado anteriormente, portanto, a demonstração dos procedimentos para a obtenção da função de transferência do mesmo serão omitidos. Desta maneira, o comportamento dinâmico deste sistema pode ser dado a partir do seguinte modelo:

  CONT120



Sendo assim,  utilizando uma resistência de 10KΩ para os resistores R1 e R2 e uma capacitância de 25μF para o capacitor existente, pode-se escrever a função de transferência deste sistema conforme apresentado abaixo:



CONT25



Como o leitor pode observar, este é um sistema de primeira ordem, ou seja, possui apenas um polo em sua função de transferência, localizado em -8. Portanto, é possível dizer que o sistema em questão é estável em malha aberta. A figura 2 mostra o comportamento do sistema para um degrau de tensão unitário aplicado na entrada do mesmo. Apenas a título de observação, as simulações do circuito foram realizadas no software Proteus/ISIS.



Resposta do sistema ao degrau.
Figura 2 - Resposta do sistema ao degrau.





Sistema de controle em malha fechada



Neste momento, fecha-se a malha do sistema de controle, utilizando um controlador integral antecedendo o mesmo, no ramo direto. A figura 3 ilustra a situação descrita anteriormente.



Sistema de controle em malha fechada com o controlador integral.
Figura 3 - Sistema de controle em malha fechada com o controlador integral.



Desta maneira, a função de transferência de malha fechada do sistema passa a ser dada por:



CONT123



Observe que, com a inclusão do controlador integral no sistema, este passa a ser um sistema de segunda ordem, portanto, dotado de dois polos. Sendo assim, conforme demonstrado nos artigos anteriores desta série, com o aumento do ganho integral, os polos passas a se aproximar sobre o eixo real, de modo que, a partir de um determinado valor de Ki (neste caso ki = 4), estes tornam-se complexos conjugados, proporcionando características oscilatórias ao sistema.

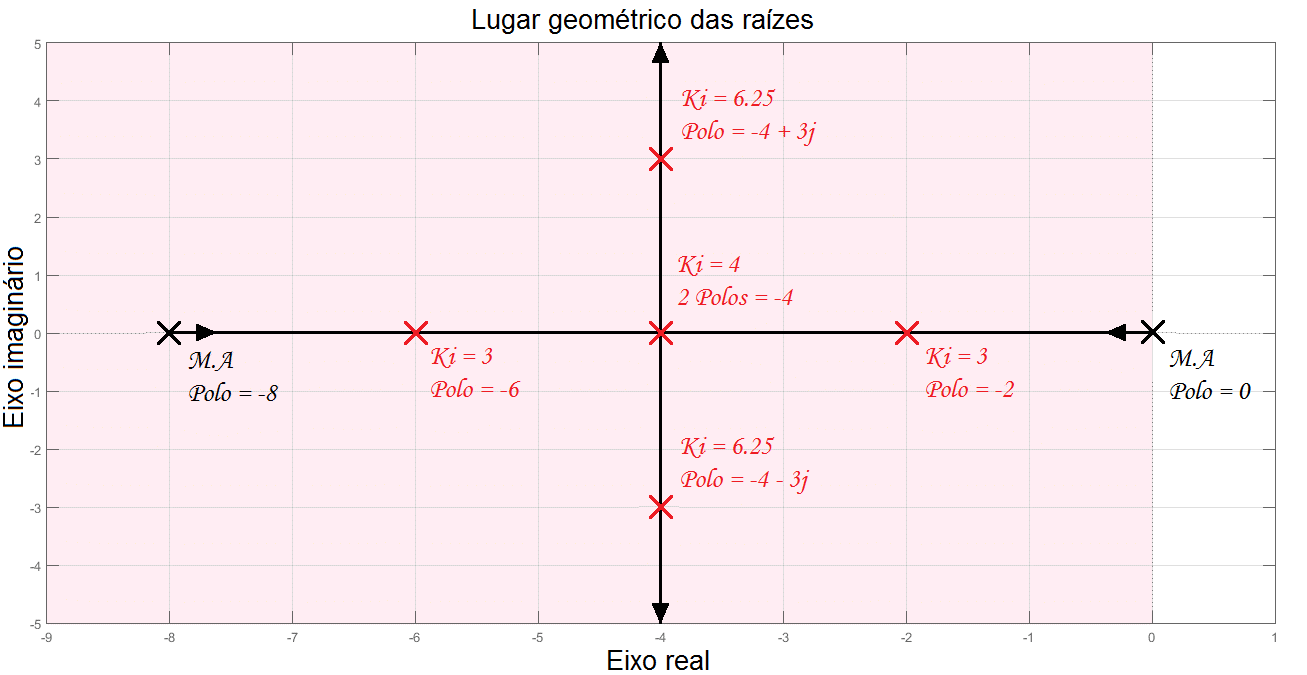

Comportamento dos polos do sistema com o controlador integral.
Figura 4 - Comportamento dos polos do sistema com o controlador integral.





Implementação do circuito



Após a compreensão do funcionamento do sistema de controle utilizado, pode-se partir para a implementação física dos elementos necessários para realizar o fechamento da malha.





Primeiro passo: Implementação do controlador integral



Assim como foi necessário para implementar o controlador proporcional, recorre-se ao uso dos amplificadores operacionais para realizar a construção do controlador integral. A primeira e principal estrutura que deve ser estudada neste momento é o circuito integrador, formado por um dos amplificadores citados, um resistor e um capacitor, conforme a figura 5.



Circuito integrador no domínio do tempo.
Figura 5 - Circuito integrador no domínio do tempo.



Para estudar o comportamento do circuito mostrado, representa-se o mesmo no domínio da frequência, visando simplificar os cálculos necessários. O resultado deste procedimento pode ser visto na figura 6 .



Circuito integrador no domínio da frequência.
Figura 6 - Circuito integrador no domínio da frequência.



Como é de conhecimento do leitor, uma das definições adotadas na teoria dos amplificadores operacionais ideais, diz respeito à igualdade das tensões existentes nas entradas inversora e não inversora.

 CONT3



Além disso, um outro ponto que deve ser ressaltado é a impedância de entrada bastante elevada dos amplificadores operacionais. Sendo assim, no modelo apresentado, toda corrente de entrada é conduzida pelo ramo de realimentação. Logo:



CONT4



Portanto, pode-se analisar as correntes do circuito da seguinte maneira:





Para que o leitor entenda por que esta função de transferência representa a relação entre a saída e a entrada de um circuito integrador, recomenda-se expressar a mesma no domínio do tempo.



CONT116



Observe que este circuito fornece uma saída igual integral da entrada, porém amplificada (ou reduzida) de acordo com o produto RC e com sinal negativo. A figura 7 mostra os sinais, aplicado e resultante com RC = 1 (lembre-se que a integral de uma constante é uma rampa).



Resposta do circuito integrador.
Figura 7 - Resposta do circuito integrador.



Como à priori deseja-se trabalhar com valores positivos para o ganho integral, pode-se associar dois circuitos em série, sendo um deles o circuito inversor com ganho unitário (lembre-se que o circuito inversor produz uma saída igual à entrada, porém multiplicada por um ganho dado por -(R2/R1)) e o outro o circuito integrador, aonde o Ki é definido pelo produto RC.



Controlador integral.
Figura 8 - Controlador integral.



A figura 9 ilustra os sinais, aplicado V1(t), integrado e invertido V2(t) e integrado, amplificado e não-invertido V3(t), para associação apresentada na figura 8, onde a razão R2/R1 = 1 e a relação RC = 2.



Resposta do controlador integral.
Figura 9 - Resposta do controlador integral.





Segundo passo: Implementação do circuito subtrator (realimentação)



Assim como os circuitos integrador e inversor foram elaborados utilizando amplificadores operacionais, deve-se também criar um circuito para realizar a comparação entre o sinal de referência e o sinal de saída vigente, este é chamado de circuito subtrator.



Circuito subtrator.
Figura 10 - Circuito subtrator.



Como o princípio de comportamento deste elemento já foi demonstrado no artigo anterior, neste momento apenas apresenta-se a função que rege o comportamento deste circuito ao leitor. Esta função de transferência é dada por:



CONT126





Terceiro passo: Fechamento da malha



Agora, todos os elementos descritos serão unidos para que seja possível realizar o controle do sistema em malha fechada, utilizando o controlador integral. Seguem algumas observações que devem ser feitas em relação à figura 11:

  • A parte responsável por somar o erro com a referência (foi utilizado um circuito subtrator por conta da realimentação ser negativa, porém a nomenclatura para este elemento, na representação da figura 4, é geralmente dada como somador, em grande parte das literaturas) é dotada de quatro resistores iguais, realizando portanto a operação r(t) - Vs(t) sem amplificação alguma;
  • O primeiro estágio do controlador integral possui resistores iguais, simplesmente para inverter o sinal de entrada para o estágio seguinte, sem que ocorra amplificação do sinal;
  • O segundo estágio do controlador integral possui um resistor variável Rki e um capacitor para que o ganho integral possa ser dado por Ki = 1/(RKi x C).

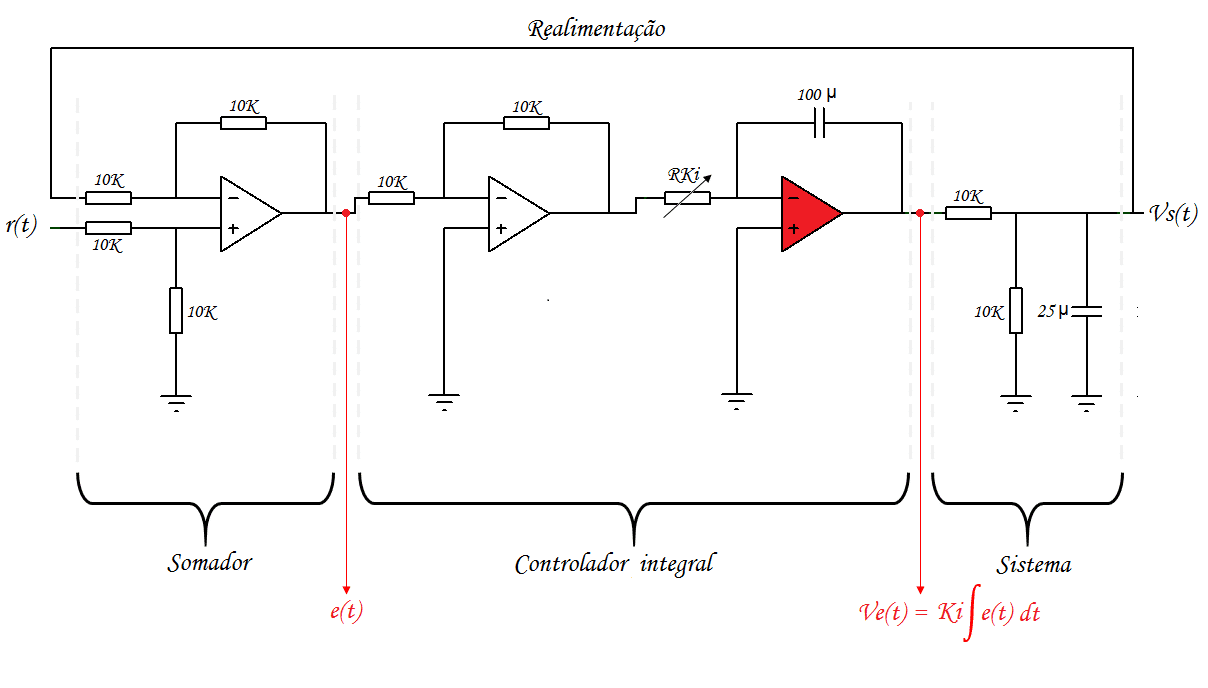

Sistema controlador integral eletrônico em malha fechada.
Figura 11 - Sistema eletrônico em malha fechada.



Na figura 12 pode-se observar o comportamento da saída do sistema simulado. Como esperado, o sistema em malha fechada possui um comportamento mais lento do que o mesmo em malha aberta, porém em virtude do aumento do tipo do sistema, o erro estacionário é eliminado. Isto é, o desvio entre a entrada (saída desejada) e a saída vigente é zerado em regime permanente.



Respostas do sistema em malha fechada.
Figura 12 - Respostas do sistema em malha fechada.



Esperamos que você tenha gostado deste conteúdo, sinta-se à vontade para nos dar sugestões, críticas ou elogios. Na próxima parte, realizaremos um estudo sobre o controlador PI. Deixe seu comentário abaixo!
