Icarus IoT Board – Uma placa com GPS e LTE-M & NB-IoT

icarus iot board

A Icarus, desenvolvida pela empresa Holandesa Actinius, é uma placa de baixo custo que vem com o nRF91, um dispositivo de baixo consumo que permite o uso de GPS e conexões celulares (LTE-M / NB-IoT). Com essa tecnologia você poderá colocar on-line rapidamente e fazer aplicações como controle, monitoramento, rastreio, etc.

Características do hardware da Icarus

O nRF9160, da Nordic Semiconductor, é um SiP (System in a Package) que carrega uma extensa linha de software e hardware embarcados. É uma solução de IoT de baixo consumo de energia sendo um modem global multimodo LTE-M / NB IoT, com um núcleo ARM Cortex-M33 com segurança Arm Trustzone, GPS assistido e memória flash. O SiP é muito pequeno e está alojado em uma caixa de 16 x 10 x 1,2 mm

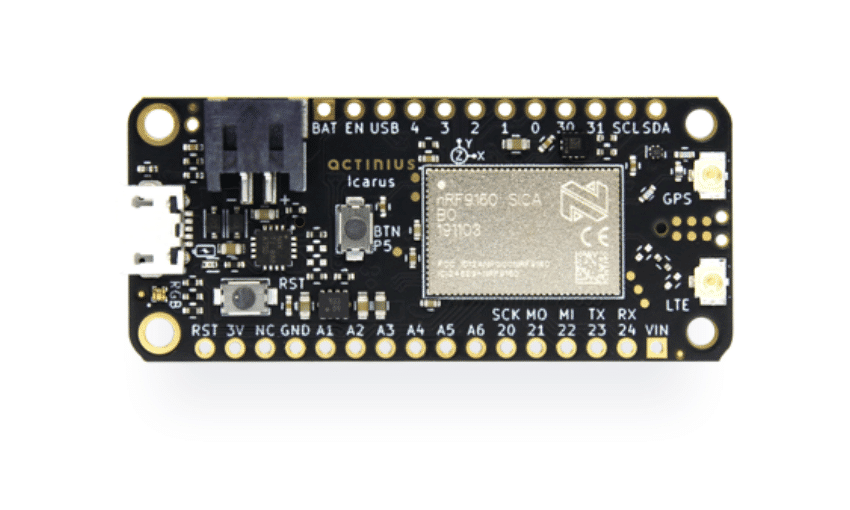

A placa Icarus possui form factor da Adafruit Feather e os seus recursos são exibidos na figura a seguir:

image1 2

A placa Icarus possui 1 MB de Flash, 256 KB de RAM, e recursos como:

  • USB através de conversor USB Serial – FTDI;
  • 18 GPIOs;
  • 6 entradas analógicas –  conversor AD de 12-bit, 200 ksps com EasyDMA;
  • 4 SPI master/slave com EasyDMA (podendo ser mapeada para qualquer pino);
  • 4 I2C master/slave com EasyDMA (podendo ser mapeada para qualquer pino;
  • 4x UART (com CTS/RTS) com EasyDMA;
  • I2S (Inter-IC Sound Interface) com EasyDMA;
  • 4  PWM com EasyDMA (podendo ser mapeada para qualquer pino);
  • Serial Wire Debug (SWD).
  •  Segurança:
    • ARM Trustzone;
    • ARM Cryptocell 310;
    • SSL/TLS;
    • Suportado pela Plataforma OTAU da Actinius para um firmware sempre seguro e atualizado.
  • Alimentação:
    • Pode ser alimentado por qualquer combinação de USB, bateria ou VIN (por exemplo, painel solar);
    • Entrada de alimentação – 4.35V – 10.2V;
    • Tensão máxima de entrada (classificação de segurança): 28V;
    • Proteção contra sobretensão e subtensão;
    • Baixo ruído, baixa potência, comutação da fonte de alimentação, com saída de até 400mA;
    • Carregador Li-Ion/LiPolymer compatível com USB com MPPT.
  • Características físicas:
    • Dimensão – 50.8 mm x 22.8 mm;
    • Fator de forma e pinagem totalmente compatíveis com a especificação FeatherWing da Adafruit.
  • Recursos on-board:
    • GPS;
    • Low Power 3-axis acelerômetro;
    • LED RGB;
    • Botão de uso geral;
    • Botão de reset;
    • Circuito para leitura de tensão de bateria
  •

A placa é fornecida com um e-sim gratuito com 10 MB de dados habilitado para 3 meses de uso, para que se  possa começar a testar o protótipo imediatamente, porém, apenas para os países suportados.

O que achou da placa Icarus?

Eu particularmente gostei bastante das especificações do nRF9160.

Deixe seu comentário abaixo.
