A HummingBoard é uma placa que foi projetada com inspiração na Raspberry Pi. Ela possui as dimensões de uma Raspberry Pi, do tamanho de um cartão de crédito convencional, e vem com um processador Freescale com core ARM Cortex-A9, arquitetura ARMv7, de 1GHz, que é o coração da placa. Vale ressaltar que esse processador é muito mais poderoso que o utilizado na Raspberry Pi B+ e que permite uma maior performance matemática e de video, tanto o single core, vendido em uma das versões da HummingBoard, quanto o dual core, vendido em outras duas versões da placa. Para mais detalhes da Rasp, veja meu artigo publicado há algumas semanas no Embarcados.

O conjunto HummingBoard é composto de duas placas: A Carrier Board, ou placa principal, e o Micro SOM (Micro System On Module), que é uma placa que deve ser conectada à placa principal. Ela foi projetada dessa forma para permitir escalabilidade, ou seja, pode ser feita uma atualização de seu processador e conjunto de memórias RAM e Flash, caso seja necessário, em um futuro próximo, não demandando uma modificação na placa Carrier Board. Com certeza, é a característica mais interessante dessa placa, se comparada à Raspberri Pi atual.

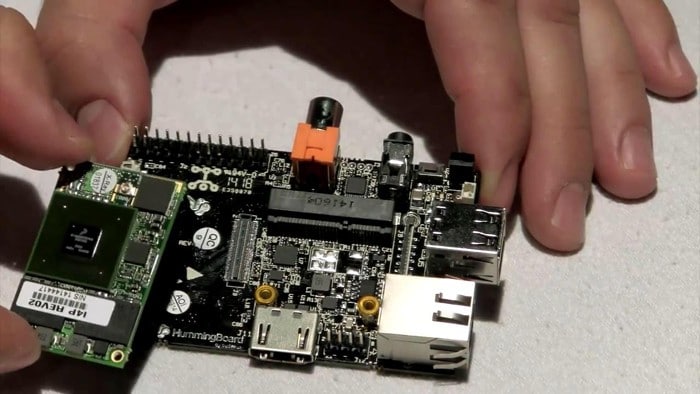

HummingBoard-2

Ela permite a utilização de diferentes sistemas operacionais, incluindo Ubuntu, Debian, Arch, assim como o Android e o XBMC, para se criar uma central multimidia com a placa de forma rápida.

Ela possui as seguintes conexões:

  • Ethernet;
  • 2 USB Hosts + 2 USBs em um conector;
  • Conector para conexão externa de bateria para o RTC que está embarcado na placa;
  • Sensor Infrared;
  • Conector de Reset;
  • Conector de áudio (Microfone + speaker);
  • Conexão Coaxial SPDIF;
  • Header com IOs como a da Rasperry Pi;
  • LVDS para conexão com paineis TFT, por exemplo;
  • Conector de alimentação, em formato de miniUSB;
  • HDMI;
  • Suporte a PCIe mini-card;
  • Suporte a mSATA card.

Existem três versões disponíveis para compra:

Na tabela abaixo você pode conferir um comparativo entre as placas. Essas informações foram tiradas direto do site do fabricante.

hb-compare

Diversos arquivos estão disponíveis para download, incluindo o esquemático da placa e o Manual do usuário. Confira abaixo para informações completas sobre essa placa:



Nesse video é possível conferir como tudo pode ser conectado à HummingBoard.

Referências:

http://www.eeboard.com/news/hummingboard (uma das imagens também foi retirada desse site)

http://www.solidrun.com
http://www.solid-run.com/products/hummingboard/
