Sensor de pressão para placas série MicroPressure: compacto, preciso e compensado/amplificado

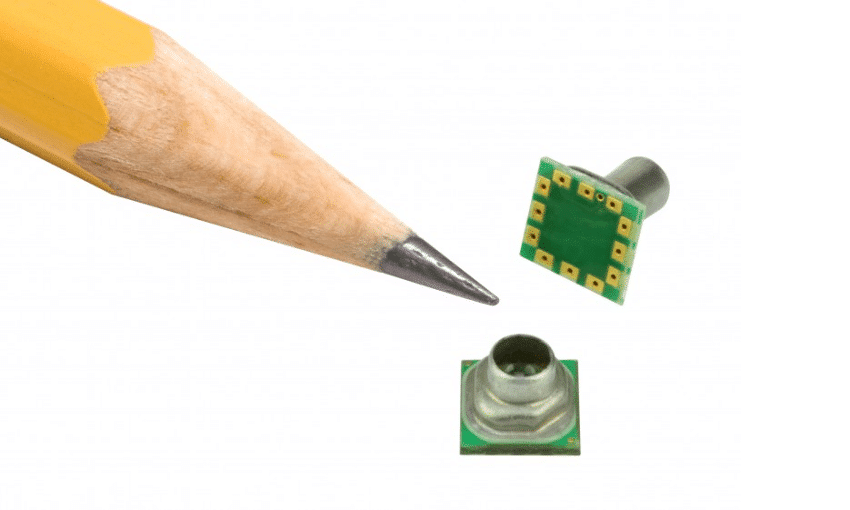

A série MPR é um sensor de pressão de silício piezoresistivo muito pequeno, que oferece uma saída digital para leitura de pressão e também temperatura.

Ele é calibrado e compensado para trabalhar uma faixa de temperatura, sensibilidade, efeitos de temperatura e não-linearidade, usando um circuito integrado específico da aplicação (ASIC - Application Specific Integrated Circuit). Este produto foi projetado para atender aos requisitos de dispositivos médicos de maior volume, equipamento comercial da linha branca e aplicações industriais/HVAC.

Destaques

O MPR possui design versátil e extremamente econômico, ocupando pouco espaço devido ao seu compacto tamanho, sendo usado nas mais diversas aplicações da indústria. Sua interface dgital é uma característica “plug and play”, permitindo fácil adaptação e conectividade.

O erro de banda total do MPR indica alta performance por toda a extensão de temperatura compensada, minimizando a necessidade de testar e calibrar cada sensor, gerando grande economia no processo de fabricação. Além disso, também é indicativo de grande acurácia e permite intercambiabilidade entre outros sensores.

Principais Características

  • Encapsulamento: 5 mm x 5 mm;
  • Calibrado e compensado (0°C até 50°C);
  • Trabalha em pressões relativas ou absolutas de 60 mbar até 2.5 bar | 6 kPa até 250 kPa | 1 psi até 30 psi;
  • Saída digital 24-bit I2C ou SPI compatível;
  • Interface para uso IoT (Internet of Things);
  • Compatível com diversas mídias liquídas;
  • Baixíssimo consumo (consumo típico De 0.01 mW, 1 Hz de frequência).

Aplicações Potenciais

  • Aplicações Médicas: monitoramento não invasivo da pressão arterial, terapia de feridas com pressão negativa, concentradores de oxigênio, monitores de fluxo de ar, tanques de água de CPAP e dispositivos médicos, monitores invasivos da pressão arterial, medição ambulatorial da pressão arterial;
  • Industrial: sistemas de freios a ar, medidores de gás e água;
  • Linha Branca e outros: máquinas de café, umidificadores, camas de ar, máquinas de lavar roupa, lava-louças.

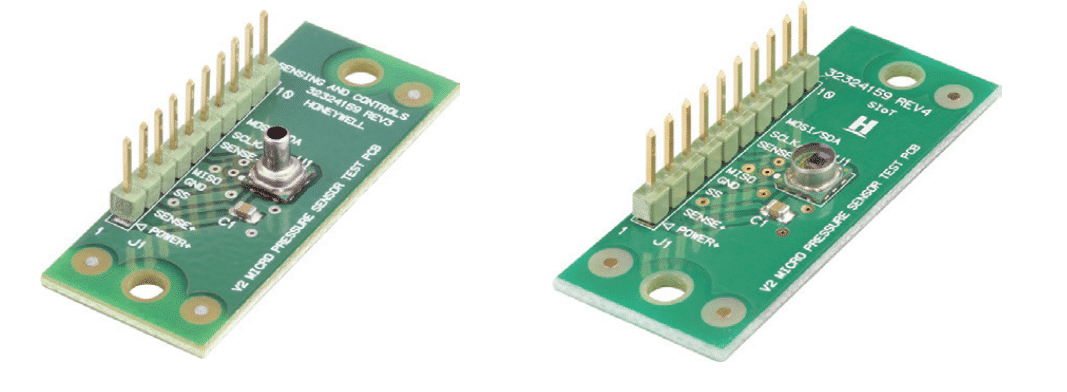

Kit de amostras para o sensor Micropressure: este kit já é pré-soldado, apenas conecte ao nosso kit de testes série SEK (mais informações) ou conecte ao próprio arduíno UNO.

Materiais Adicionais

Escolhendo o sensor de pressão correto para a sua aplicação

Há muitas considerações ao selecionar os sensores de pressão de montagem em placa da Honeywell. Para determinar as séries específicas para a aplicação, veja abaixo outras séries disponíveis:

  • TruStability™
    • RSC Series (Alta Resolução, Alta precisão, Compensado e Amplificado)
    • HSC Series (Compensado e Amplificado)
    • SSC Series (Compensado e Amplificado)
    • TSC Series (Compensado e Não-Amplificado)
    • NSC Series (Não-Compensado e Não-Amplificado)
  • Basic Pressure
    • ABP Series (Compensado e Amplificado)
    • TBP Series (Compensado e Não-Amplificado)
    • NBP Series (Não-Compensado e Não-Amplificado)
  • MicroPressure
    • MPR Series (Compensado e Amplificado)
  • 24PC (Não-Compensado e Não-Amplificado)
    • 24PC Series
    • 24PC Flow-Through Series
  • 26PC (Compensado e Não-Amplificado)
    • 26PC Series
    • 26PC Flow-Through Series

Para entrar em contato com o time da Honeywell S&IoT, basta enviar um e-mail para [email protected]. Para mais informações sobre nosso portfolio, acesse http://sensing.honeywell.com.

(*) este post foi patrocinado pela Honeywell Sensing & IoT
