Ground Bounce

O estudo da integridade de sinais em placas de circuito impresso é uma necessidade para qualquer projeto eletrônico. Conhecer os possíveis problemas, sua teoria e formas de identificação é sem dúvidas essenciais nas habilidades de depuração e validação de um projeto funcional e confiável. O Ground Bounce que vamos estudar aqui é uma fonte notória de ruídos.



Experiência



Para uma interessante prática, montei o circuito da figura 01, algo razoavelmente simples para o estudo do Ground Bounce:

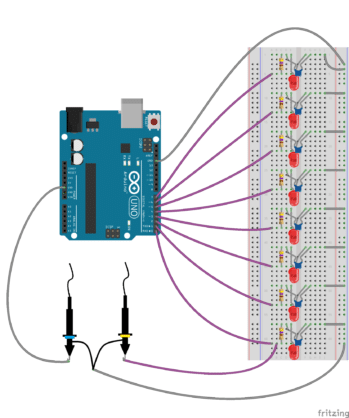

Circuito montado para análise do Ground Bounce
Figura 01 - Circuito montado para análise



O código implementado no Arduino UNO é simples também. Ligo e desligo todos os LEDs a cada 1 ms.





As saídas de número 0 a 7 do Arduino UNO está cada uma ligada a um resistor de 470 R através dos fios de cor lilás, que por sua vez, estão cada um em série com um LED e que por sua vez está em paralelo com um capacitor de 100 nF.



Os LEDs e os capacitores, apenas simulam cargas e capacitâncias inerentes de um circuito eletrônico. Fazem circular corrente elétrica.



O GND (ground) do circuito está representado pelos fios de cor cinza.



A saída 0 além do LED, está ligada também a ponta de prova do canal amarelo de um osciloscópio com sua respectiva garra ligado do GND.



Vamos fazer o trigger do osciloscópio, na subida ou descida desse sinal.



Até aí tudo certo! Vejamos o que temos mais:



Uma outra ponta de prova, do canal azul do osciloscópio, ligado ao um terminal de GND da placa Arduino UNO e sua garra também no GND? Estranho isso, só pode ter sido ligado errado! O canal azul não vai medir nada, a ponta e a garra estão em GND, ou seja, mesmo potencial elétrico!



Vejamos então a tela do osciloscópio:



Transição de subida do sinal - Ground Bounce
Figura 02 - Transição de subida do sinal



Na figura 02, o canal azul apresentou um pico de aproximadamente 2V no momento de subida do sinal do canal amarelo. Ué, mas no canal azul a ponta de prova e a garra estão em GND! Como pode ter ocorrido uma diferença de potencial?



Na descida do sinal do canal amarelo temos:

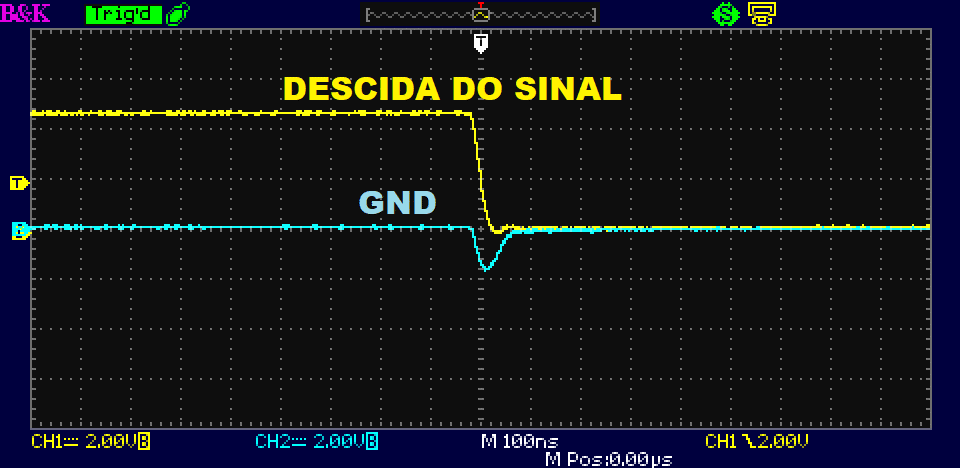

Figura 03 - Transição de descida do sinal



Formou um pico no canal azul, só que agora negativo!



O problema



A palavra BOUNCE significa PULO, SALTO, então GROUND BOUNCE é salto do terra. E foi o que vimos, um pequeno salto da tensão, tanto positivo, quanto negativo nas transições de sinais.



Esse efeito, não é desejável em projetos de placa de circuito impresso e se estiver vendo em seu projeto uma quantidade excessiva de erros de bit em linhas de comunicação, instabilidade da tensão de alimentação e reset inesperados, em muitos casos, o problema pode ser ground bounce.



A mudança no referencial de tensão do GND ocasionada pelo Ground Bounce, faz com que a tensão de alimentação dos circuitos fique fora dos limites máximos ou mínimos dos componentes ou o nível de sinal de um barramento de comunicação seja interpretada erroneamente como 0 ou 1.



Nas próximas figuras, 04 e 05, vemos a linha de VCC (5 V) variando de acordo com a variação da tensão de referência GND.

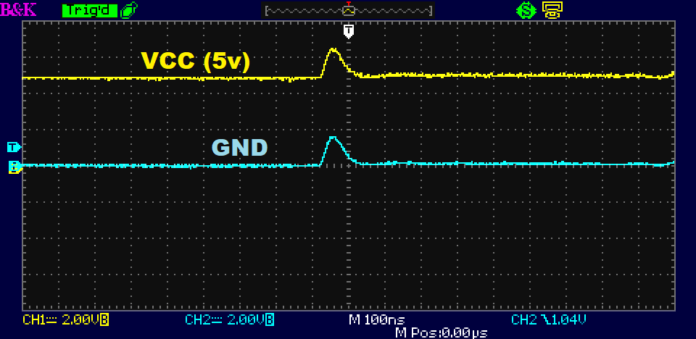

Figura 04 - Ground Bounce ocasionando variação positiva da tensão de 5V

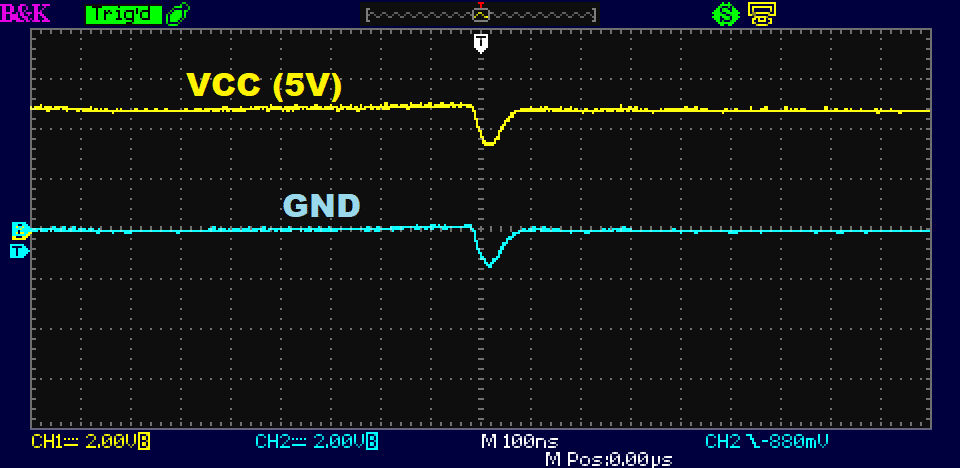

Figura 05 - Ground Bounce ocasionando variação negativa da tensão de 5V



O Ground Bounce é causado por um elemento fundamental: compreende a uma tensão na indutância total do circuito eletrônico, formado pelas indutâncias parciais intrínsecas das trilhas, planos, terminais dos componentes e conectores, tudo isso adicionado a caminhos de retorno (GND) mal projetados.



A tensão através dessa indutância total está diretamente relacionada à mudança de corrente, portanto, quanto mais rápido for subida e descida dos sinais, pior o problema se torna. Quanto mais saídas forem acionadas ao mesmo tempo, maior será o valor de corrente, agravando ainda mais o efeito.



Como mitigar



O Ground Bounce segue a seguinte relação:



V = L * [di / dt]



V: Tensão gerada na indutância do circuito, a tensão do Ground Bounce propriamente dito.



Sabemos como o Ground Bounce se comporta e também as relações entre as principais variáveis envolvidas, então para diminuir V (Ground Bounce) devemos:



  • Diminuir o L (Indutância Total) trabalhando com a diminuição das indutâncias parciais:
    • Criar planos de GND amplos e contínuos;
    • Trilhas de GND mais curtos e largos possíveis;
    • Mantenha os sinais próximos aos caminhos de GND.
    • Invólucros de componentes com baixa indutância interna e nos seus terminais.



  • Diminuir o [di / dt] (Variação da corrente por unidade de tempo):

Para di (corrente)

    • Limitar a corrente instantânea com o uso de resistores em série com os sinais de comunicação;
    • Usar mais caminhos de retorno;
    • Não acionar várias saídas ao mesmo tempo, alterne entre os acionamentos;
    • Usar sinais diferenciais.

Para dt (tempo)

    • Aumentar o tempo de subida e descida dos sinais.



O uso de capacitores de desacoplamento entre VCC e GND, bem próximos às linhas de alimentação dos circuitos, também auxiliam no tratamento do problema.



Observação



Em alguns artigos são usados duas definições técnicas diferentes. Nas transições de subida do sinal o efeito é chamado de VCC Sag (Sag = Afundamento) e nas transições de descida é o Ground Bounce propriamente dito.
